第1步：購買的零件。

我購買了以下零件：

One Adafruit Feather ESP32

Feather ESP32（Adafruit）的一套Adafruit“纖細”女性插座頭。

One Adafruit Feather Music Maker

兩個1.5英寸4歐姆揚聲器

一個步進電機，控制器和電纜（TIMESETL 5pcs DC 5V步進電機28BYJ-48 + 5個ULN2003驅動板，在線）。

一個簧片開關（ORD2210V/20-25 AT，Mouser.com。這些非常脆弱，所以我購買了10個）。

9毫米直徑×1.5毫米厚的釹（當地愛好商店）。

四個2毫米×10毫米帶帽螺絲（本地五金店）。

四個2毫米螺母（本地五金店）。

一根USB轉ESP32 USB線（Adafruit）。

一節鋰電池（3.7vdc，1200mah，Adafruit，可選）。

One Micro SD卡。

第2步：打印部件。

我打印了所有3D打印部件.15mm層高，螺栓和支座在50％填充，其余部分在20％填充，沒有支撐。 3D打印部件包括：

一個“Axle Gear，Minutes To Hours.stl”。

七個“螺栓，6毫米乘8毫米.stl”。

一個“Bolt，Holder，Switch，Reed.stl”。

兩個“Bolt，Motor.stl”。

一個“Cover.stl”。

一個“Door.stl”。

一個“Frame.stl”

一個“Front.3mf”或“Front.stl”。

一個“Gear，Hours.stl”。

一個“齒輪，分鐘到小時.stl”。

一個“Gear，Minutes.stl”。

一個“Hand，Hour.stl”。

一個“Hand，Minute.stl”。

一個“持有人，Switch，Reed.stl”。

一個“Rear.3mf”或“Rear.stl”。

四個“Spacer，Frame PC Boards.stl”。

四個“Standoff，Frame to Front.stl”。

三個“Standoff，Front to Rear.stl”。

在組裝之前，測試合身和修剪，銼刀，沙子等所有部件，以便順利進行移動表面的移動，以及非移動表面的緊密配合。根據您選擇的顏色，打印機型號和打印機設置，可能需要或多或少的修剪，歸檔和/或打磨。小心地將與構建板接觸的所有邊緣，特別是齒輪齒內和周圍的邊緣，以確保所有構建板“滲出”被移除并且所有邊緣都是光滑的。我使用小珠寶商文件和足夠的耐心來執行這一步。該型號使用4mm，6mm和8mm螺紋部件，因此龍頭和模具可用于清潔螺紋部件。

步驟3：將簧片開關安裝在簧片開關支架中。

關于簧片開關的一些注意事項：

它們非常脆弱。

他們非常脆弱。

他們非常脆弱。

嗯，你明白了。我在這個設計中使用了一個簧片開關，因為它們不需要電源，而且，我在之前的項目中遺留了一些。彎曲簧片開關導線時，請始終使用針頭式鉗子彎曲它們以保持導線彎曲。切勿彎曲玻璃上的電線，否則會損壞簧片開關。

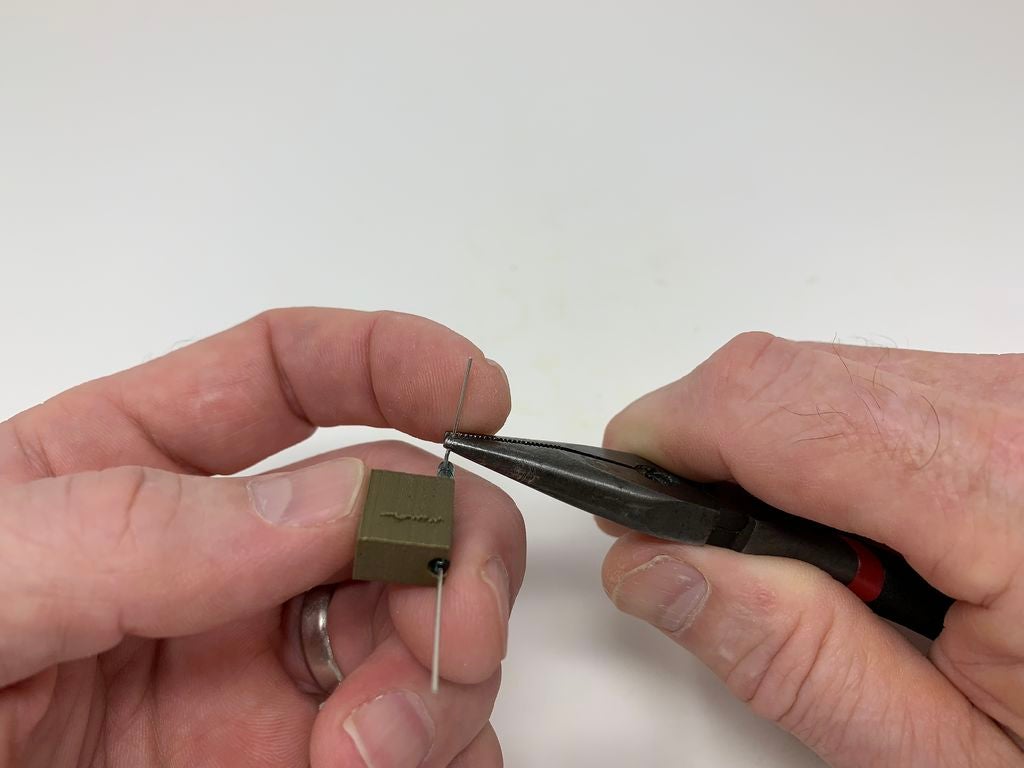

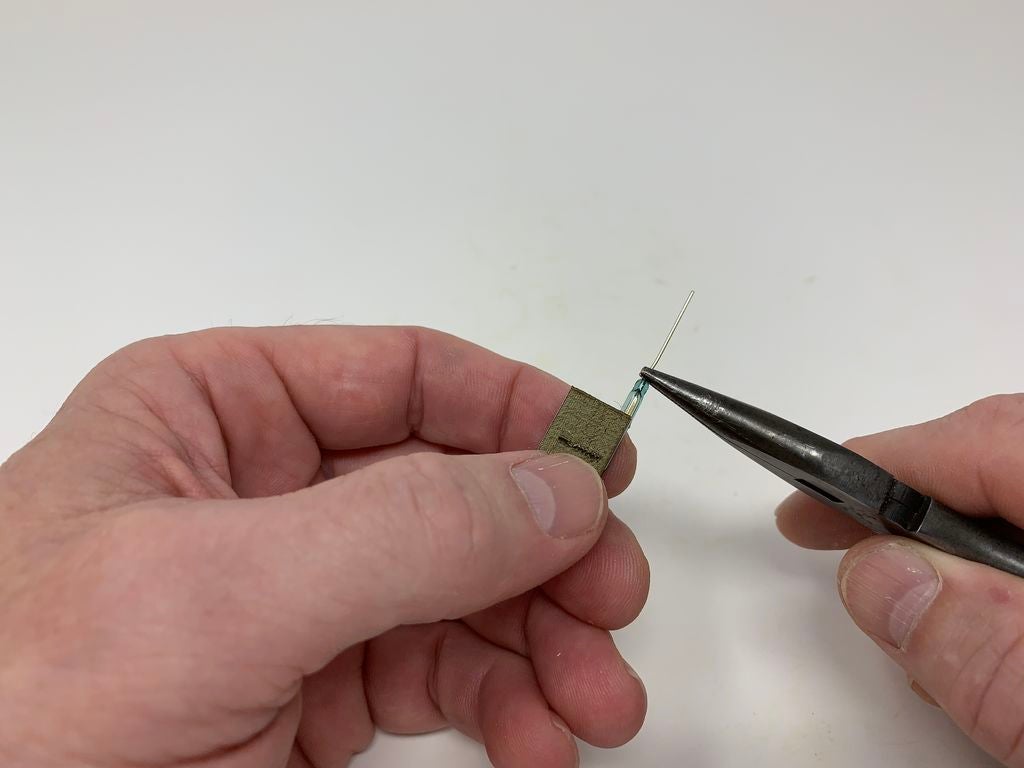

首先將簧片開關滑入“Holder，Switch，Reed.stl”，如圖所示。

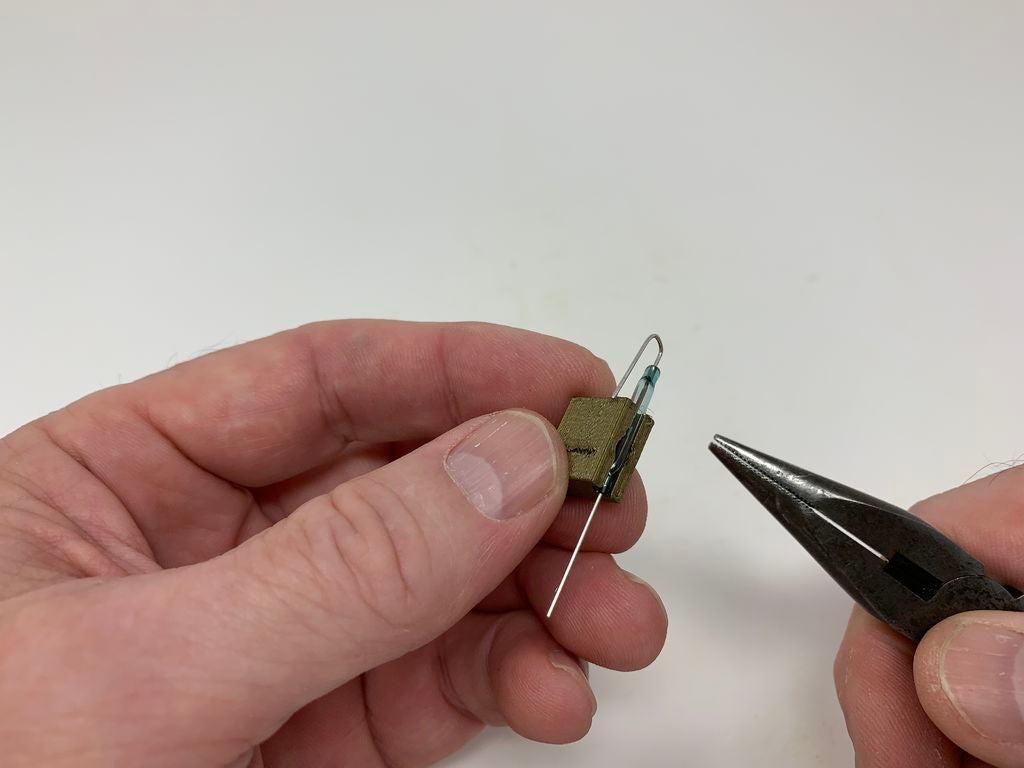

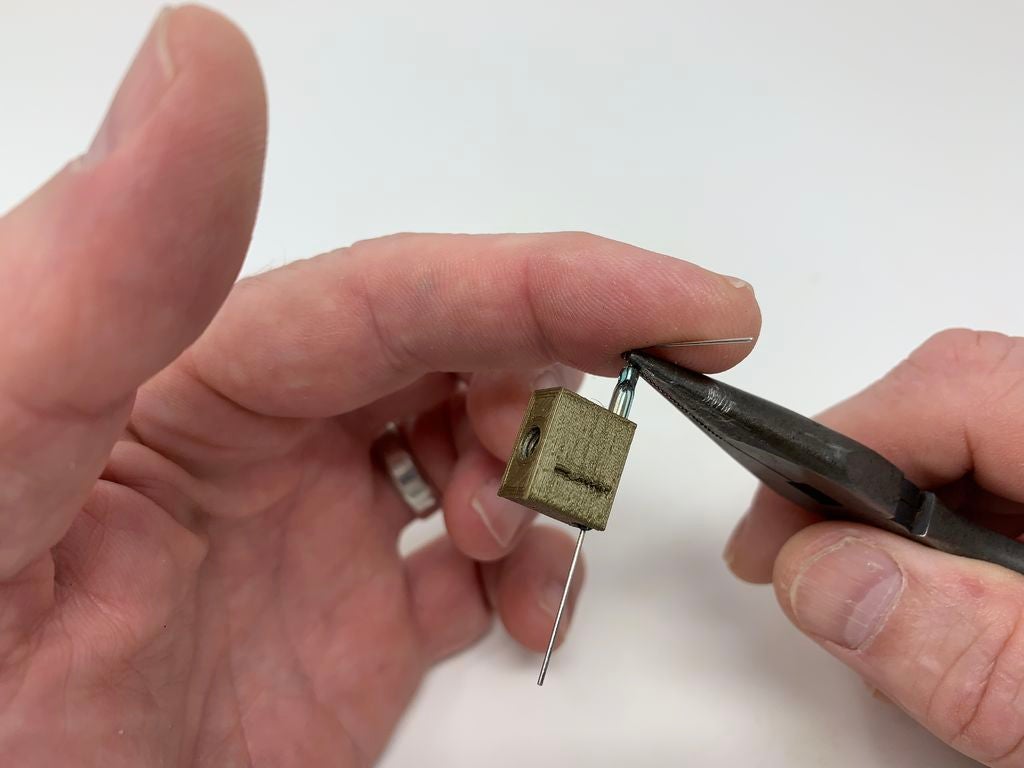

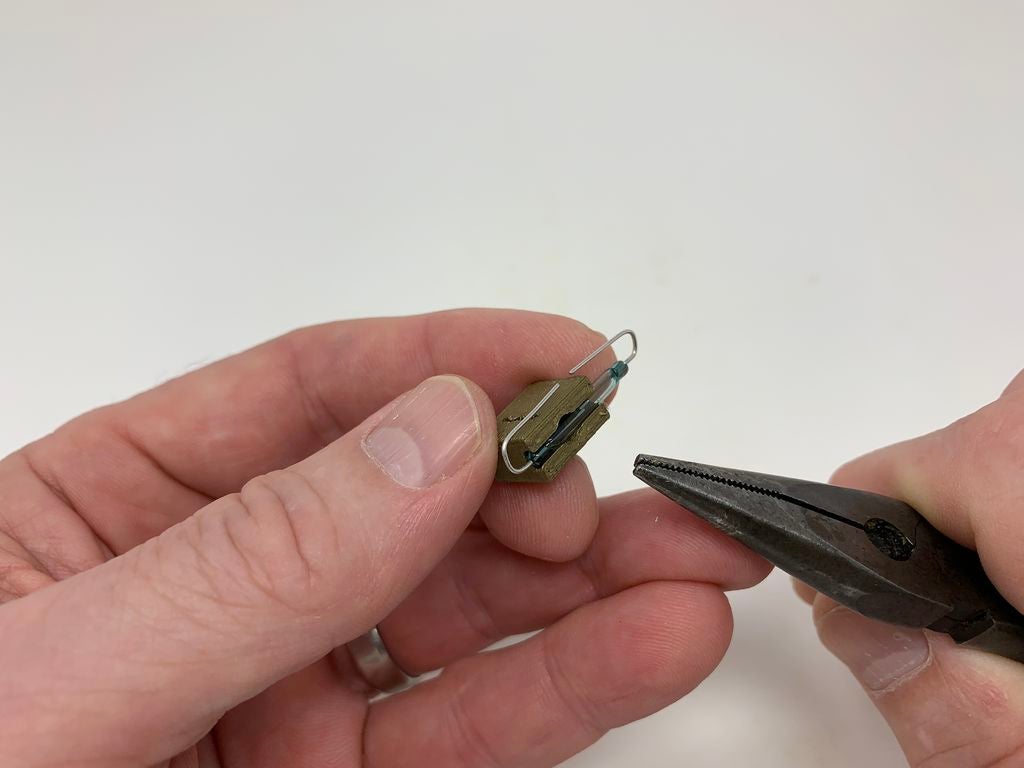

如圖所示，使用尖嘴鉗握住簧片開關導線，然后如圖所示將導線向上彎曲并繞過簧片開關支架。

使用剩余的簧片開關線重復此過程。將此組件放置在安全的地方，直到接線。

步驟4：組裝羽毛ESP32和羽毛音樂制作者。

使用“組裝羽毛ESP32”這里描述的超薄“母插座連接器：https：//www.adafruit.com/product/3436.

使用隨附的連接器組裝羽毛音樂制作器（請參閱”https：//www.adafruit。 COM/產品/3436“ ）。

步驟5：接線。

將ESP32連接到步進器馬達控制器，我松散地將兩塊板（焊接面朝上）連接到“Frame.stl”的齒輪側，使用四個4mm×10mm的帽螺釘和螺母（注意每塊板只使用兩個帽螺釘，墊片和螺母），然后：

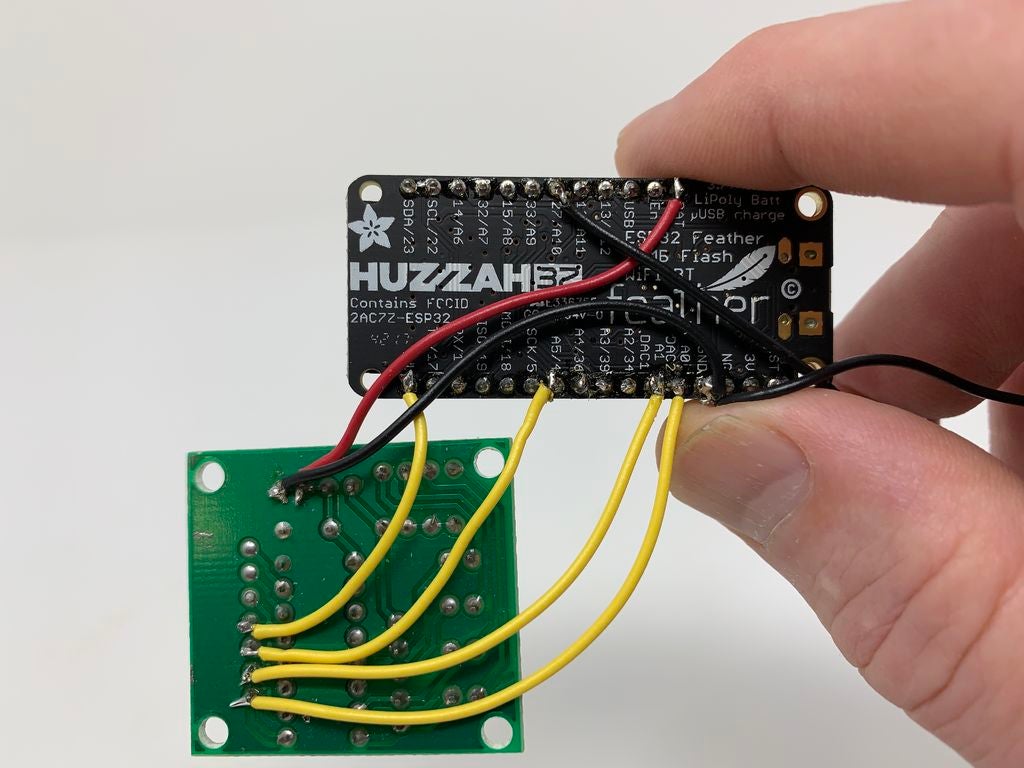

焊接ESP32引腳A0與步進板引腳IN1之間的導線。

焊接ESP32引腳A1與步進板引腳IN2之間的導線。

焊接ESP32引腳A5與步進板引腳IN3之間的導線。

焊接ESP32引腳21與步進板引腳IN4之間的導線。

焊接ESP32引腳GND與步進板引腳“ - ”之間的導線。

將ESP32引腳“BAT”（用于備用電池）或“USB”（非電池使用）之間的電線焊接到步進器引腳“+”。

焊接ESP32引腳27與簧片開關的一根導線之間的導線。

焊接ESP32引腳GND與簧片開關剩余導線之間的導線。

使用厚的氰基丙烯酸酯，將電線粘在簧片開關支架的側面，以提供應力消除。

將紅色線焊接到每個揚聲器的“+”端子。

將黑色線焊接到每個揚聲器的“ - ”端子。

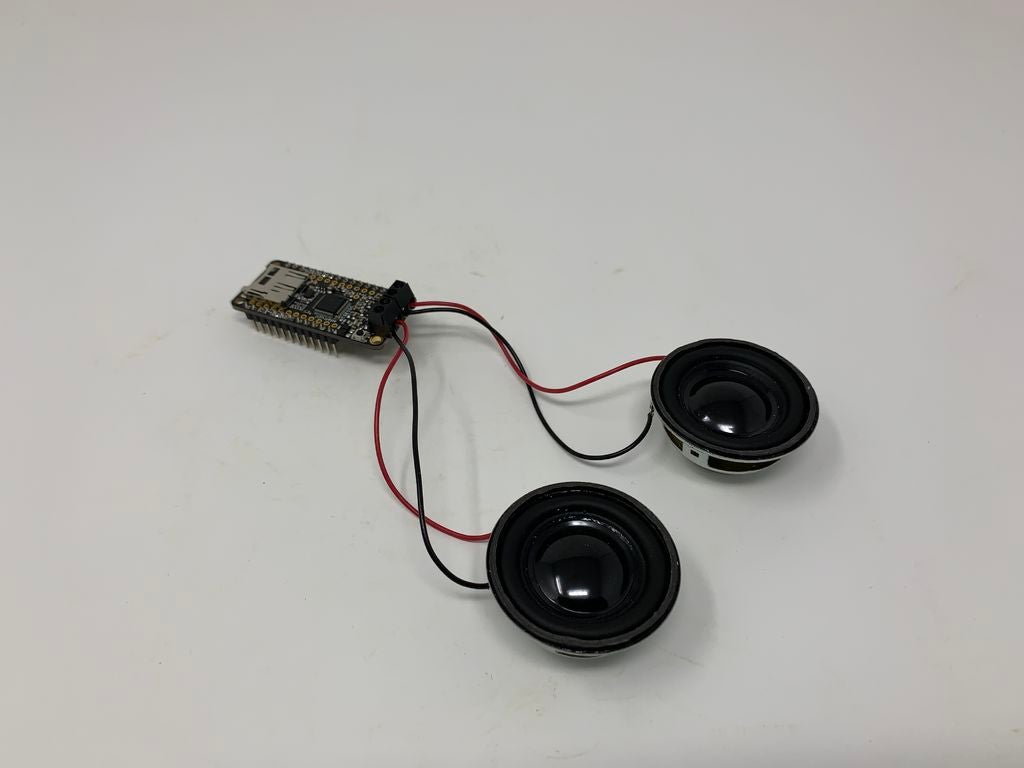

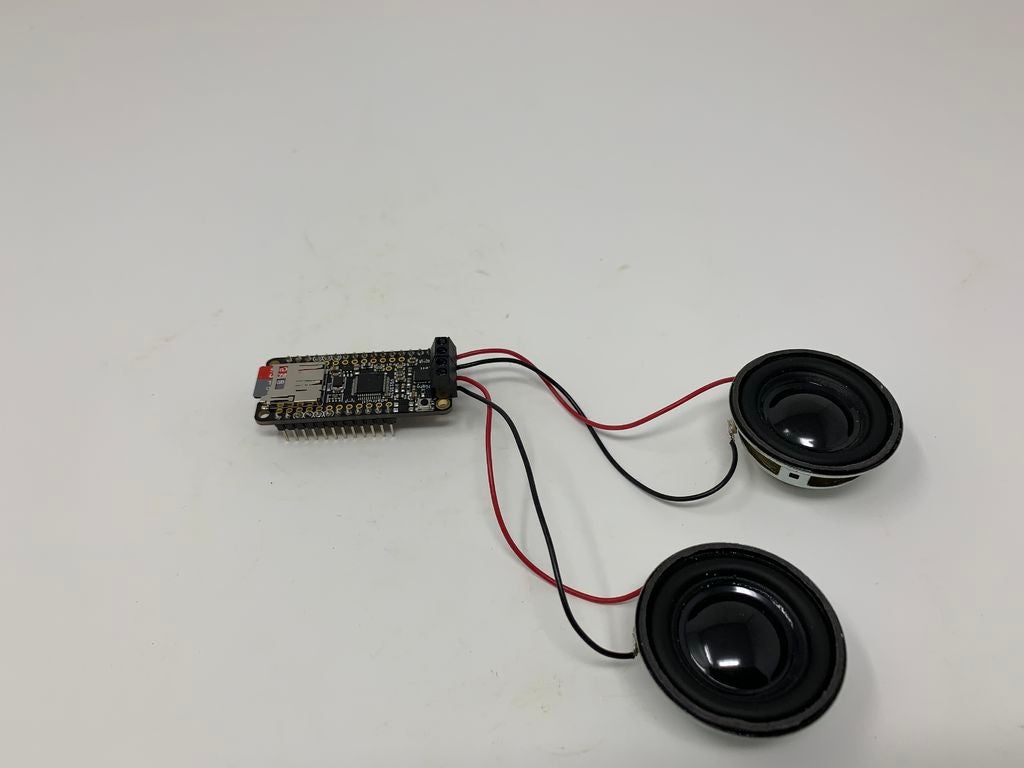

將一個揚聲器連接到音樂制作器上的每個揚聲器端子。

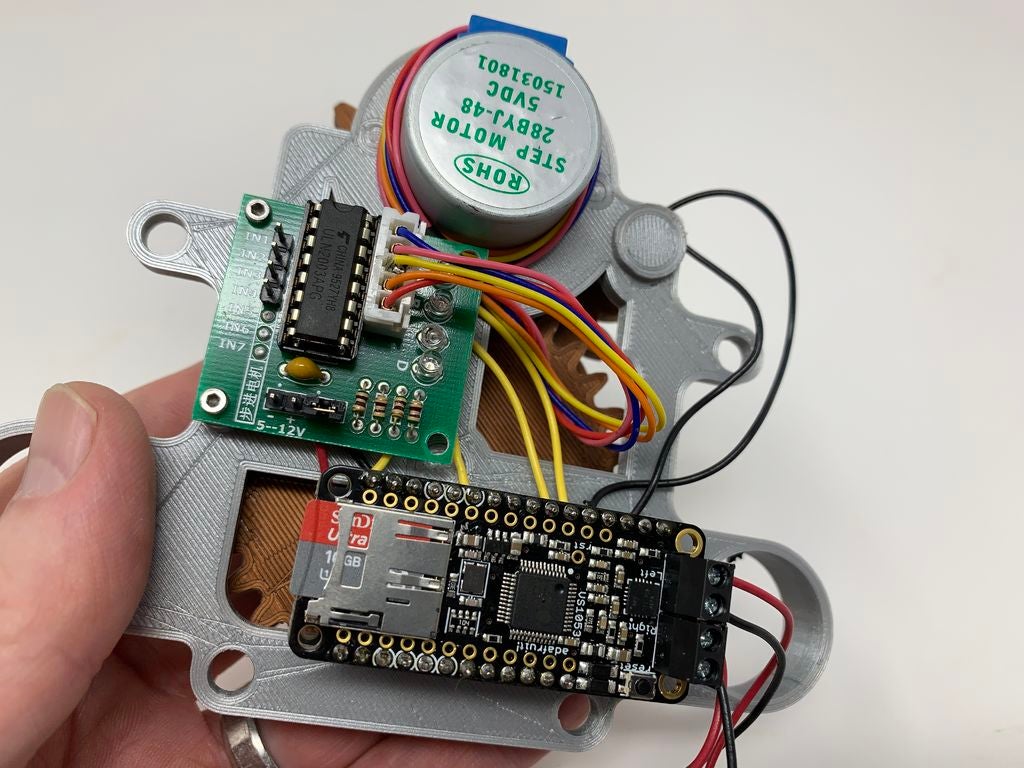

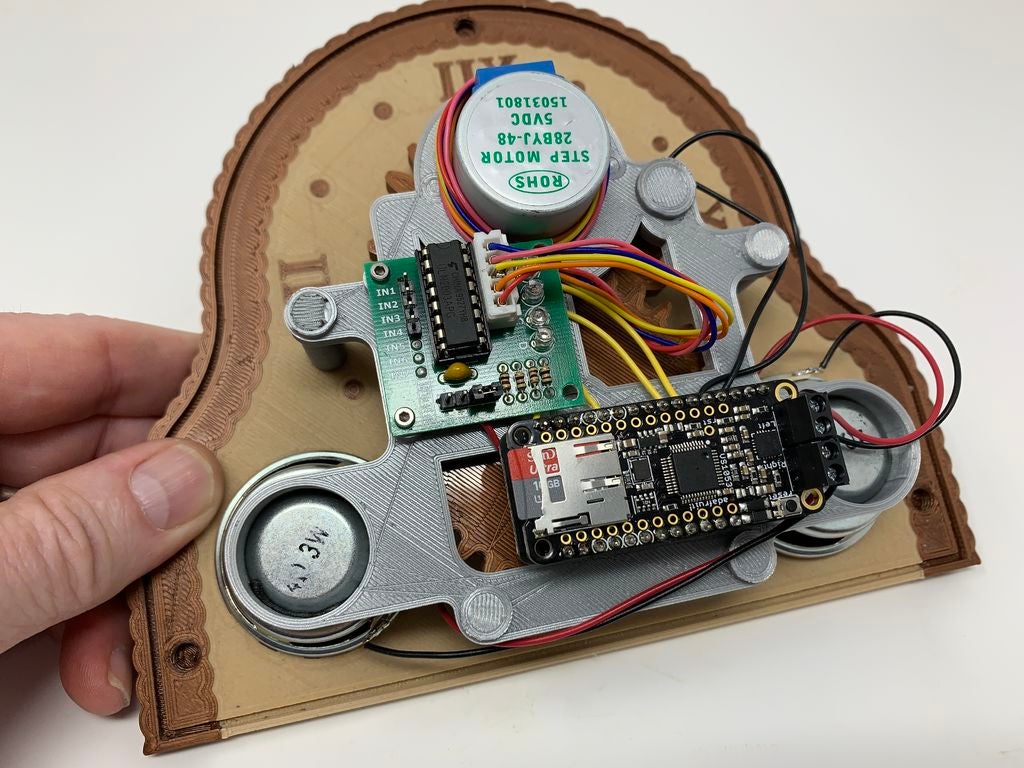

完成后，我從畫面中移除了電路板。

步驟6：在Micro SD卡上安裝MP3文件。

解壓縮文件“MP3s.zip”到micro SD卡的根目錄。

MP3文件包括：

12.mp3：小時調整。

15.mp3：四分之一小時曲調。

30.mp3：半小時曲調。

45.mp3四分之三小時曲調。

Hours1.mp3：01:00鐘聲計數。

Hours2.mp3：02：00 chime count。

Hours3.mp3：03:00鐘聲計數。

Hours4.mp3：04:00鐘聲計數。

Hours5.mp3：05：00 chime count。

Hours6.mp3：06:00編鐘。

Hours7.mp3：07:00鐘聲計數。

Hours8.mp3：08：00 chime count。

Hours9.mp3：09:00編鐘。

Hours10.mp3：10:00鐘聲計數。

Hours11.mp3：11：00 chime count。

Hours12.mp3：12:00鐘聲計數。

將micro SD卡插入音樂制作器。

步驟7：組裝并測試時鐘幀。

使用兩個“將步進電機連接到框架組件”螺栓，4mm.stl“，然后小心地將步進電機軸旋轉到垂直位置，如圖所示。

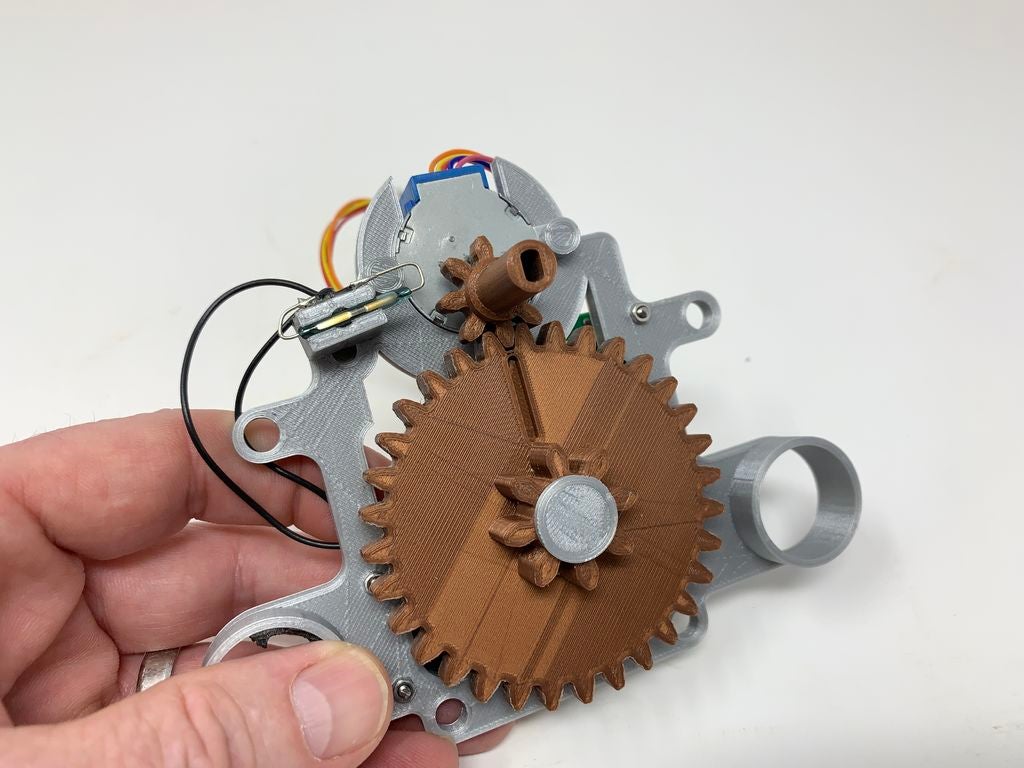

將簧片開關組件放在框架組件的插槽上，然后用”螺栓，固定器“固定到位，Switch，Reed.stl“如圖所示。

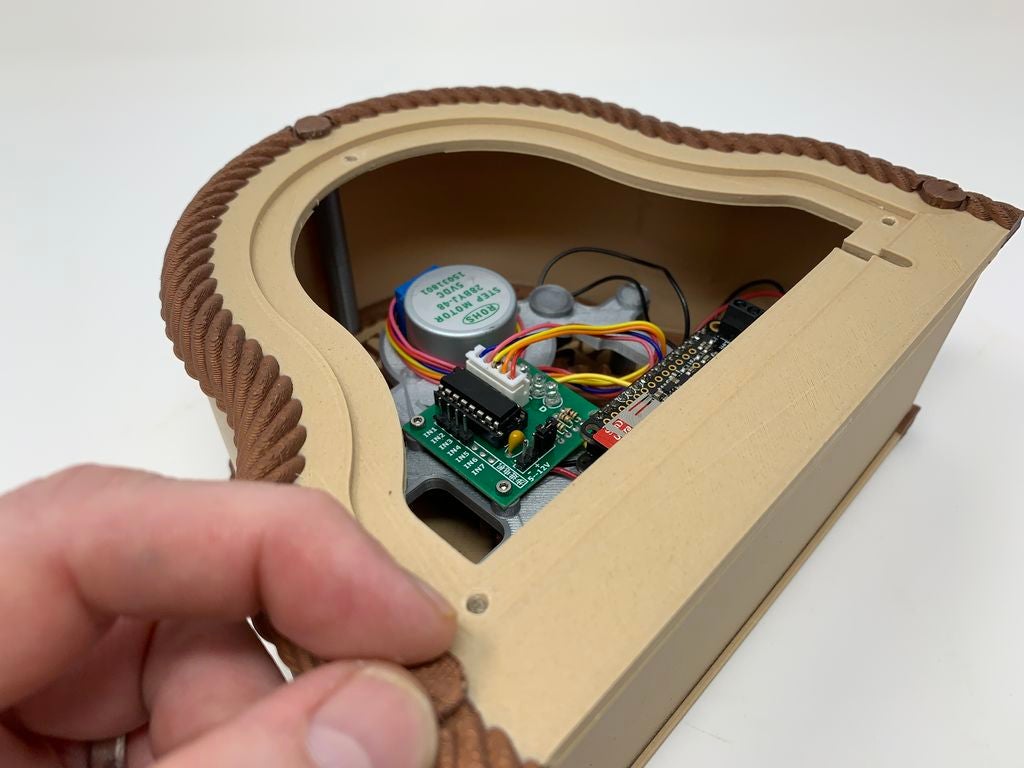

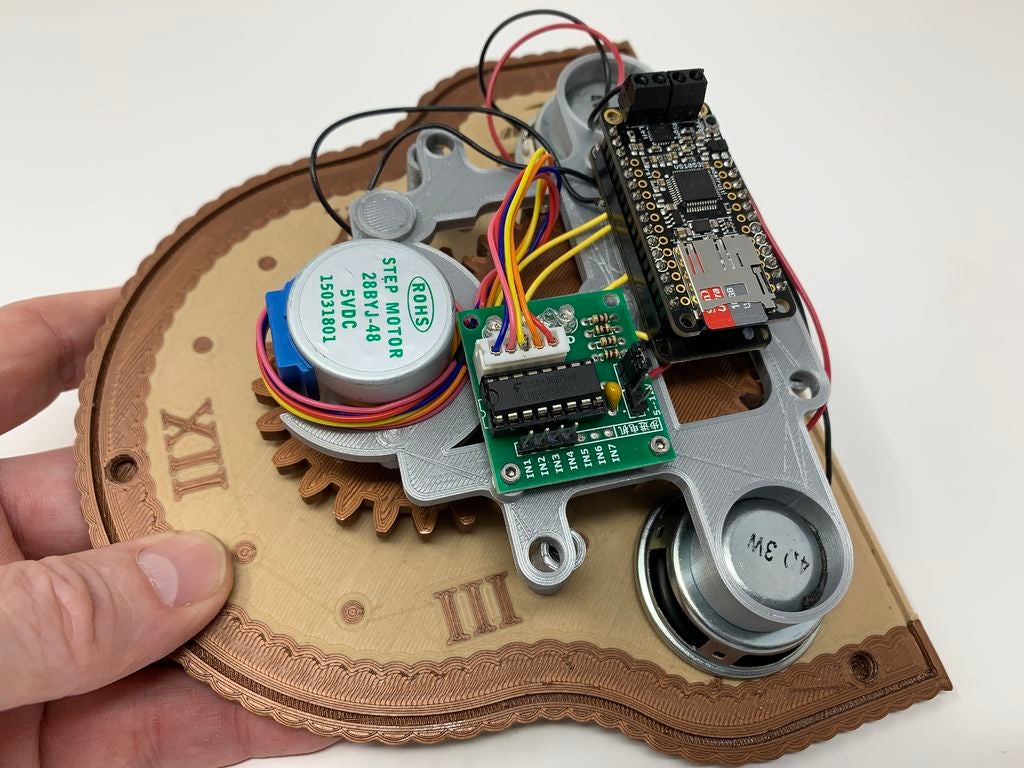

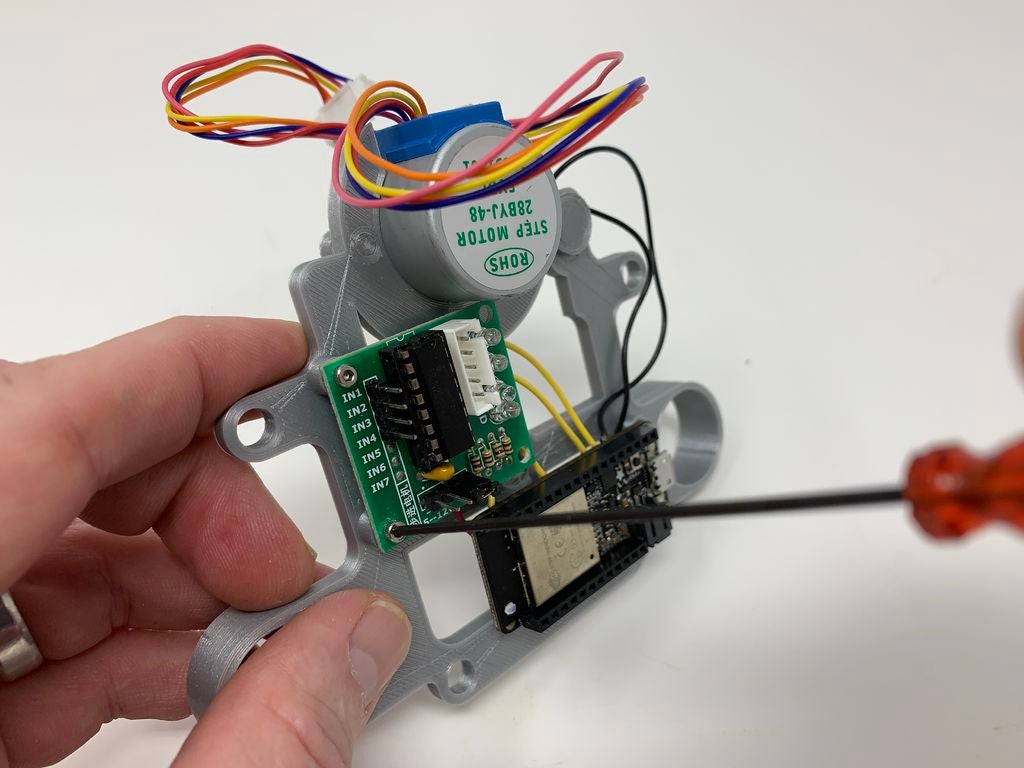

將ESP32和步進電機控制器板連接到”Frame.stl“的非齒輪側，組件面朝上，使用四個4mm x 10mm帶帽螺絲，四個“Spacer，Frame to PC Boards.stl”和四個4mm螺母如圖所示（注意每個板上只有兩個帽螺釘，墊片和螺母）。

完全按下“Gear，Minutes.stl”如圖所示，在步進電機軸上。

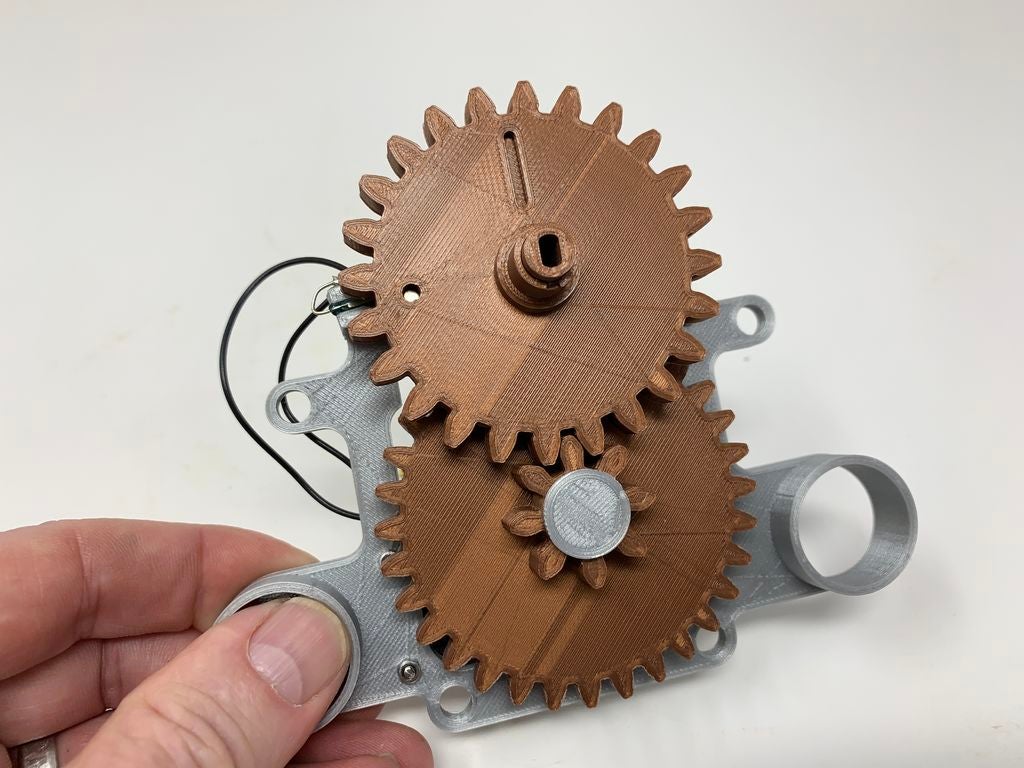

將“Gear，Minutes To Hours.stl”放置在框架組件上，如圖所示朝向垂直槽，然后用“Axle Gear，Minutes To Hours.stl”固定到位。不要過度緊縮。

將三個釹磁鐵疊在一起，然后將它們按到“Gear，Hours.stl”平面上的位置，如圖所示。

將多余的步進電機導線纏繞在步進電機上，然后將步進電機連接器插入步進電機控制器板上的連接器。

將小時齒輪組件放在分鐘齒輪上注意槽的對齊。完成后，所有齒輪槽應垂直，即時鐘12:00位置。

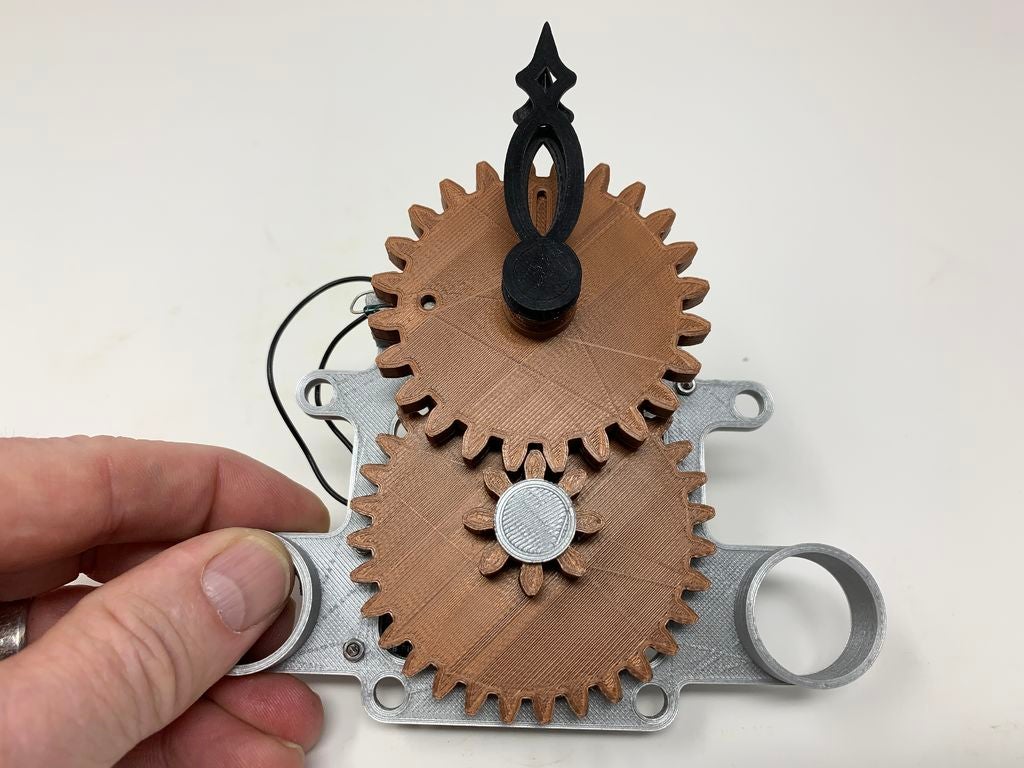

將時針按下時針，然后將分針按下分針。

通過USB將電路板連接到計算機和電池（如果您連接時鐘為USB和電池）或USB只能連接到您的計算機（如果您只為USB連接時鐘），請將文件“MantelClock.ino”加載到Arduino環境中，并確保將“包含”部分中列出的所有庫加載到您的Arduino環境，然后執行以下操作：

將源代碼常量“HOME_SWITCH_CALIBRATE”更改為“true”。

將源代碼變量“chSSID”更改為您的wifi路由器SSID。

將源代碼變量“chPassword”更改為您的wifi路由器密碼。

將代碼下載到時鐘。

下載時，時鐘分鐘齒輪應逆時針旋轉90度，然后順時針移動，直到簧片開關激活。

如果時鐘沒有完全停在12:00：

如果時鐘早，請將簧片開關支架旋轉或滑離小時齒輪的旋轉磁鐵。

如果時鐘已晚，請將簧片開關支架旋轉或滑動到小時齒輪磁鐵的旋轉位置。

按下ESP32上的重置按鈕。

如果時鐘在12:00完全停止，則表示已完成，但如果沒有，則返回步驟1.

一旦簧片開關支架正確定位，請固定簧片使用一小塊厚的氰基丙烯酸酯膠將開關支架固定到位。

在簧片開關正確定位后，通過執行以下步驟準備正常操作的時鐘：

將源代碼常量“HOME_SWITCH_CALIBRATE”更改為“false”。

將源代碼常量“TIME_ZONE”設置為您的時區（俄克拉荷馬州為-6）。

設置夏令時源代碼變量：

要禁用夏令時：

將源代碼變量nDstStartMonth和nDstEndMonth設置為零。

啟用夏令時：

當夏令時開始時，將源代碼變量nDstStartMonth設置為開始月份（1 - 12，俄克拉荷馬州為3或“3月”） ，當夏令時結束時，源代碼變量nDstEndMonth到結束月份（1-12，俄克拉荷馬州是11或“11月”）。

當夏令時開始時，將源代碼變量nDstStartDay設置為開始月份的開始日期（第二個星期日為0，特定日期為1到28-31，俄克拉荷馬州為0），當夏令時結束時，源代碼變量nDstEndDay到結束月的結束日（第一個星期日為0，當月特定日為1到28-31，俄克拉荷馬州為0）。

將源代碼變量nDstStartHour設置為夏令時開始的開始月份的開始日期（0到23，俄克拉荷馬州是2或02:00 AM），源代碼變量nDstEndHour到夏令時結束的結束日結束日（0到23，俄克拉荷馬是2或02:00:00）的小時。

將代碼下載到時鐘。

斷電。

刪除分針和時針。

將音樂制作者插入ESP32標題。

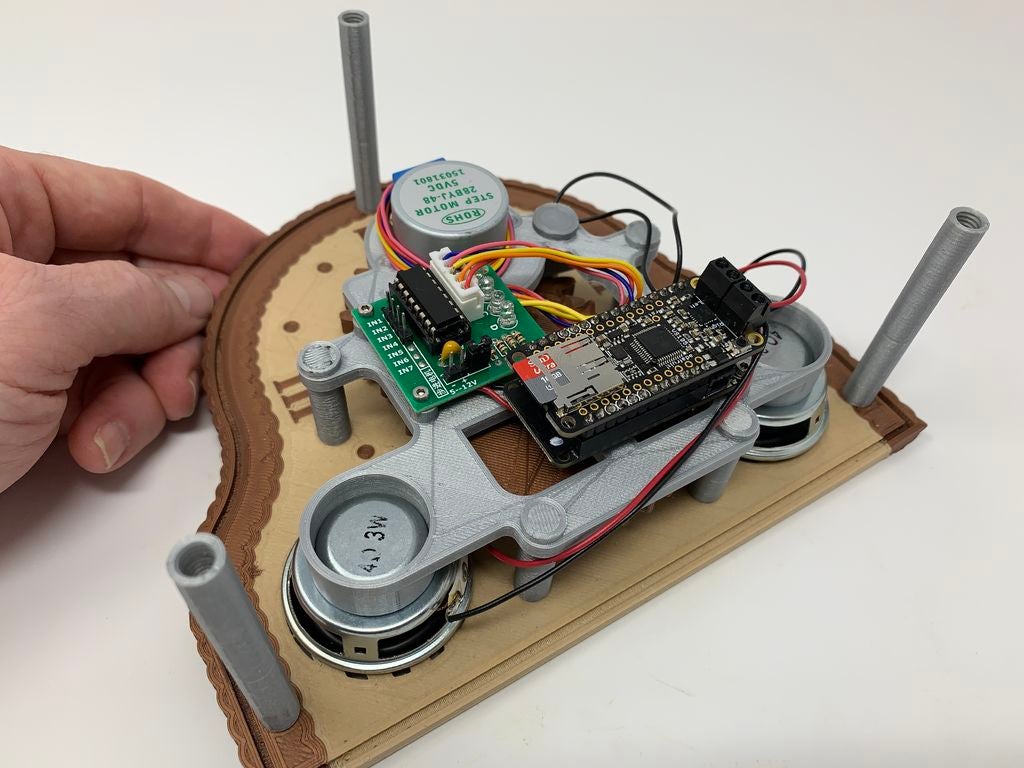

小心地將揚聲器放入框架齒輪側的框架中，并用小圓點的濃氰基丙烯酸酯膠，雙面膠帶等固定到位。

步驟8：組裝時鐘前端。

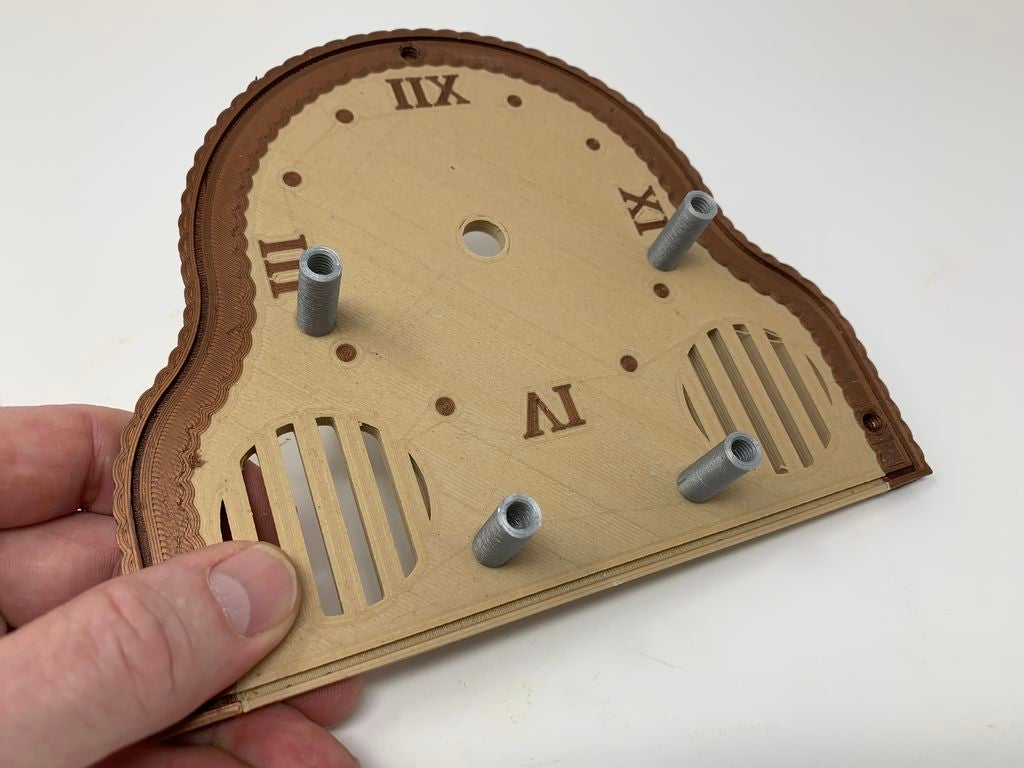

線程四個“Standoff，Frame to Front.stl”進入“Front.3mf”（或“Front.stl”）。

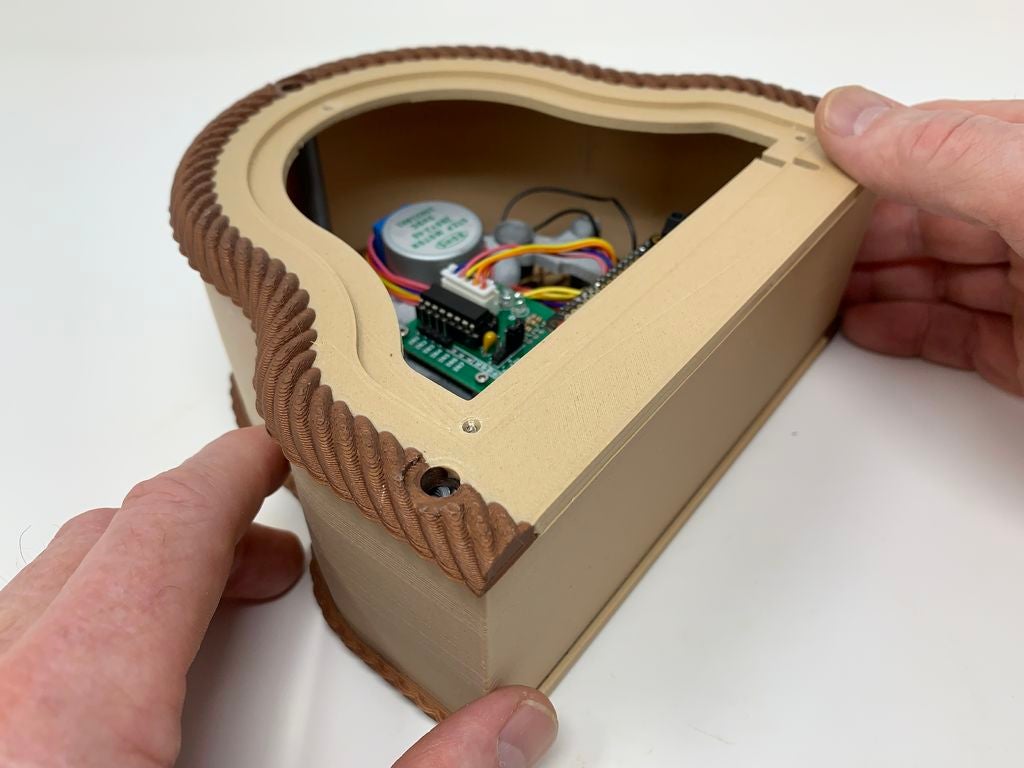

小心地將框架組件齒輪朝上放置，然后將前部滑到框架組件上。

將四個支架孔與四個支架對齊，然后使用四個“螺栓，6mm x 8mm.stl”將框架組件固定到前面。

將三個支架固定在“支架”上，Front to Rear.stl“進入前組件，如圖所示。

步驟9：最終裝配。

為了方便安裝時，您可能希望此時將可選電池插入ESP32，但在保留期間要小心最終組裝時，時鐘將運行，齒輪和指針將移動。

如圖所示，將“Cover.stl”滑入前組件的位置，確保蓋子滑入前面的插槽中

如圖所示，將三個釹磁鐵壓入“Rear.3mf”（或“Rear.stl”）（為了便于門準備，最好將磁鐵定位相同）。

將后組件放置在前組件上，如圖所示，確保蓋子滑入后部的插槽中。

使用三個“螺栓，6mm x 8mm.stl”將后部組件，前部組件和蓋子固定在一起，每個孔插入后部組件的每個孔中，并擰入三個前后支架。

將三個釹磁鐵按入“Door.stl”，確保門內每個磁鐵的方向吸引時鐘組件后面的相應磁鐵。

按時針到小時如圖所示，齒輪和分針進入分鐘齒輪。

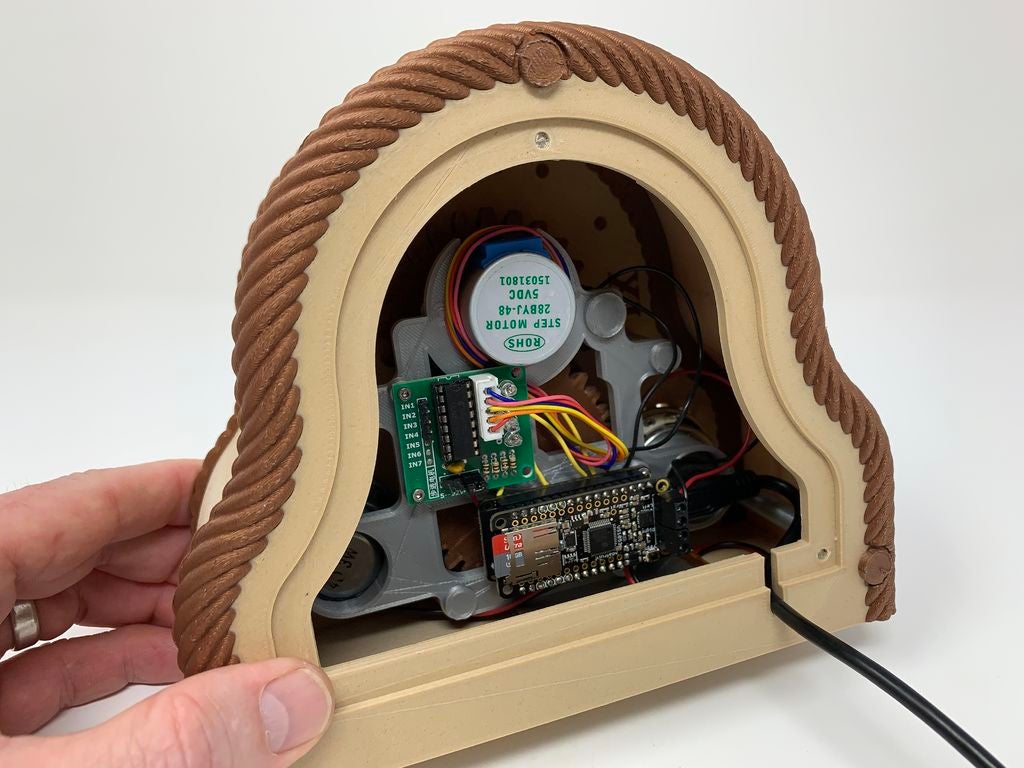

將USB電纜插入ESP32，然后如圖所示將電纜從組件后部引出。

如果使用備用電池選件，但在第一步中尚未安裝，請將電池插入ESP32，然后將其滑入框架組件和蓋板之間，如圖所示。這是一個困難的過程。

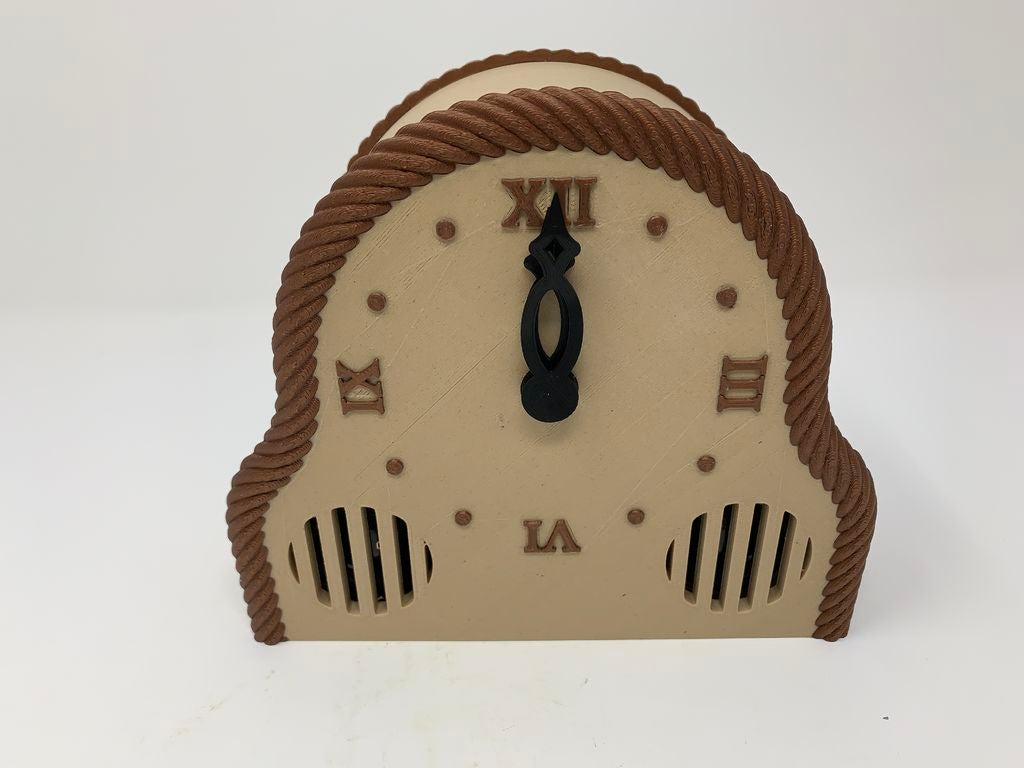

如圖所示將門放置到位，然后就完成了！

這就是我打印，編程，組裝和測試3D打印的壁爐式時鐘的方法。
