Cadence Allegro 軟件一直以來，都能夠支持3D PCB 的模型制作和預覽功能，但是一直以來立體感和視角的效果都不夠理想。為了能夠給工程師更加直觀的PCB立體設計體驗，Cadence做了很大的努力。從Allegro 17.2開始，Allegro已經能夠支持立體的三維PCB設計 和交互預覽功能，能夠讓工程師在三維模式下進行交互Layout。今天我們將來一起體驗學下逼真的3D功能吧。

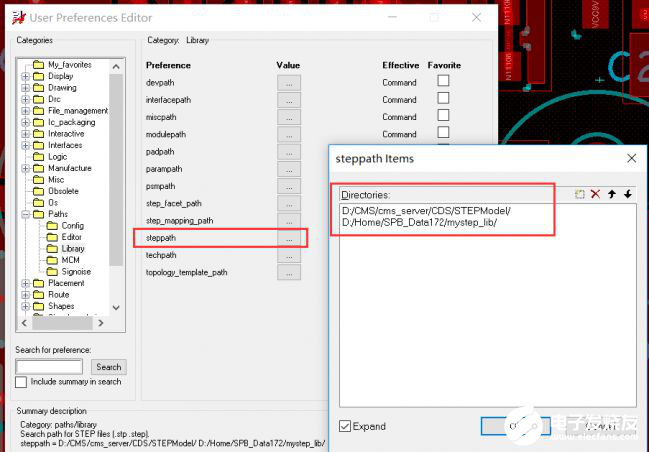

（1）大家都知道現在我們PCB電路板上的每個元件 都有STEP格式的模型文件，這個模型文件允許制作Package封裝的時候加入進來。也可以在BRD文件已經生成以后，針對某個具體的元件來添加這個STEP格式模型匹配庫。但是不管采用哪種方式，都需要設置下系統STEPPATH路徑，讓系統能夠順利的找到您的匹配STEP文件。

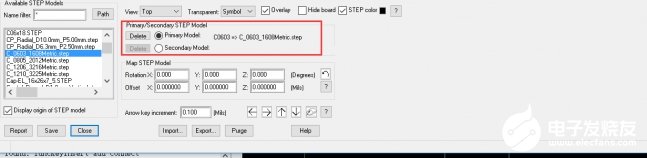

（2）請將STEP的模型文件和對應的封裝進行關聯，這一步的操作比較關鍵。我們在Step Package Mapping的窗口中，對選擇的封裝和顯示3D STEP模型效果的器件進行匹配。需要對各個參數進行設置調整，根據模型顯示對比效果找到最佳的匹配效果。

通過在View中可以變換上下前后左右，右下，右上，左下，左上等不同的觀察方式。和旋轉STEP模型的X，Y，Z角度，位移偏移的角度中心距離?？梢詫⒃庋b和STEP文件做到中心對齊，通過Overlay可以將封裝和模型進行重疊顯示，解決更對偏移的問題。

（3）將封裝和STEP模型進行匹配完成以后，對應的名稱會顯示出來。

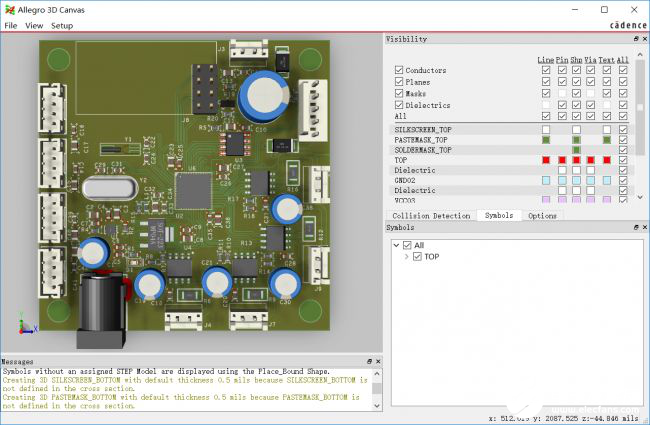

（4）以此方法，匹配所有的元件模型文件完成以后，選擇3DVI EW功能，開啟3D模式的顯示窗口。

（5）在鍵盤上使用數字12345678可以將PCB從上下左右前后等不同角度進行預覽顯示。也可以按住shift按鍵后按鼠標滾輪來任意角度拖動進行任意角度旋轉PCB角度進行360度任意角度預覽。

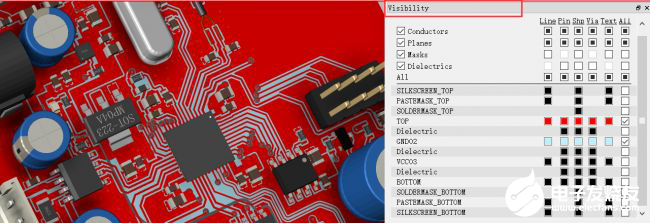

（6）右側的Visibility 用來控制3D模式下可視化顯示的對象，可以對PCB板中涉及到的層進行打開關 閉的顯示。

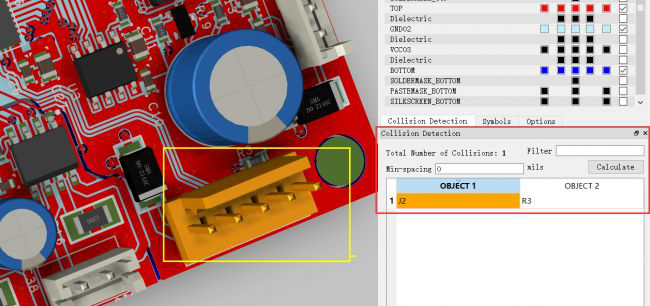

（7）Collision Detecti on可以讓工程師做干涉碰撞檢查，在min-Spacing輸入間距的數值以后，Allegro會檢查存在間距干涉的器件。比如J2和R3存在干涉，點擊后可以黃色高亮實現出來方便工程師進行修改。

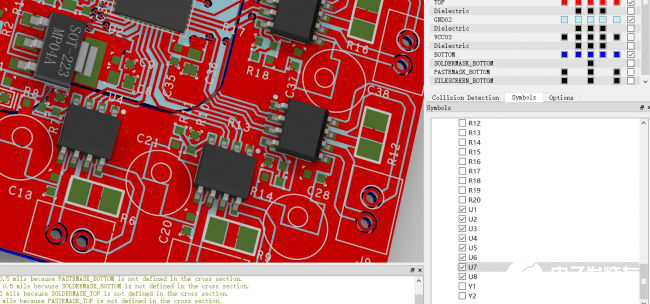

（8）Symbols可以對PCB上存在的所有元件進行顯示，也可以反向顯示。通過高亮方式，可以讓工程師清楚元件在PCB所處在的位置，便于觀察設計中存在的問題。

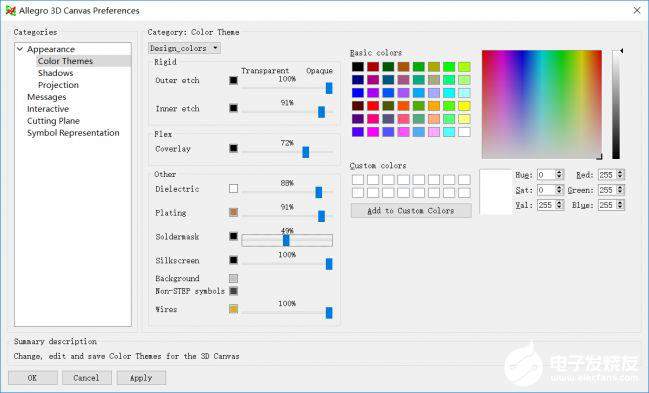

（9）3D Canvas preferences 可以允許工程師對參數進行修改。

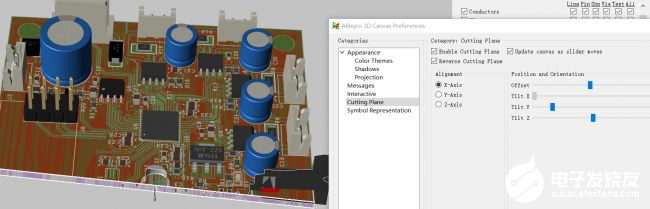

（10）能夠支持3D X，Y，Z方向的任意角度虛擬裁切，可以讓工程師更加容易觀察到設計中存在的潛在風險。

（11）小結

通過上面的學習讓我們看到了全新的Cadence Allegro 17.2 3D PCB效果，可以允許工程師在3D環境下對PCB存在的問題進行更加直觀的檢查和發現。這樣做成為減少潛在設計問題的重要方法之一，對于提升設計效率以及設計的準確性是有很大幫助。
