GP9700是一個占空比以指數增長和指數減少的PWM發生器，通過使能腳EN控制PWM信號的指數漸變。PWM占空比以指數的方式漸變，可以實現LED亮度以線性的方式變化，實現柔和的3.5S-LED漸亮漸滅功能。

特性：

芯片上電后，EN信號由低變高，則PWM腳連續輸出PWM信號占空比由0%到100%，以指數形式增長。EN信號由高變低，則PWM腳連續輸出PWM信號占空比由100%到0%，以指數形式減少。

PWM 頻率: 6.6KHz

PWM占空比從0%到100%的變化時間: 3.5S

PWM輸出高電平：與VCC電源相同。

工作電壓范圍：2.4V-5.5V

最大工作電流：5mA

工作溫度范圍：40°C to 85°C

應用：

LED漸亮漸滅調節

PWM軟啟動

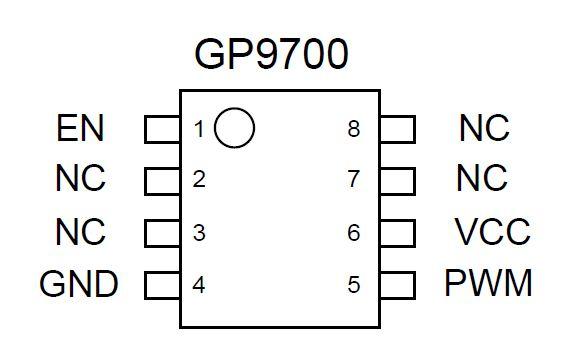

1. 管腳定義

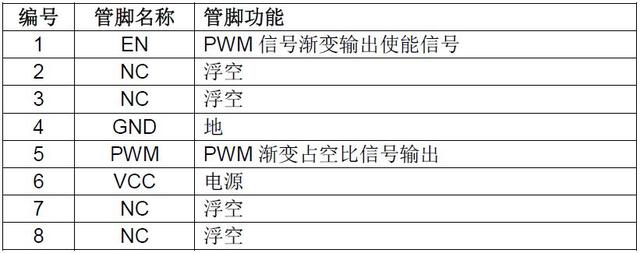

表-A 管腳分布

2. 絕對最大額定參數

工業操作溫度: -40℃至85℃

儲存溫度: -50℃至125℃

輸入電壓: -0.3 v VCC + 0.3 v

最大電壓: 5.5V

ESD保護: > 2000 v

*超過“絕對最大額定值”中列出的參數值可能會造成永久性損壞設備。不保證器件在超出規范中列出的條件下操作。長時間暴露于極端條件下可能影響設備可靠性或功能。

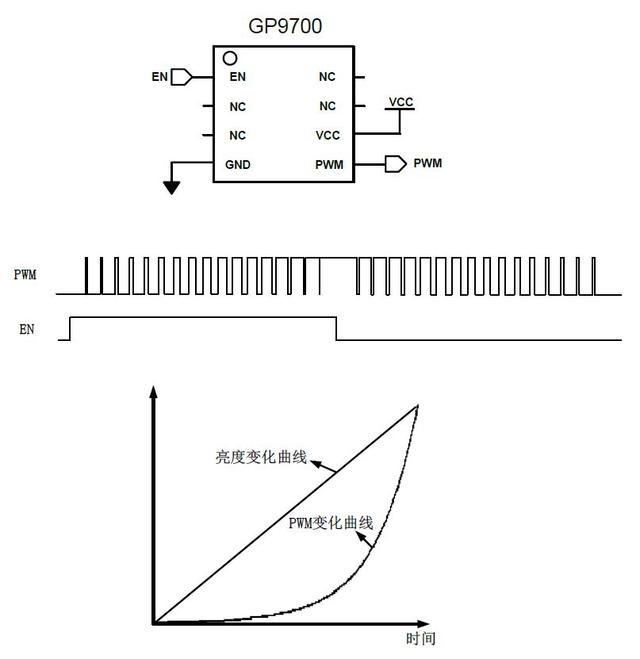

3. 典型應用

3.1 基本功能

芯片上電后，EN信號由低變高，則PWM腳連續輸出PWM信號占空比由0%到100%，以指數形式增長。EN信號由高變低，則PWM腳連續輸出PWM信號占空比由100%到0%，以指數形式減少。

4. 表-B 交流特性

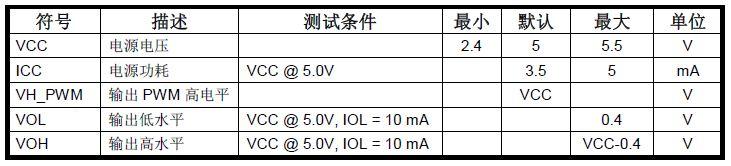

5. 表-C 直流特性

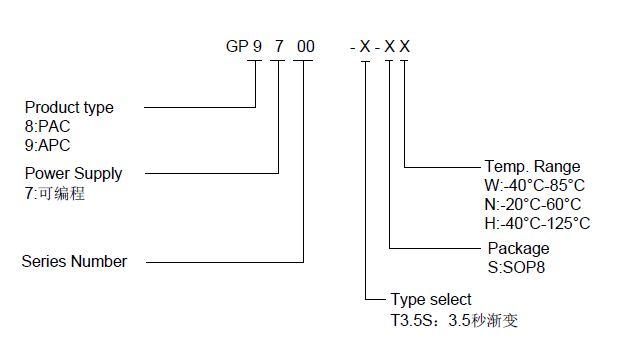

6. 訂購須知

7. 封裝信息
