電源是整個系統的基石，哪怕板子上的線畫的比神仙姐姐還好看，只要電源趴著不動，一切都白搭。如果扶一扶能起來還好，比如加點東西、換點東西后湊合著能用；扶不起來的話那就……

好的電源應該是個什么樣？?jī)蓚€(gè)字：干凈！看著就讓人莫名地放心。

那差的電源是個什么樣呢？?jī)蓚€(gè)成語：毛毛躁躁、上躥下跳！看著就讓人不放心，透著一股子不靠譜的勁兒。

講真的，顏值即是正義，在信號界也不例外！

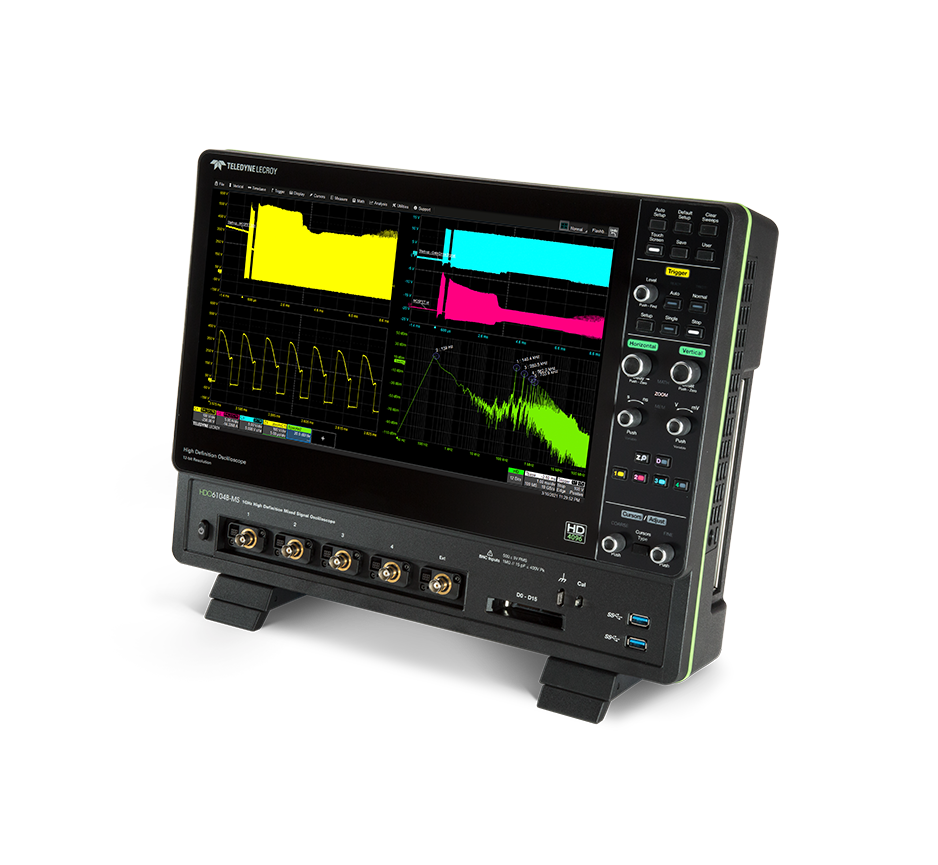

當然長的啥樣，光憑肉眼也看不出來，得用示波器看，這就涉及到怎么用示波器的問題。

常遇到客戶咨詢，問：“我的電源噪聲好大！怎么會這樣？怎么辦？”

——額……我們先來聊聊好大是多大，聽上去怪嚇人的，咱能不能不用形容詞描述，改用數據說話吧？電源是多少V的？噪聲peak to peak是多少mV？

“電源是0.8V的，高電平時的噪聲160mVpp，雖然現在板子功能是正常的，但不放心啊，想讓紋波小點?！?/p>

——額……電源紋波達到20%，功能還能正常？我不信……

肯定是測試的姿勢不對，起來，重測。

1. 高帶寬的示波器一邊去，來一臺帶寬≤1GHz的示波器；

2. 示波器帶寬限制到100MHz，如果測量core電源，帶寬限制到20MHz；

3. Probe需要點測在用電芯片的管腳附近，而不是想點哪就點哪；

為什么示波器帶寬要≤1GHz，還得把帶寬限制到20MHz ~100MHz？這就得從濾波的角色說起了。負責給電源濾波的角色有三個：VRM、PCB（及PCB上的去耦電容）、IC。

它們仨各司其職，VRM負責100kHz以下的低頻，PCB（及PCB上的去耦電容）負責100kHz到（10MHz~100MHz），IC（及IC里面的去耦電容）負責剩下的高頻。而我們的測試點都在PCB上，點測不到芯片里面的die上，所以能測到的電源只是經過VRM+PCB濾波后的。

所以，才會要求示波器的帶寬限制，否則即便測到電源有高頻噪聲，也不是芯片最后接收到的。同時探測點需要放在用電芯片端，否則如果點在VRM端，電源還沒有經過用電芯片端的小電容的濾波，測出來的噪聲就會偏大。

那如果沒示波器怎么辦？就只能通過功能測試去檢驗了，無法定量，不過能定性。長時間、各種功能依次打開、嚴苛環境下（比如高溫）的功能測試一般能篩選出好或壞，但不能告訴你好時margin有多大，壞時怎么個壞法，需要你在死亡的邊緣不斷試探。需要試探多久？這……得看個人造化。
