Infineon公司的ICE2QS03G是準同步PWM控制器，開關頻率隨負載的降低而降低，從而整個系統的效率大大提高，突發模式使暫停的過載超低，內置了數字軟起動，并具有過壓/欠壓以及開路和過載保護與自動重啟動模式，主要用于液晶電視，CRT電視和筆記本電腦適配器的離線開關電源。此處介紹了ICE2QS03G產品亮點和主要特性，方框圖，典型應用電路，36W評估板ICE2QS03G36W主要指標，電路圖，材料清單和PCB元件布局圖。

ICE2QS03G是一款準諧振PWM控制器，針對LCD電視，CRT電視和筆記本適配器等離線開關電源應用進行了優化。數字頻率隨負載的降低而降低，從而使準諧振操作可以達到非常低的負載。結果，與其他常規解決方案相比，整體系統效率得到了顯著提高。主動突發模式操作可在待機模式下實現超低功耗，并且輸出電壓紋波小且可控。基于Bi CMOS技術，該產品具有寬泛的IC電源工作范圍（最高26V）和更低的功耗。多種保護功能可在故障情況下為電源系統提供全面保護。所有這些使ICE2QS03G成為市場上準諧振反激式轉換器的出色控制器。

ICE2QS03G產品亮點：

?主動突發模式，低待機功耗

?數字降頻，提高整體系統效率

?集成功率單元，用于IC自供電

ICE2QS03G主要特性：

?準諧振操作，直至非常低的負載

?輕/下的主動突發模式操作空載，用于低待機輸入功率（《100mW）

?數字頻率隨負載降低而降低

?用于以恒定電流對VCC進行預充電的電池

?內置數字軟啟動

?折返校正和逐周期峰值電流限制

?用于VCC過壓保護的

自動重啟模式?用于VCC欠壓保護的自動重啟模式

?自動重啟用于開環/過載保護的模式

?用于可調輸出過壓保護的

鎖存模式?用于短路保護的鎖存模式

圖1.ICE2QS03G機箱圖

圖2.ICE2QS03G典型應用電路圖

36W評估板ICE2QS03G36W

帶有準諧振PWM控制器ICE2QS03G

的36W評估板此處介紹的演示板是采用準諧振反激式轉換器拓撲的36W電源。

PWM控制器ICE2QS03G是Infineon Technologies開發的第二代準諧振控制器IC。典型的應用是電視機，DVD播放器，機頂盒，上網本適配器，家庭音頻和打印機應用。在正常操作中，數字頻率隨負載的降低而降低，使得準諧振操作可以達到非常低的負載。結果，與僅在最大開關頻率限制下實現的常規自由運行準諧振轉換器相比，整個負載范圍內的系統效率得到了顯著提高。此外，ICE2QS03G還實現了許多保護功能，以保護系統并針對所選應用定制IC。如果出現故障模式，例如開環控制/過載，輸出過壓和變壓器短路，設備將切換到自動重啟模式或閂鎖模式。通過逐周期峰值電流限制和折返點校正，可以減小變壓器和次級二極管的尺寸，從而實現更具成本效益的設計。

圖3.評估板ICE2QS03G36W尺寸圖

評估板ICE2QS03G36W指標：

圖4.評估板ICE2QS03G36W電路圖

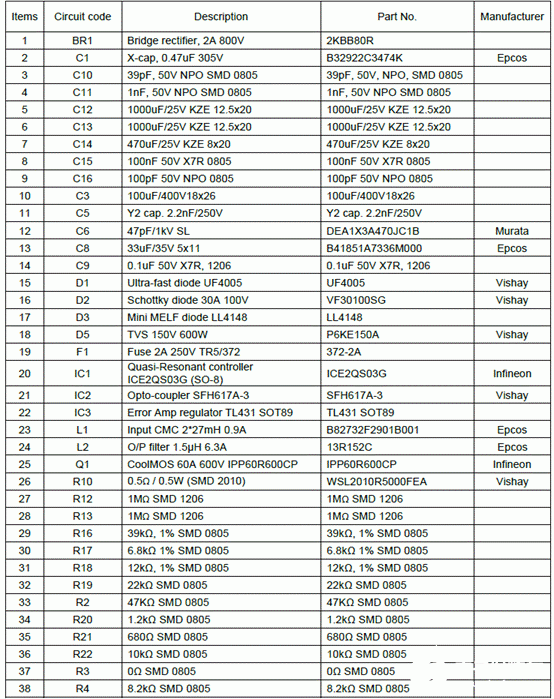

評估板ICE2QS03G36W材料清單：

圖5.評估板ICE2QS03G36W PCB32布局圖：頂部

圖6.評估板ICE2QS03G36W PCB32布局圖：一體
