改裝KP-12型高頻頭接收全頻道電路圖

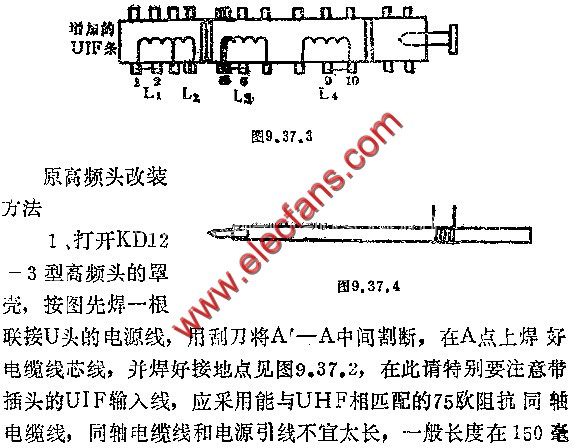

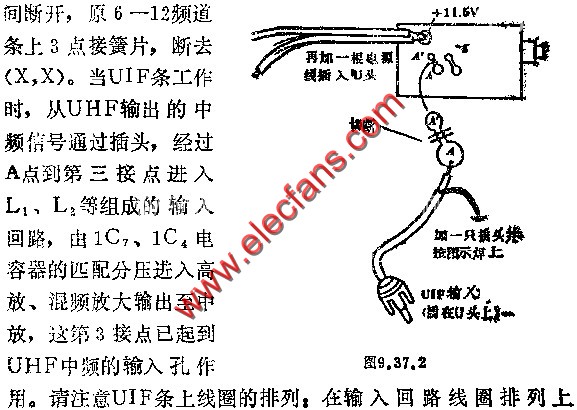

是滿足全頻道接收的要求，KP12-3型高頻頭除完成原功能外，還要對來自UHF調諧器輸出的中頻37MH放大，且兩者互不干擾。圖9.37.1為改進后的KP12-3線路（輸入至高放部分）與增加的UIF條是怎樣配合的，我們把線路上A-A中
