有一些用戶會有這樣的疑問：無線模塊在規格書上明明寫著XX米傳輸距離，為什么他們拿去使用后效果卻和測試的數據不一樣呢？

一問應用場景，好家伙，安放模塊的地方選在了“機房”這種信號干擾buff拉滿的地方！通訊質量與預期不同也就不意外啦！

那該怎么辦呢？別急，今天咱先好好聊聊：

影響無線模塊通訊距離的因素有哪些？

1

內部參數和配件

Ashining

01

頻段

常見的無線傳輸頻段，包括移動聯通通訊、2.4GHz、433MHz、170HZ等，可組成網狀網絡和星型網絡。

舉例：在同頻段，假設發送功率20db、天線距離地面2米、天晴空曠條件下，其穿透性不同：

2G/3G/4G/5G——移動聯通通訊，傳輸數據量大，傳輸距離不受限制。

2.4GHz——傳輸距離在200米到1000米左右。

433MHz——傳輸距離在2公里到3公里左右。

170MHz——傳輸距離在5公里左右。

02

功率

功率越大，傳輸?shù)木嚯x就越遠。雖然理論上功率是可以無限增大，不過受到成本、技術等原因限制，其功率也有一定上限。

03

調制方式

不同的調制方式，其效果也不盡相同，例如我們常說的LoRa擴頻調制方式，模塊采用與否直接形成對比。

04

抗干擾能力

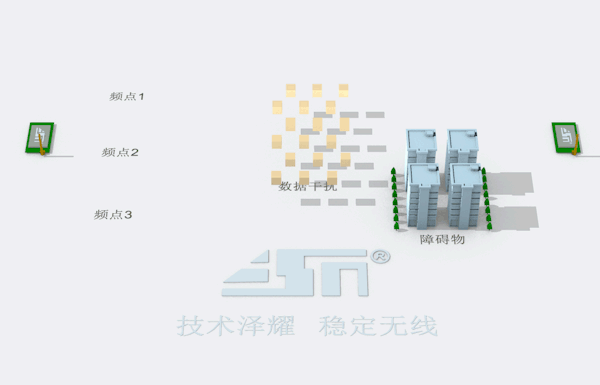

實際的通訊環境中有著各種看不見的干擾源，比如電磁、電波等，所以在同樣的發射功率下，抗干擾能力強的無線模塊，其傳輸距離更遠。

05

天線

作為無線模塊重要的配件之一，它能給無線模塊帶來很不錯的增益效果，增益變高，通訊距離也會更遠。

在各種條件相同的前提下，天線距離地平面的高度越高，通信距離越遠，尤其是在復雜的環境下，提高天線的高度比增大發射功率對通信距離的影響要大得多。

天線形式，以A51系列搭配的三種為例

需要注意的是，天線的擺放位置盡量不要貼近地面，也盡量遠離干擾源，否則會影響天線對無線模塊的增益效果。

2

外在因素

Ashining

01

應用環境

如開頭我們提到的，有的用戶反饋模塊在實際應用中，可能達不到廠商提供的參考距離。

需要明確的是，多數時候廠商測試無線模塊的環境，都是在空曠、無障礙物的地方，所以測試的距離較理想。

而實際用戶在應用中其環境是相對復雜的，例如在高樓聳立的城市、金屬多的的環境下，對模塊通訊的距離是有很大的阻礙，尤其是金屬對無線模塊的通訊距離影響最大。

不同材質的障礙物對無線的衰減也不盡相同：

所以我們選擇工作環境的時候，盡量遠離信號干擾多的地方——澤耀測試模塊的實地環境往往在嚴苛的環境中，所以我們無線模塊測試的距離還是很準確的。

02

氣候條件

無線模塊的通訊距離在雷雨天氣、風暴這些惡劣天氣下會縮短。

在溫度較過高或過低的地方（超出無線模塊工作溫度范圍），也有可能會導致無線模塊的通訊距離縮短，甚至?xí)霈F(xiàn)燒壞的情況。

03

空氣濕度

無線模塊是在空氣中進行傳輸信號的，所以空氣的濕度對無線模塊的通訊距離有著絕對的影響;空氣濕度越高，傳輸距離越短，反之，則傳輸距離越遠。

綜上，既然明確了這么多影響因素，那么我們?cè)谑褂脽o(wú)線模塊的時候就要綜合使用場景進行選擇和搭配。

比如干擾性比較強的環境就選擇抗干擾型模塊，需要增加天線輔助的時候也別含糊，爭取最大限度上保證通信質量。
