光與電子代理線——GLF（杰夫微）在TWS應用方案推薦

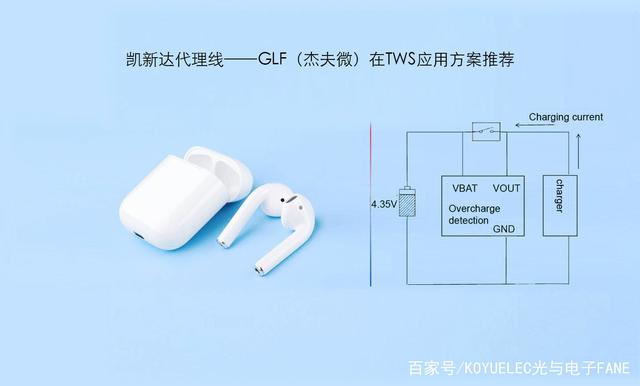

TWS是英文True Wireless Stereo的縮寫，即真正無線立體聲的意思，TWS技術同樣也是基于藍牙芯片技術的發展。追索其發展歷程，還得從蘋果說起。2017年 iphone7取消3.5mm插孔后，使得藍牙耳機市場得到迅猛發展，直到蘋果率先發布了世界上第一款TWS藍牙耳機AirPods，從此藍牙耳機，煥發起了新的生機。

光與電子代理線——GLF（杰夫微）在TWS應用方案推薦

光與電子代理線——GLF（杰夫微）在TWS應用方案推薦

在電路結構上：GLF73910無需外掛Mosfet,可省2個Mosfet和2個電阻，可省更多空間和成本封裝大?。簝H為0.97*0.97 WLCSP-4L

待機功耗：0.8ua,關斷功耗僅為110na，功耗超小可增加續航在設計架構上：全球獨家采用切正極，相比切負極，電池負極與系統GND是共在一起，可增加系統的穩定性，且EMI更容易過

GLF解決TWS航運續航痛點

在超小尺寸下，不能放入一顆大容量的電池，特別是要出口國外的TWS，很多廠商都會選擇海運，海運時間長，有時需要2-3個月，才能到客戶手中，客戶在倉庫有時也會放置2-3個月才能到消費者手里，消費者拿到手會出現電量過低，或者根本開不了機，影響用戶體驗為此，GLF專門開了一顆deep Sleep GLF76321,來解決航運下延長TWS的續航

鋰電保護方案

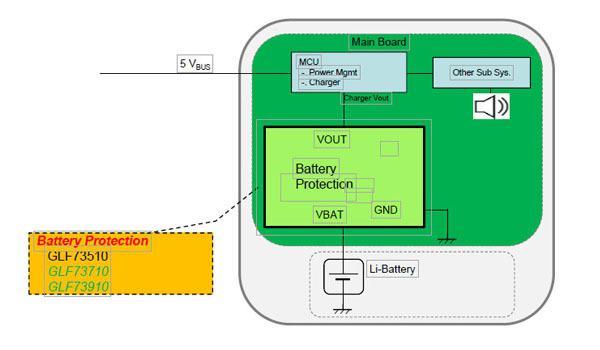

無線耳機為了最求更好的佩戴舒適感，其重量和體積都有嚴格的要求，而耳機中內置的鋰電池包及電路的設計緊湊度就決定了一款耳機的體積及重量。要求內部電路元件要小，功耗要低，針對這一需求，GLF開發出了一款超低鋰電保護IC,GLF73910，可以完美的應用于TWS的鋰電保護。

光與電子代理線——GLF（杰夫微）在TWS應用方案推薦

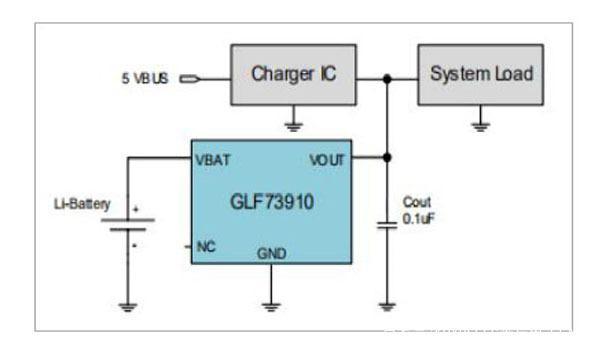

GLF73910是一顆電池全保護IC，包括對過充電、過放電和過電流的檢測和保護，使電池因為過充電爆炸或過放電漏液GLF73910的待機功耗低至0.8uA，封裝是WLCSP-4L，僅0.97*0.97mm，體積都比一個0603的電阻還小，可以留出更多空間給電池包，提升電池容量，增加續航。

光與電子代理線——GLF（杰夫微）在TWS應用方案推薦

特點：

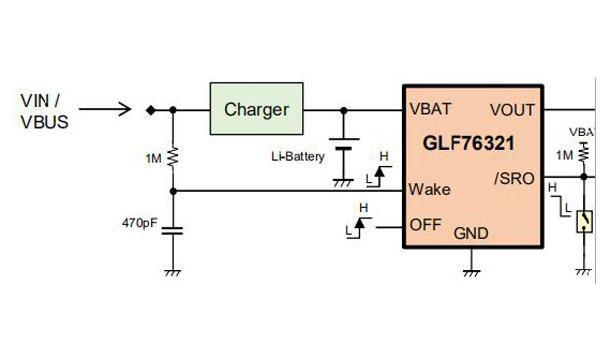

超小封裝 0.97*1.47* WLCSP-6L,不占空間，超低R（dson）：31mΩ，其中較小的導通阻抗會使得在通電的過程中出現較小的發熱損耗，一方面致使電源效率變高，另一方面也會使得產品整體溫升降低，減小失效率。超小功耗：低至7na的關斷電流，可使TWS在航運路上基本不耗電

Power on：方式有兩種，1.是按按鍵1.3S打開 2,VBUS供電觸發

Power Off:方式有兩種，1.按按鍵7S后關掉2.OFF PIN 給個上升沿觸發，7S后關掉

光與電子代理線——GLF（杰夫微）在TWS應用方案推薦

應用說明：

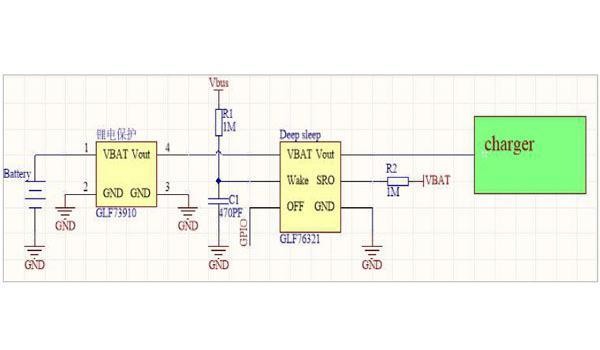

TWS現在很多都沒有按鍵了，Power on 的方式是Vbus供電觸發， Power Off 是 OFF供電觸發GLF76321接在鋰電保護的后面，在測試出廠前給個信號給OFF腳就會把Vout后面所有的負載全部關掉，從而不耗電當用戶拿到手后會把耳塞放入充電倉，進行藍牙與手機的配對，從而也就把GLF76321打開了，開機后基本滿電，用戶體驗非常好
