1 、概述

ARD2M低壓一體式電動機保護器(以下簡稱保護器)適用于額定電壓至 660V 的低壓電動機回路，集保護、測量、控制、通訊、運維于一體。其完善的保護功能確保電動機安全運行，帶有邏輯可編程功能，可以滿足多種控制方式。

ARD系列智能電動機保護器，具有過載、斷相、不平衡、欠載、接地/漏電、堵轉、堵塞等保護功能。產品有ARD2簡易型系列和ARD3高級型系列兩大類。ARD保護器可與接觸器、電動機起動器等電器元件構成電動機控制保護單元，具有遠程自動控制、現場直接控制、面板指示、信號報警、現場總線通信等功能?？蓮V泛應用于煤礦、石化、冶煉、電力、建筑等行業的配電領域。

2 產品規格

2.1ARD2M低壓一體式電動機保護器

2.1.1 功能

ARD2M低壓一體式電動機保護器(以下簡稱保護器)，采用單片機技術，具有工作穩定可靠、數字化、智能化、網絡化等特點。保護器能對電動機運行過程中出現的過載、斷相、不平衡、欠載、接地/漏電、堵轉、阻塞、外部故障等多種情況進行保護，并設有SOE故障事件記錄功能，方便現場維護人員查找故障原因。

3、型號說明

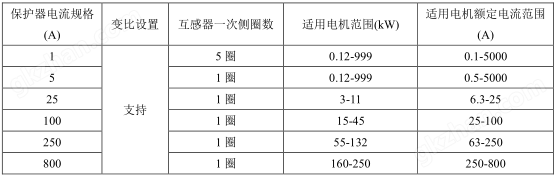

ARD2M 電流規格與適用電機額定電流、功率對應關系見表 1：

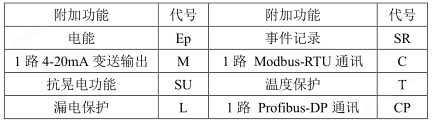

ARD2M 附加功能見表 2：

備注：

(1)、100A 及以下電流規格的一體式電動機保護器使用一體式電流互感器，;

100A 及以下電流規格的分體式保護器使用分體式電流互感器;

250A、800A 電流規格使用另外一種分體式電流互感器?；ジ衅魍庥^尺寸詳見“外形尺寸及

安裝”部分。

(2)、溫度測量支持傳感器類型為 PTC 或者 NTC 或者 PT100。

(3)、選配漏電功能(L)后，每臺保護器自配一只漏電互感器，漏電互感器尺寸詳見“外

形尺寸及安裝”部分。漏電互感器標配 2m±10cm 二次線，如需其它長度可同廠家聯系。

4 、 外形尺寸及安裝

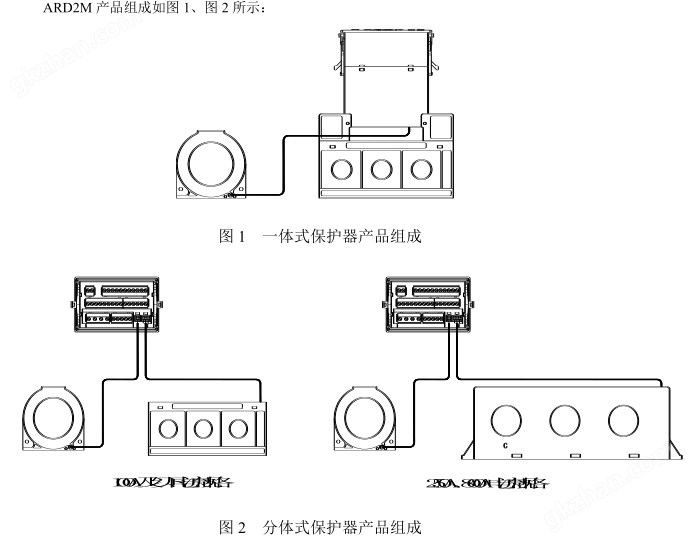

4.1 產品組成

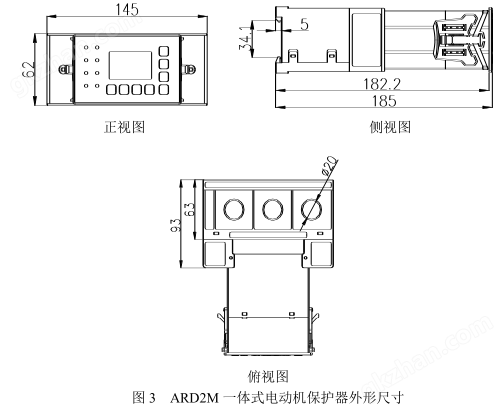

4.2 外形與開孔尺寸 (單位：mm)

外形與開孔尺寸如圖 3、4 所示：
