在印刷電路板PCB的設計和制造中，信號和電源在不同的電路層之間切換時需要依靠過孔連接，而孔的設計在其中為至關重要的一個環節。不同類型的孔（通孔、埋孔、盲孔）用于實現電氣連接、機械支撐和熱管理等功能。

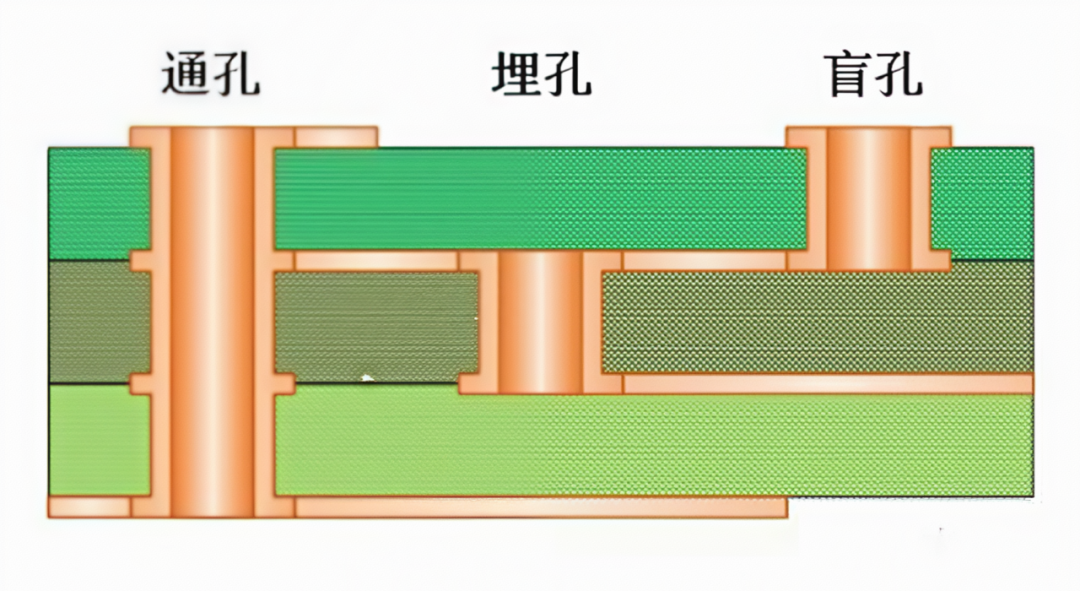

一般PCB導通孔為三種，分別是通孔、盲孔和埋孔，下面就它們的定義及特性幾方面進行介紹。

1

通孔（Through Hole）

通孔是貫穿整個PCB板層的孔，從頂層一直延伸到底層。這種孔通常用于將元器件的引腳固定在PCB上，并實現不同層之間的電氣連接。

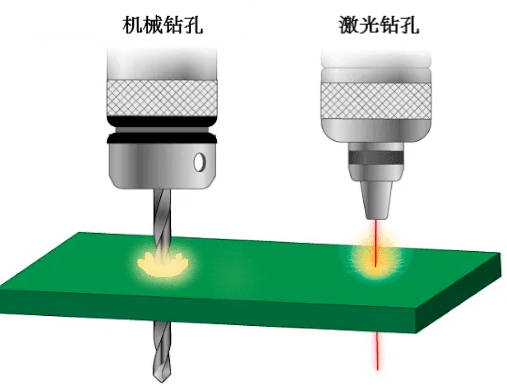

制造工藝：通孔的制造通常采用機械鉆孔或激光鉆孔技術。機械鉆孔適用于較大的孔徑，而激光鉆孔則適用于微小孔徑的加工。

應用場景：一般用于元器件安裝方面，通孔技術（THT）元器件的引腳通過通孔焊接在PCB上，提供強大的機械支撐。還可以用于電氣連接，多層PCB中各層之間的電氣連接。

優點是可以提供堅固的機械連接，適合承受較大的機械應力，相對來說制造工藝成熟，成本相對較低。但缺點也明顯，占用較多的PCB空間，限制了高密度布線?？赡苡绊懶盘柾暾裕貏e是在高速信號傳輸中。

2

盲孔（Blind Via）

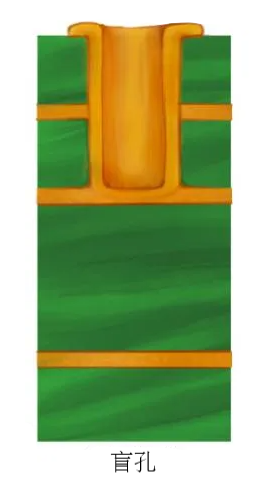

盲孔是從PCB的外層延伸到內層的孔，但并不貫穿整個PCB。它用于連接外層與一個或多個內層之間的電氣信號。

制造工藝：盲孔通常采用激光鉆孔技術，因為激光能夠精確控制鉆孔深度。盲孔的制作需要在層壓之前進行鉆孔和電鍍。

應用場景：盲孔常用于HDI板中，以增加布線密度。信號傳輸：用于減少信號路徑長度，提高信號傳輸速度。盲孔很大程度上節省了PCB布局空間，增加布線密度，并且改善信號完整性，適合高速信號傳輸。制造工藝復雜，成本較高，需要精確的深度控制，增加了制造難度。

3

埋孔（Buried Via）

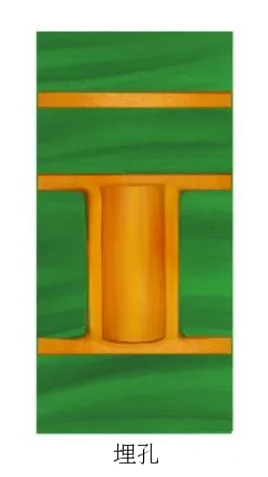

埋孔是完全位于PCB內部的孔，主要用來連接兩個或多個內層之間的電氣信號。埋孔在PCB的外層不可見。

制造工藝：埋孔的制作需要在層壓之前進行鉆孔和電鍍。通常采用機械鉆孔或激光鉆孔技術。

應用場景：主要用于多層PCB中內層之間的電氣連接。高密度布線，在不影響外層布線的情況下，實現內層的復雜連接。盲孔不占用外層空間，增加布線密度。提高PCB設計的靈活性，適合復雜電路設計。制造工藝復雜，成本較高。需要精確的制造控制，增加了生產難度。

4

比較與選擇

在PCB設計中，選擇合適的孔類型需要綜合考慮電氣性能、機械性能、制造成本和設計復雜性等因素。通孔適合于需要堅固機械連接的應用，成本較低，但不適合高密度布線。盲孔和埋孔適合高密度、高性能的PCB設計，能夠提高布線密度和信號完整性，但制造成本較高。通孔、盲孔和埋孔是PCB設計中不可或缺的元素，它們各自的特點和應用場景決定了在不同設計中的選擇。隨著電子產品向小型化、高性能方向發展，盲孔和埋孔的應用將越來越廣泛。
