一、核心材料選型

?磁棒電感?

采用高Q值鐵氧體磁棒作為核心材料，確保磁場強度和信號穩定性?。

漆包線圈繞制在鐵氧體磁棒上，需控制線圈匝數和均勻性以匹配目標頻率?。

?諧振電容?

高壓電容與磁棒電感組成LC諧振回路，諧振頻率通常為125kHz ±2%?。

?封裝材料?

外殼采用塑膠材質，內部填充硅膠或高彈性PUR聚氨酯膠水，增強密封性和耐候性?。

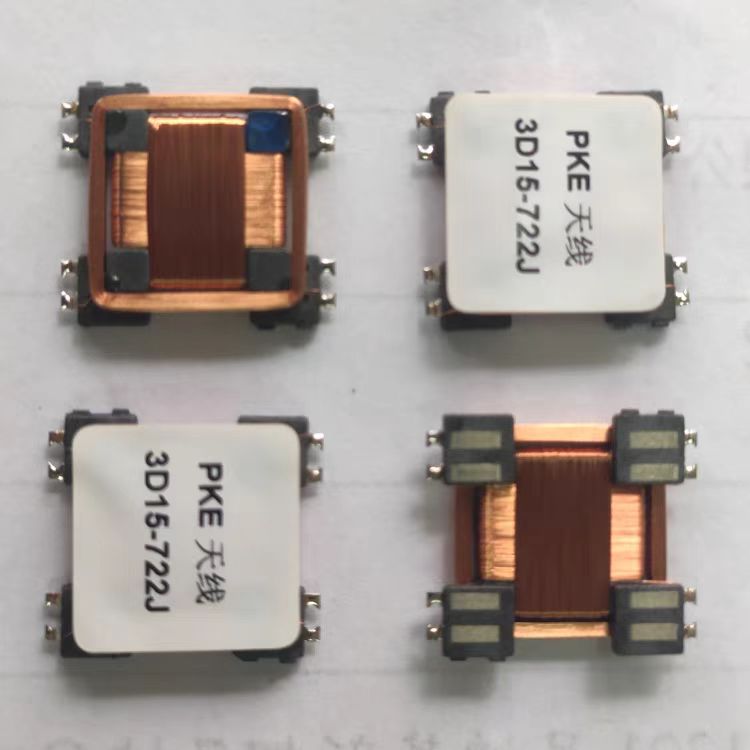

中山邁易科技 ?PKE天線

二、結構設計與組裝

?磁棒與線圈組合?

鐵氧體磁棒包裹漆包線圈后，上下兩側緊貼FR4環氧板，外部套接熱縮套管固定?。

線圈末端焊接至接插件（如端子或PCB），確保電氣連接可靠?。

?三維布局優化?

為減少信號盲區，可采用多軸（X/Y/Z）天線布局，或直接使用3D立體感應天線設計?。

?抗干擾處理?

外殼與金屬部件保持距離，避免磁場衰減和頻率漂移?。

汽車pke低頻天線

三、工藝流程

?繞線與焊接?

漆包線均勻繞制于鐵氧體磁棒，并通過焊接與電容、接插件連接?。

?封裝與固化?

將磁棒線圈組件裝入塑膠外殼，灌封硅膠或聚氨酯膠水，通過高溫固化密封?。

?調測與檢測?

使用專業設備檢測諧振頻率、Q值和感應距離，確保參數符合設計要求?。

完成6道以上檢測流程，包括密封性測試、耐溫測試和信號穩定性驗證?。

四、技術要點

?頻率匹配?

通過調整電感量和電容值，使諧振頻率精準匹配125kHz或其他目標頻段?。

?低功耗設計?

結合低功耗芯片（如Si3933），優化天線信號接收靈敏度（可達80μVrms）?。

?環境適應性?

材料需通過ROHS和REACH認證，耐受-40°C~85°C溫度范圍及震動、潮濕環境?。

五、應用場景

主要用于車輛無鑰匙進入系統（PKE），支持低頻喚醒和雙向通信，實現車門解鎖、啟動等功能?。

通過上述方法制作的PKE低頻天線，兼具高穩定性、抗干擾性和長壽命，可滿足汽車智能系統的嚴苛需求?。

汽車智能鑰匙系統中的低頻天線功能和應用
