TPS7A6201-Q1 是一款低壓差線性穩壓器，專為輕負載應用中的低功耗和小于 25 μA 的靜態電流而設計。該器件具有集成的過電流保護功能，旨在實現即使使用低 ESR 陶瓷輸出電容器也能穩定運行。輸出電壓可使用外部電阻器進行編程。低電壓跟蹤功能允許使用更小的輸入電容器，并且可能無需在冷啟動條件下使用升壓轉換器。由于這些特性，該器件非常適合各種汽車應用的電源。
*附件：TPS7A6201-Q1 具有 25μA 靜態電流的 300mA、40V、低壓差穩壓器 數據表.pdf

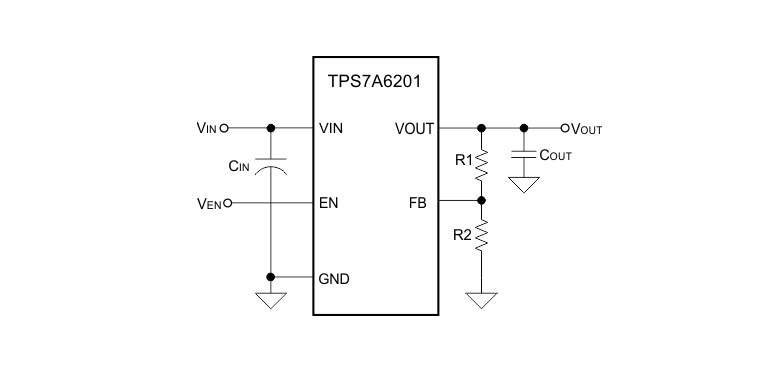

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 125°C，T一個
  • 結溫：–40C 至 150C，TJ
• 低壓差電壓：
  • I 時為 300 mV 外 = 150 毫安
• 7V 至 40V 寬輸入電壓范圍，瞬態電壓高達 45V
• 300mA 最大輸出電流
• 超低靜態電流：
  • 我靜態輕負載時 = 25 μA（典型值）
  • 我 睡 < 2 μA（當 EN = 低電平時）
• 2.5V 至 7V 可調輸出電壓
• 低 ESR 陶瓷輸出穩定電容器
• 集成故障保護：
  • 短路和過流保護
  • 熱關斷
• 低輸入電壓跟蹤
• 熱增強型功率包：
  • 5 引腳 TO-263 （KTT， D2PAK）

參數

方框圖

1. 產品概述

• ?型號?：TPS7A6201-Q1
• ?類型?：低壓差（LDO）線性電壓穩壓器
• ?特點?：具有25μA靜態電流，最大輸出電流300mA，輸入電壓范圍7V至40V，適用于汽車應用。

2. 主要特性

• ?AEC-Q100認證?：適用于汽車應用，溫度等級1：-40°C至125°C（TA），-40°C至150°C（TJ）。
• ?低靜態電流?：典型值為25μA（輕載時），休眠模式下小于2μA。
• ?低壓差電壓?：300mV @ 150mA輸出電流。
• ?寬輸入電壓范圍?：7V至40V，可承受高達45V的瞬態電壓。
• ?輸出電壓可調?：2.5V至7V，通過外部電阻編程。
• ?故障保護?：集成短路保護、過流保護和熱關斷功能。
• ?低輸入電壓跟蹤?：允許使用更小的輸入電容，可能消除冷啟動時的升壓轉換器需求。

3. 應用領域

• 汽車音響系統
• 電池管理系統（BMS）
• 混合儀表板

4. 電氣特性

• ?輸入電壓?：7V至40V
• ?輸出電壓調節?：±2%（典型值）
• ?線性調整率?：15mV（VOUT=7V），20mV（VOUT=3.3V）
• ?負載調整率?：25mV（VOUT=7V），35mV（VOUT=3.3V）
• ? 電源抑制比（PSRR） ?：60dB @ 100Hz，30dB @ 150kHz
• ?熱關斷溫度?：165°C，遲滯10°C

5. 封裝與尺寸

• ?封裝類型?：5引腳TO-263（KTT, D2PAK）
• ?尺寸?：10.16mm × 8.42mm
• ?熱阻?：θJA（高K材料）30.2°C/W，θJA（低K材料）34.4°C/W

6. 應用與實施

• ?輸出電容?：推薦使用低ESR陶瓷電容，確保穩定性。
• ?布局指南?：提供了詳細的布局建議，以優化熱性能和電氣性能。
• ?電源推薦?：輸入電源應穩定，且位于靠近設備的位置，以減少電壓波動。

7. 文檔與支持

• 提供了詳細的數據表、應用電路、布局指南以及社區資源鏈接。
• 支持通過TI E2E?論壇獲取快速的設計幫助和驗證答案。
