MAX12005衛星IF開關技術手冊
概述

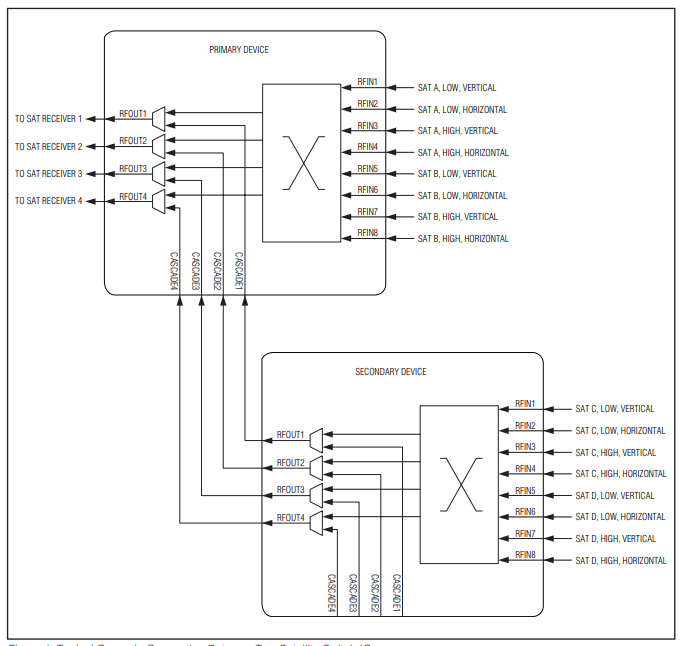

MAX12005衛星IF開關IC設計用于支持多用戶系統，提供兩組四通道通用的低噪聲模塊(LNB)，所構成的開關矩陣用于切換4個衛星接收機。通過級聯選項，配合另一片衛星IF開關IC，可以輕松擴展至16路衛星IF輸入的信號切換。利用兩片IC并增加8個輸入分離器，還可實現將八路衛星IF輸入分配至八個衛星接收器的配置。可以選擇+6dB或+12dB輸入增益補償分離器的插入損耗。
器件提供兩種開關控制方式，每片IC包含4個DiSEqC? 2.0解碼器和4個交替變化的頻率/電壓解碼器。解碼器采用內部可微調的振蕩器，簡化了MAX12005在任意系統中的應用。提供4種工作模式，包括：LNB模式(LNB內部使用)、主機級聯模式、從機級聯模式和單機模式。
該款衛星IF開關采用先進的SiGe工藝，提供48引腳TQFN無鉛表貼封裝(7mm x 7mm)。
數據表：*附件：MAX12005衛星IF開關技術手冊.pdf
應用
- 直接廣播衛星接收機
- L波段分配器
- 衛星IF分配
特性
- 8路輸入至4路輸出矩陣開關
- 利用級聯主/從選項能夠擴展至16路輸入
- 950MHz至2150MHz工作頻率
- 開關隔離度大于30dB
- 0/+6dB/+12dB輸入增益選擇，用于補償分離器的插入損耗
- 所有輸入級增益步長由模擬設置引腳控制
- 4個集成DiSEqC 2.0解碼器，內置振蕩器
- 交替變化的頻率/電壓檢測
- 2kV HBM ESD保護
引腳配置

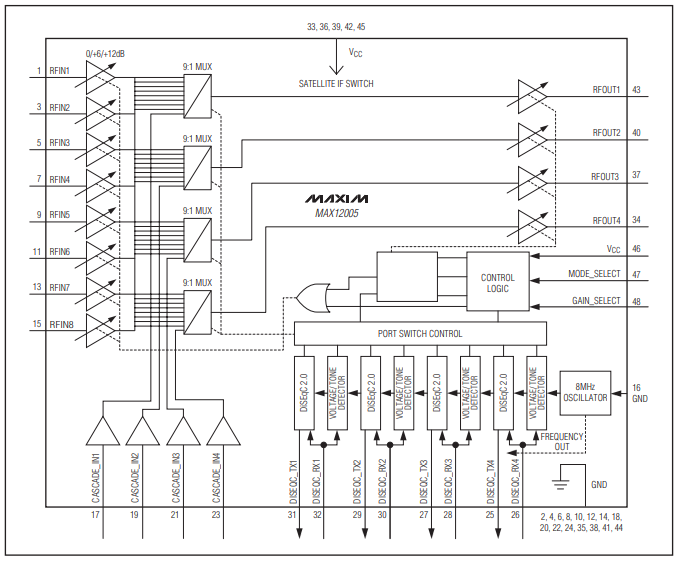

邏輯圖
DiSEqC接口根據DiSEqC總線功能規范版本4.2設計。支持所有成幀字節OxE0至OxE7。支持以下地址字節:
