概述
MAX4888/MAX4889高速無源開關可在兩個接收端之間切換PCI Express? (PCIe)數據。MAX4888是四路單刀/雙擲(4 x SPDT)開關，非常適合在兩個接收端之間切換2路單向PCIe數據。MAX4889是八路單刀/雙擲(8 x SPDT)開關，能夠在四個接收端之間切換4路單向PCIe數據。MAX4888/MAX4889具有一個數字控制輸入(SEL)，用于切換信號路徑。

MAX4888/MAX4889工作于3.0V至3.6V單電源，并可工作在低至+1.65V的電壓。MAX4888提供3.5mm x 5.5mm、28引腳TQFN封裝；MAX4889提供3.5mm x 9.0mm、42引腳TQFN封裝。工作溫度范圍為-40°C至+85°C。
數據表：*附件：MAX4888 MAX4889 2.5Gbps PCI Express無源開關技術手冊.pdf

應用

• 臺式計算機
• 筆記本電腦
• 服務器/存儲局域網

特性

• 1.65V至3.6V單電源供電
• 相同線對的輸出偏差為7ps
• 120μA (最大值)低靜態電流
• 支持PCIe Gen I數據速率
• 流暢的引腳排列，便于布線
• 引腳兼容于工業標準產品
• 無鉛封裝

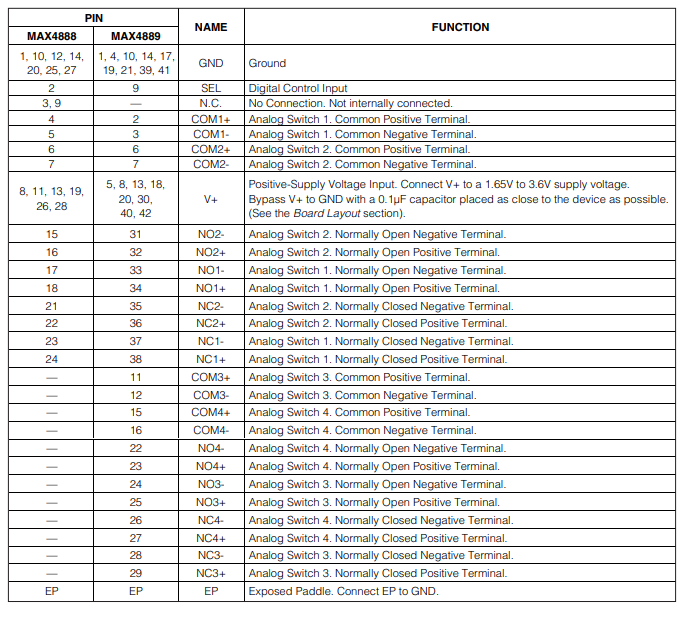

引腳配置描述

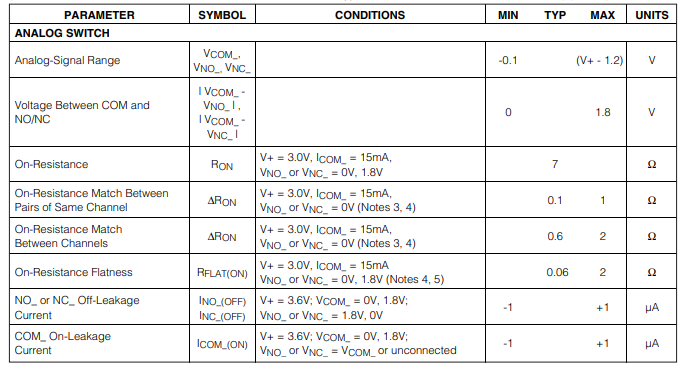

電特性

典型操作特性

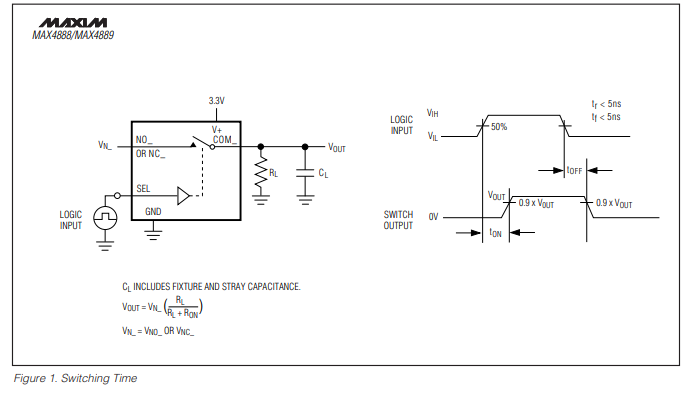

測試電路/時序圖

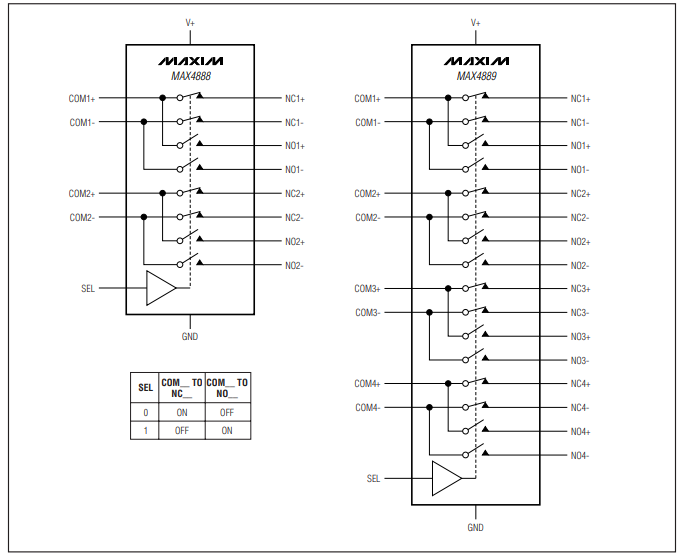

框圖

應用信息

PCIe切換

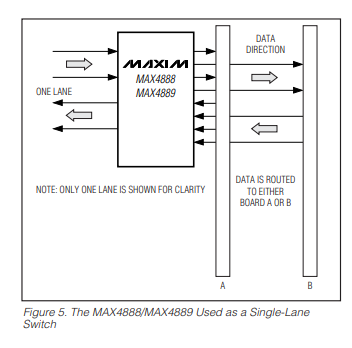

MAX4888/MAX4889 的主要應用在于重新分配PCIe通道（見圖5）。例如，在圖形應用中，一些制造商發現，將一條16通道的PCIe總線拆分成兩條8通道的總線，性能可提升近兩倍。兩個較為突出的例子是SLI?（Scaled Link Interface）和CrossFire?。MAX4889可使計算機主板在使用單塊16通道圖形卡時正常運行，之后還能升級為雙顯卡。同樣的主板也可搭配雙卡槽使用，用戶可通過跳線或三線軟件在單卡和雙卡操作間切換。

電路板布局

高速開關需要合適的電路板布局和設計流程來實現最佳性能。應使設計受控阻抗的PCB走線盡可能短，或遵循PCIe規范。確保電源旁路電容盡可能靠近器件放置。建議使用多個旁路電容。將所有接地端和外露焊盤連接到大面積接地層。
