概述
MAX4888B/MAX4888C是兩路雙刀/雙擲(2 x DPDT)、高速無源開關，非常適合在兩個接收端之間切換2路單向PCI Express? (PCIe)數據。器件具有一個雙路數字控制輸入，用于切換信號路徑。MAX4888C專用于輸入、輸出均采用電容耦合的系統(例如：SAS、SATA、XAUI和 PCIe)，具有10μA (典型值)源出電流，在AOUT_和BOUT_引腳提供對地60kΩ (典型值)的內部偏置電阻。

器件工作于+3.3V (典型值)單電源。這兩款器件采用工業標準的3.5mm x 9.0mm、28引腳TQFN封裝；工作于-40°C至+85°C擴展級溫度范圍。
數據表：*附件：MAX4888B MAX4888C高達8.0Gbps的雙通道無源開關技術手冊.pdf

應用

• 臺式PC
• 筆記本PC
• 服務器

特性

• +3.3V單電源供電
• 支持PCIe I代、II代和III代數據速率
• 支持高達6.0Gbps SAS /SATA信號
• 支持其它高速接口(如XAUI)
• 優異的帶寬回波損耗指標
• 小尺寸3.5mm x 5.5mm、28引腳TQFN封裝

典型操作電路

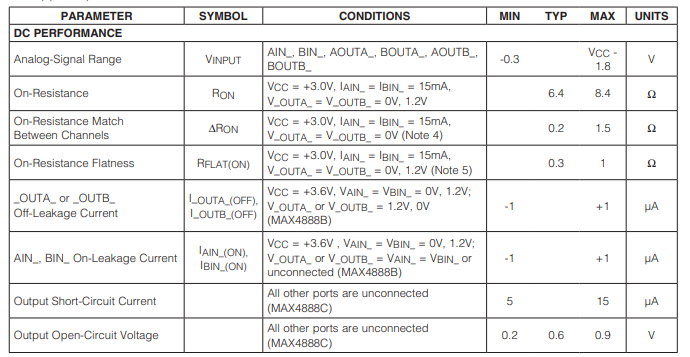

電特性

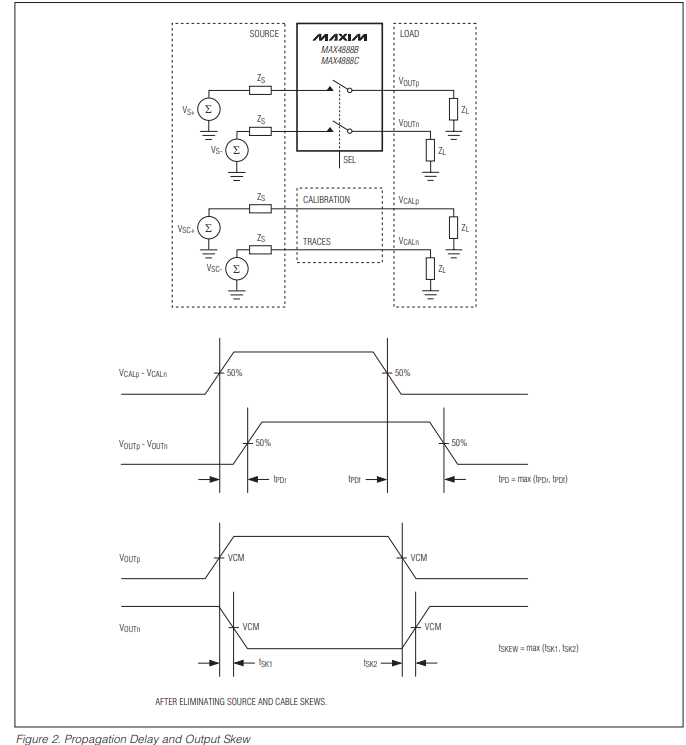

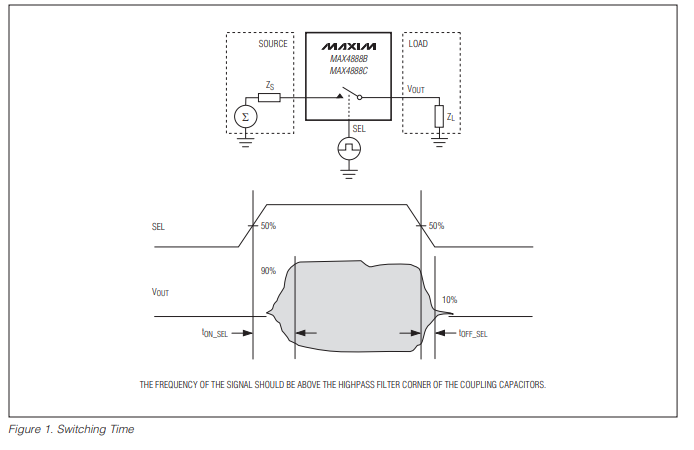

測試電路/時序圖

測試電路/時序圖

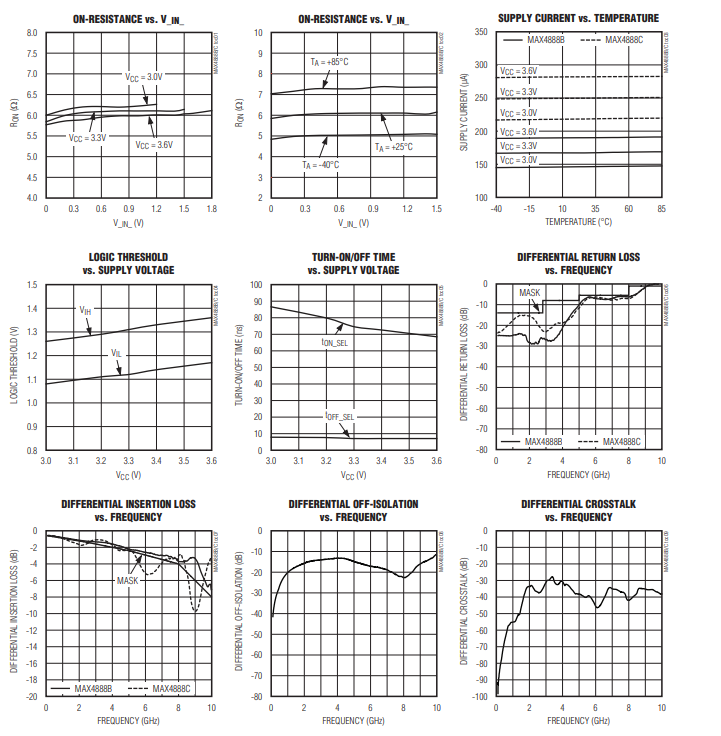

典型操作特性

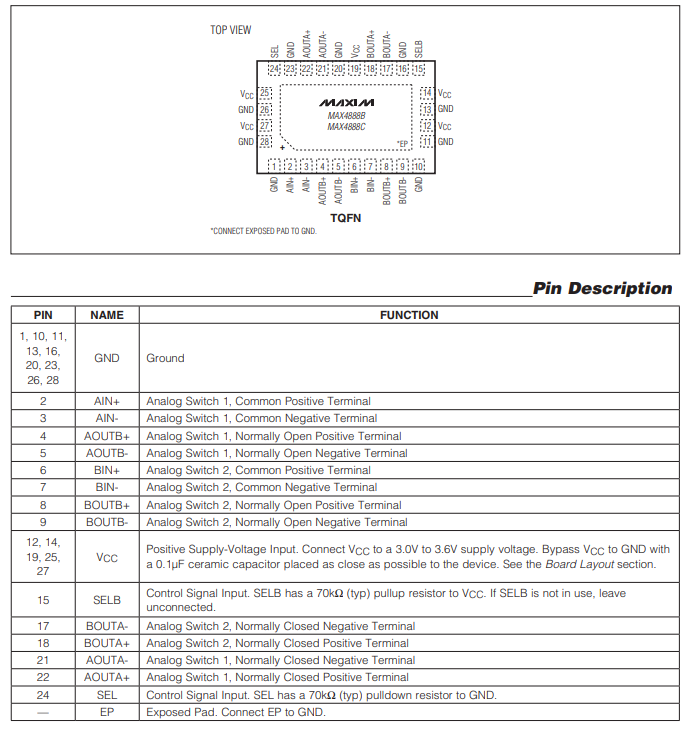

引腳配置描述

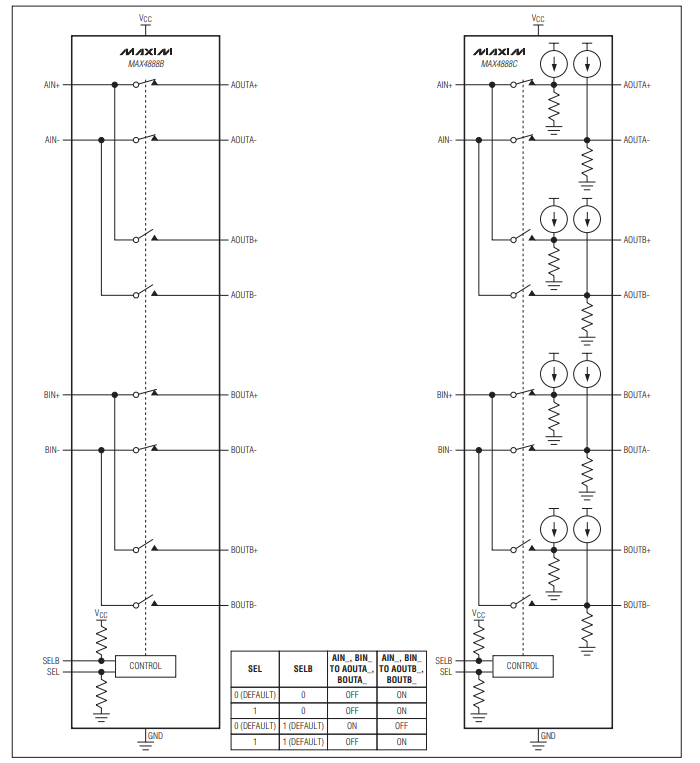

功能圖/真值表

應用信息

高速切換

這些器件的主要應用是實現資源共享。例如，一條PCIe或SAS通道可由單個主機和兩個設備共享。這可用于冗余設計，或用于共享物理通道，以及在單個主機和兩個設備之間或兩個主機和一個設備之間路由通道。

電路板布局

高速開關需要合適的電路板布局和設置流程，以實現最佳性能。應使PCB走線盡可能短，或根據PCIe規范確保走線阻抗受控。務必將電源旁路電容盡可能靠近放置。建議使用多個旁路電容。將所有接地端和外露焊盤連接到大面積接地層。
