概述
MAX4889B/MAX4889C高速無源開關可在臺式機或筆記本PC的兩個接收端之間切換PCI Express? (PCIe)數據。MAX4889B/MAX4889C是四路雙刀/雙擲(4 x DPDT)開關，非常適合在兩個接收端之間切換4路單向PCIe數據。MAX4889B/MAX4889C具有一個數字控制輸入(SEL)，用于切換信號路徑。

MAX4889C專用于輸入和輸出均采用容性耦合的系統(例如：SAS)，提供10μA (典型值)源電流，_OUT_端接有對地的60kΩ (典型值)內部偏置電阻。

MAX4889B/MAX4889C可完全工作于+3.3V (典型值)單電源。這兩款器件采用工業標準的3.5mm x 9.0mm、42引腳TQFN封裝；工作于-40°C至+85°C擴展級溫度范圍。
數據表：*附件：MAX4889B MAX4889C 2.5 5.0 8.0Gbps PCIe無源開關技術手冊.pdf

應用

• 臺式PC
• 筆記本PC
• 服務器
• 視頻圖形卡—SLI? (可擴展連接接口)和CrossFire?

特性

• +3.3V單電源供電
• 支持PCIe Gen I、Gen II和GEN III數據速率
• 支持SAS I、SAS II和SAS 6.0Gbps (MAX4889C)
• 優異的回波損耗指標
  • 4.0GHz下優于-22dB (典型值)
• 小尺寸3.5mm x 9.0mm、42引腳TQFN封裝
• 采用工業標準的引腳排列

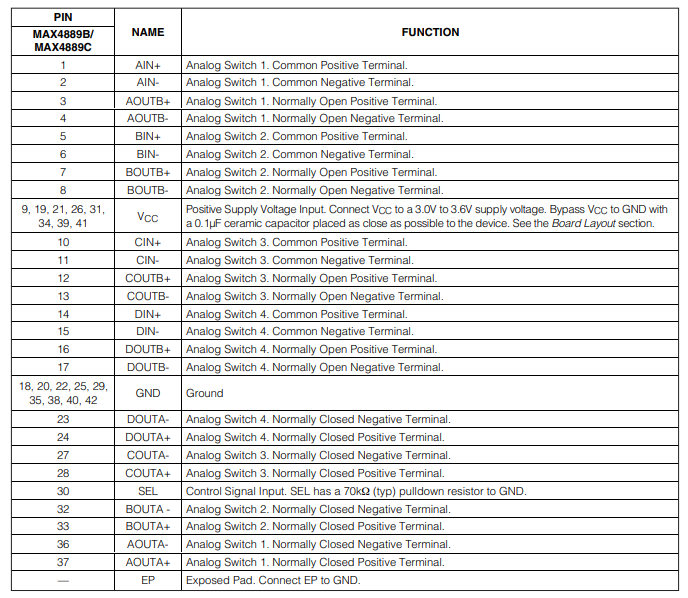

引腳配置描述

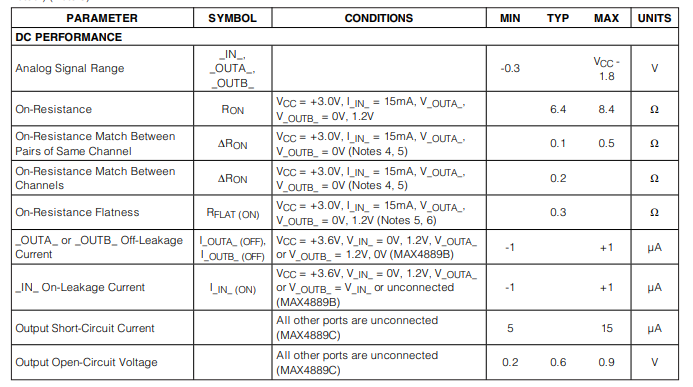

電特性

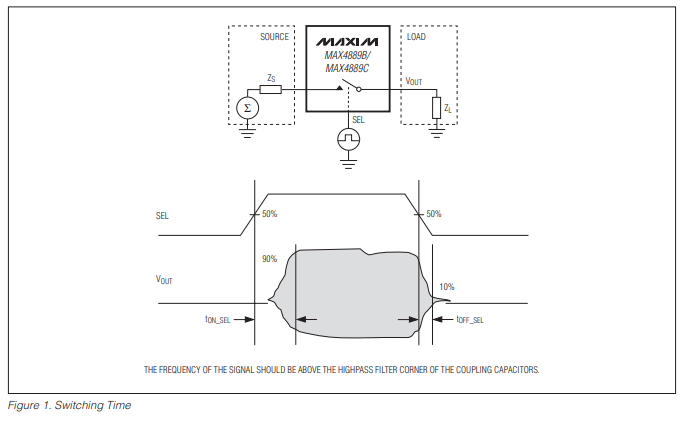

測試電路/時序圖

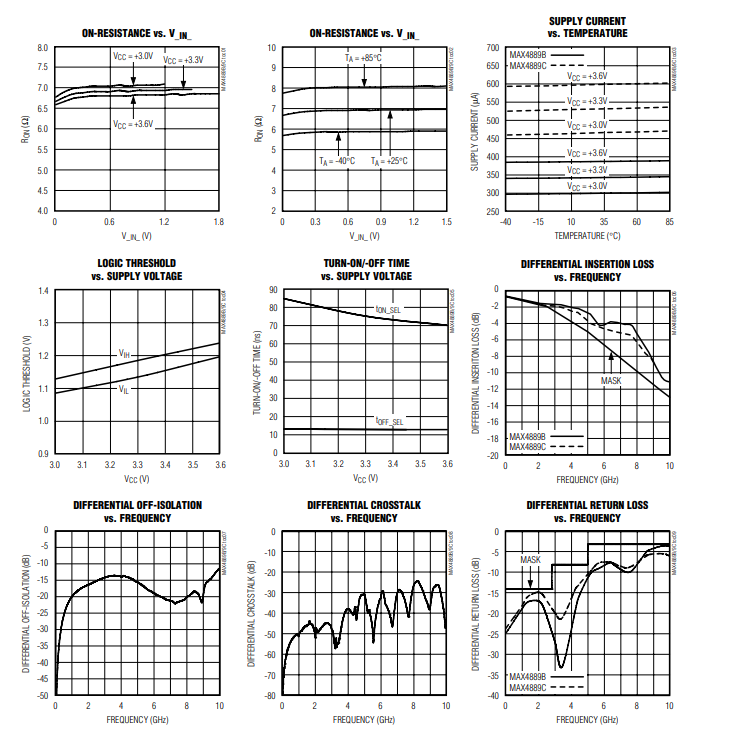

典型操作特性

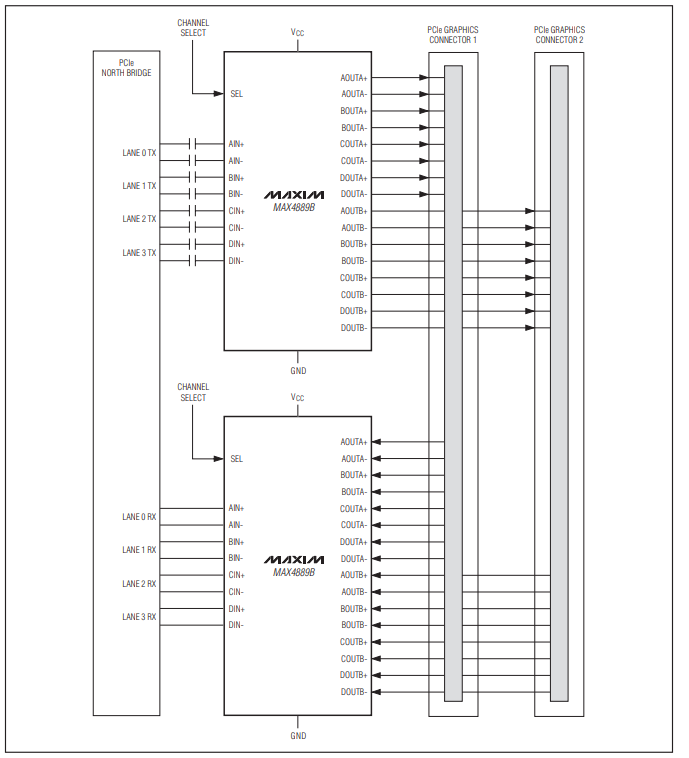

典型操作電路:視頻圖形卡

應用信息

PCIe切換

MAX4889B/MAX4889C 的主要應用在于重新分配PCIe通道。例如，在圖形應用中（見典型工作條件：視頻圖形卡），一些制造商發現，通過將一條16通道的PCIe總線拆分為兩條近乎雙工的總線，能夠提高性能。其中兩款較為突出的示例產品是SLI（Scaled Link Interface）和CrossFire。MAX4889Bs 可精準控制母板，通過單塊16通道圖形卡實現合理運行，之后還可升級為雙顯卡。

電路板布局

高速開關需要合適的電路板布局和設置流程，以實現最佳性能。應使PCB走線盡可能短，或根據PCIe規范確保走線阻抗受控。務必將電源旁路電容盡可能靠近放置。建議使用多個旁路電容。將所有接地端和外露焊盤連接到大面積接地層。
