概述
ADG918/ADG919是采用CMOS工藝制成、具有高隔離和低插入損耗特點并且頻率達1 GHz的寬帶開關。 ADG918是一款具有50 ?端接分流引腳的吸收式（匹配）開關，而ADG919則是一款反射式開關。 這些器件設計為在DC至1 GHz頻率范圍內具有高隔離特性。 它們集成了片內CMOS控制邏輯，從而無需外部控制電路。 控制輸入均兼容CMOS和LVTTL。 這些CMOS器件具有低功耗特性，使其非常適合無線和通用高頻開關應用。
數據表：*附件：ADG918寬帶、43dB隔離(1 GHz)、CMOS 1.65V至2.75V、Mux SPDT開關技術手冊.pdf

產品聚焦

1. ?43 dB關斷隔離(1 GHz)。
2. 0.8 dB插入損耗(1 GHz)。
3. 小型8引腳MSOP/LFCSP封裝。

應用

• 無線通信
• 通用RF開關
• 雙頻段應用
• 高速濾波器選擇
• 數字收發器前端開關
• IF開關
• 調諧器模塊天線分集切換
  特性
• 寬帶開關： -3 dB（4 GHz時）
• 吸收式/反射式開關
• 高關斷隔離：43 dB（1 GHz時）
• 低插入損耗：0.8 dB（1 GHz時）
• 1.65 V至2.75 V單電源供電
• CMOS/LVTTL控制邏輯
• 8引腳MSOP和小型3 mm x 3 mm LFCSP封裝
• 低功耗(<1 μA)

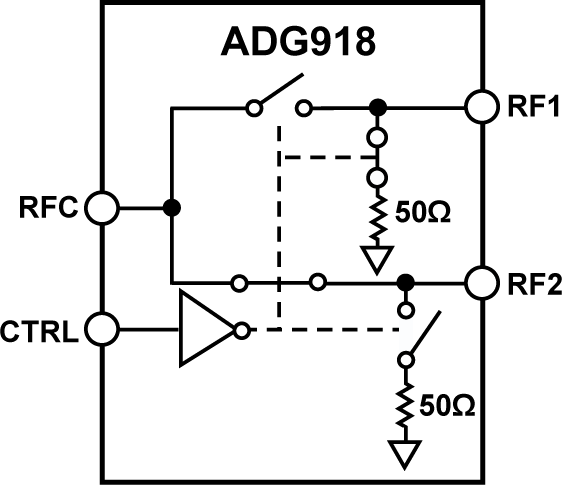

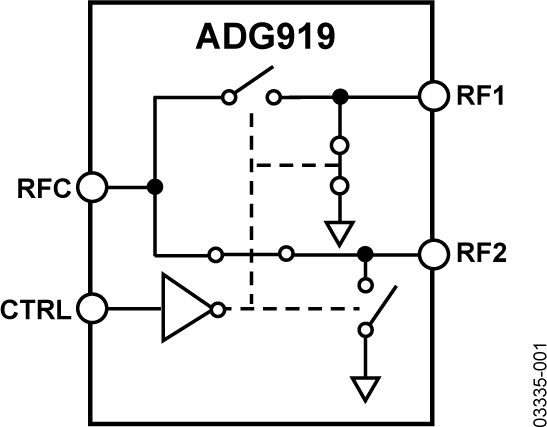

  框圖

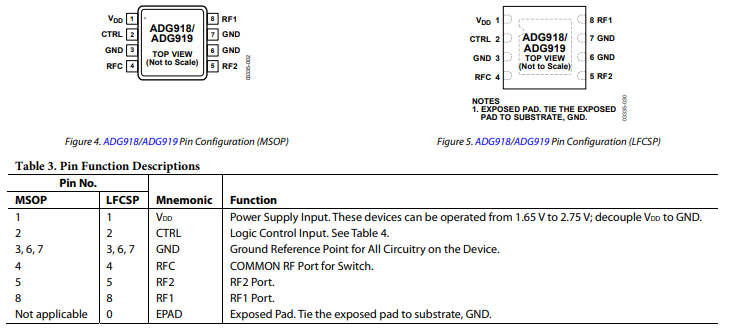

引腳配置

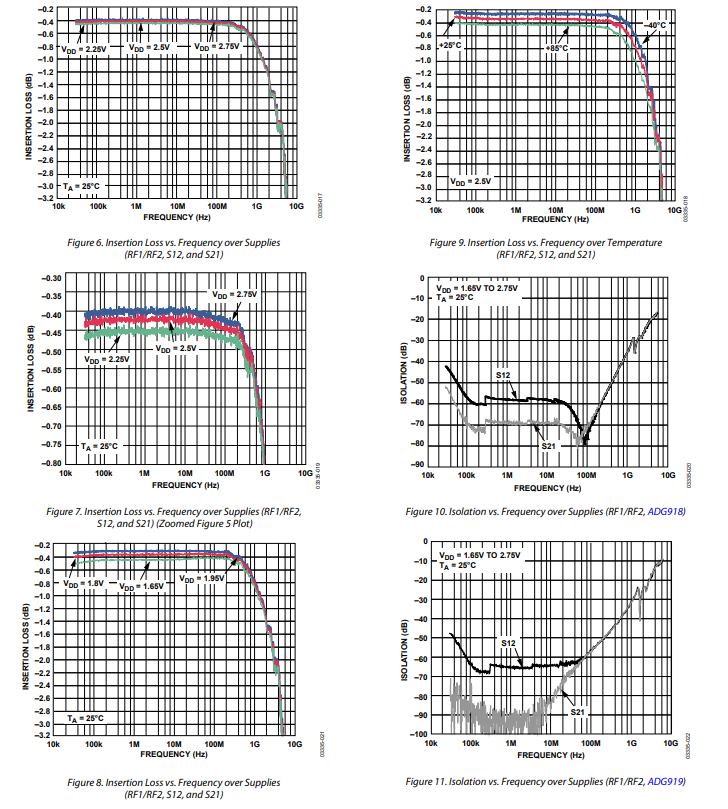

典型性能特征

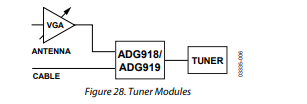

ADG918可用于調諧器模塊，在有線電視輸入和無線天線之間進行切換。該設備也非常適合用作天線分集開關，將不同的天線切換到調諧器。

ADG919可以用作2:1解復用器，在不同濾波器之間切換高頻信號，并將信號多路復用至輸出端。
