HMC321A GaAs MMIC SP8T非反射式正控制開關，DC-8GHz技術手冊
概述
HMC321ALP4E是一款寬帶非反射GaAs SP8T開關，采用低成本無引腳表貼封裝。該開關頻率范圍為DC至8 GHz，具有高隔離和低插入損耗。該開關還集成了板載二進制解碼電路，將所需邏輯控制線減至三條。該開關采用0/+5 V正控制電壓工作，所需固定偏置為+5 V。該開關適用于50 Ω或75 Ω系統。
數據表：*附件：HMC321A GaAs MMIC SP8T非反射式正控制開關，DC-8GHz技術手冊.pdf
應用
該開關適用于DC - 8.0 GHz 50 Ω或75 Ω系統：
- 寬帶
- 光纖產品
- 開關濾波器組
- 低于8 GHz的無線應用
特性
- 寬帶性能：DC - 8 GHz
- 高隔離度：>30 dB (6 GHz)
- 低插入損耗：2.5 dB (6 GHz)
- 集成式正電源3:8 TTL解碼器
- 24引腳4×4mm QFN封裝：9 mm2
框圖

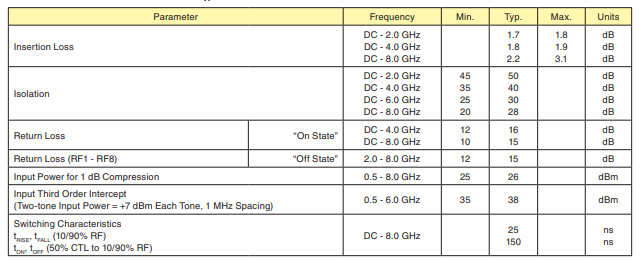

電氣規格

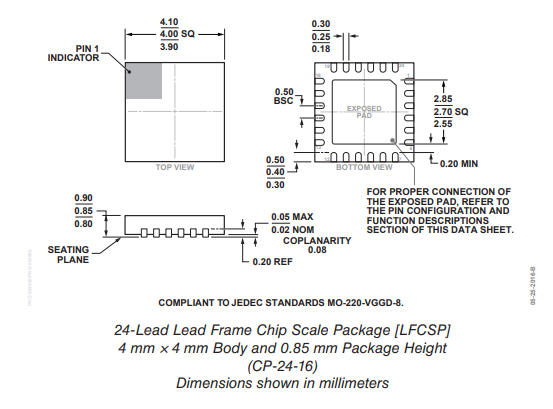

外形圖

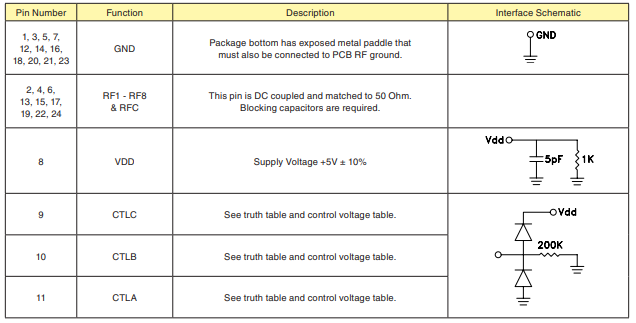

引腳描述

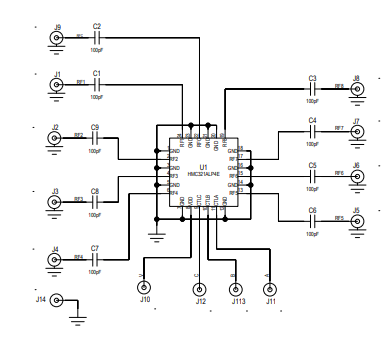

應用電路

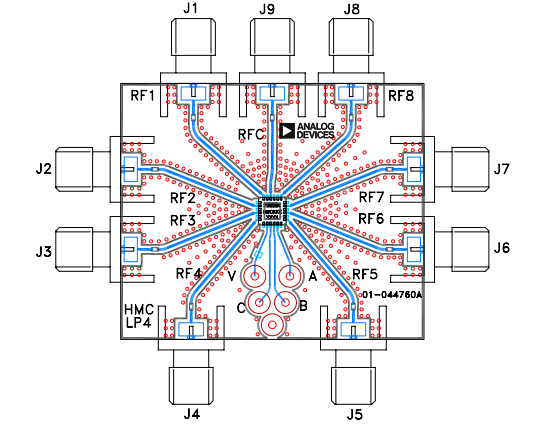

評估PCB
