HMC322ALP4E GaAs MMIC SP8T非反射式開關，DC-8GHz技術手冊
簡介
HMC322ALP4E是一款寬帶非反射GaAs MESFET SP8T開關，采用低成本無引腳表貼封裝。 該開關頻率范圍為DC至8 GHz，具有高隔離和低插入損耗。 該開關還集成了片內二進制解碼電路，將所需邏輯控制線減至三條。 該開關采用0/-5V負控制電壓工作，所需固定偏置為-5V。 該開關適用于50歐姆或75歐姆系統。
數據表：*附件：HMC322ALP4E GaAs MMIC SP8T非反射式開關，DC-8GHz技術手冊.pdf
特性
- 寬帶性能： DC - 8.0 GHz
- 高隔離度： >30 dB@ 6 GHz
- 低插入損耗: 2.4 dB@ 6 GHz
- 集成式3:8 TTL解碼器
- 24引腳4x4mm QFN封裝： 9 mm2
應用
該開關適用于DC - 8.0 GHz 50歐姆或75歐姆系統：
- 寬帶
- 光纖產品
- 開關濾波器組
- 低于8 GHz的無線應用

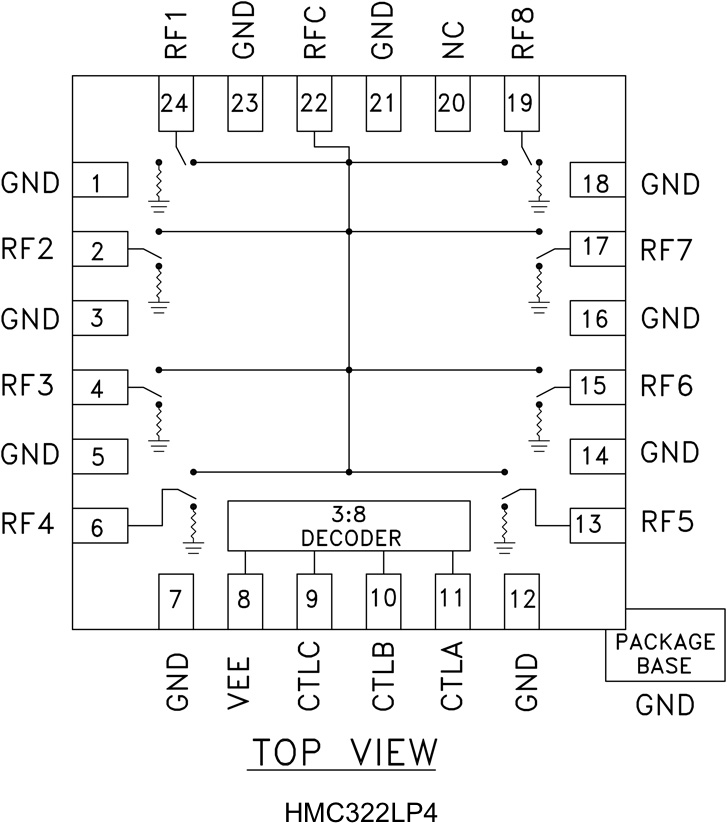

框圖

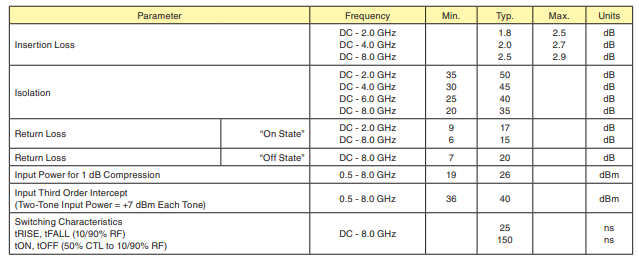

電氣規格

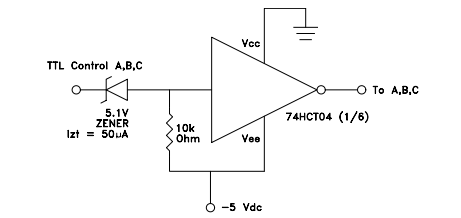

TTL接口電路

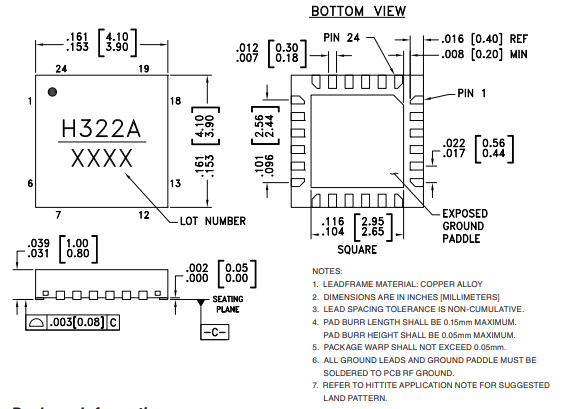

外形圖

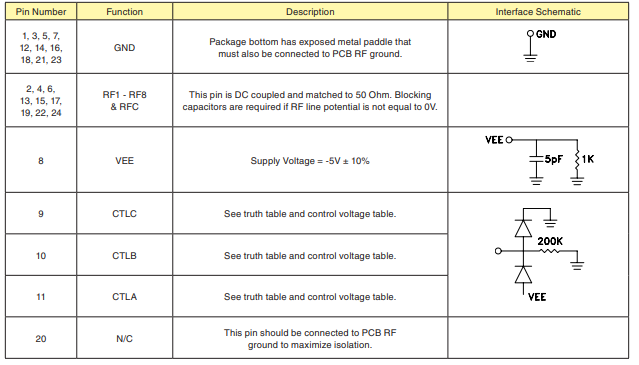

引腳描述
