HMC641ALC4 GaAs MMIC SP4T非反射式開關,DC-20 GHz技術手冊

要長高 ? 2025-03-07 16:55 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

概述

HMC641ALC4是一款寬帶反射GaAs pHEMT SP4T開關,采用緊湊型4x4 mm陶瓷封裝。 該開關頻率范圍為DC至20 GHz,具有高隔離、低插入損耗和片內端接隔離端口。 該開關還集成了片內二進制解碼電路,將所需邏輯控制線數從四條減至兩條。 HMC641ALC4由0/ -5V邏輯控制,具有快速開關速度,且直流功耗比基于pin二極管的解決方案小。
數據表:*附件:HMC641ALC4 GaAs MMIC SP4T非反射式開關,DC-20 GHz技術手冊.pdf

應用

特性

  • 寬帶性能: DC - 20 GHz
  • 高隔離度: 42 dB (12 GHz)
  • 低插入損耗: 2.1 dB (12 GHz)
  • 集成式2:4 TTL解碼器
  • 24引腳4x4mm SMT封裝

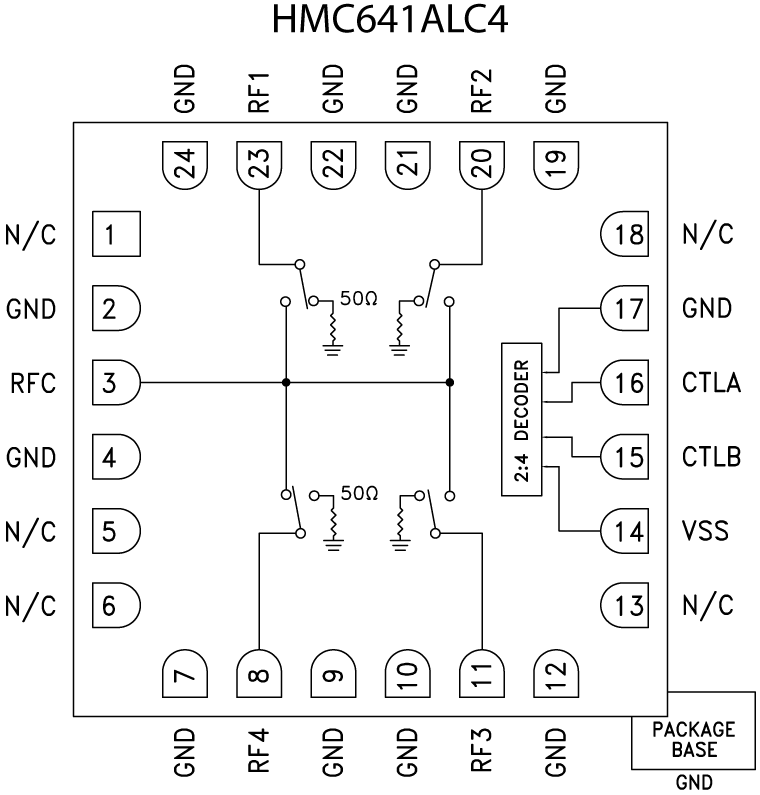

框圖

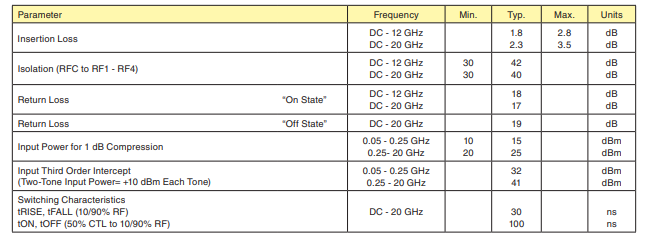

電氣規格

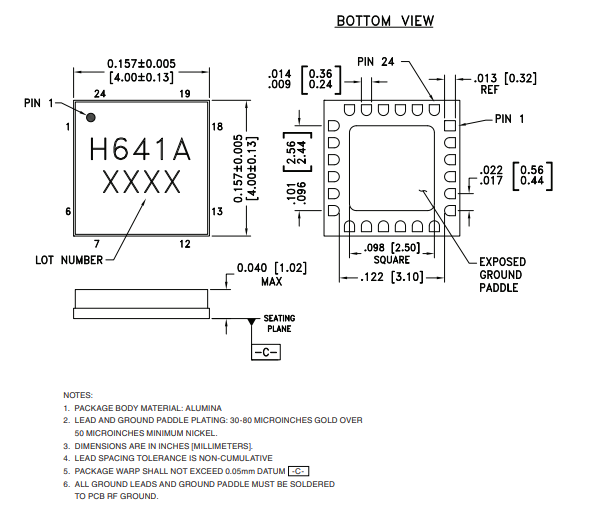

外形圖

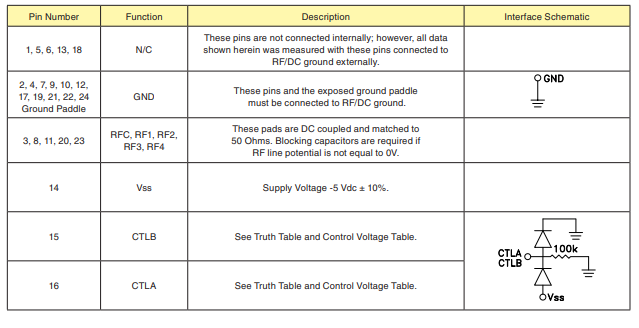

引腳描述

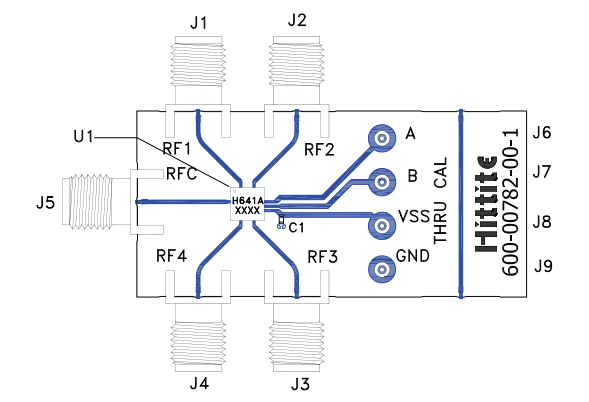

評估PCB
