概述

ADH8412S-CSL 是一種砷化鎵 （GaAs） 整體微波 集成電路 （MMIC），假晶高電子 遷移率晶體管 （pHEMT），低噪聲寬帶放大器，用于 工作頻率范圍為 0.4 GHz 至 11 GHz。

ADH8412S-CSL 提供 15.5 dB 的典型增益，即 1.4 dB 典型噪聲系數和典型輸出三階交調截點 （OIP3） ≤33 dBm，采用 5 V 漏極電源電壓時僅需 60 mA。 飽和輸出功率 （P ~SAT） 為 ≤20.5 dBm（典型值）使 低噪聲放大器 （LNA） 用作本振 （LO） 驅動器 對于許多 Analog Devices， Inc.，平衡、同相和正交 （I/Q） 或鏡像抑制混頻器。

ADH8412S-CSL 還具有內部的輸入和輸出 匹配 50 Ω，使該器件成為表面貼裝的理想選擇 基于技術 （SMT） 的空間應用程序。 ADH8412S-CSL 采用 2 mm × 2 mm、6 引腳引腳封裝 幀芯片級封裝 （LFCSP）。
數據表：*附件：ADH8412S：低噪聲放大器，0.4GHz至11GHz技術手冊.pdf

特性

• 低噪聲系數：0.4 GHz 至 3 GHz 時為 1.4 dB（典型值）
• 單正電源（自偏置）
• 高增益：≤15.5 dB（典型值）
• 高 OIP3：≤33 dBm（典型值）
• 符合 RoHS 標準的 2 mm × 2 mm 6 引腳 LFCSP 封裝

商業航天特色

• 支持航空航天應用
• 晶圓擴散批次可追溯性
• 輻射監測儀
• 總電離劑量 （TID）
• 脫氣表征

應用

• 中低地球軌道 （LEO/MEO） 衛星
• 航空
• 測試儀器
• 電信
• 軍用雷達和通信
• 電子戰
• 航空 航天

框圖

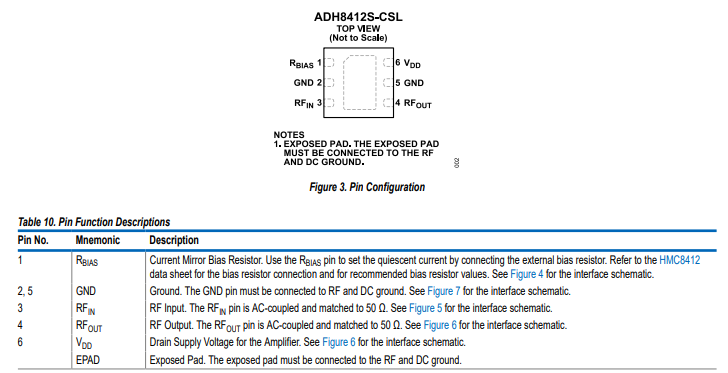

引腳配置

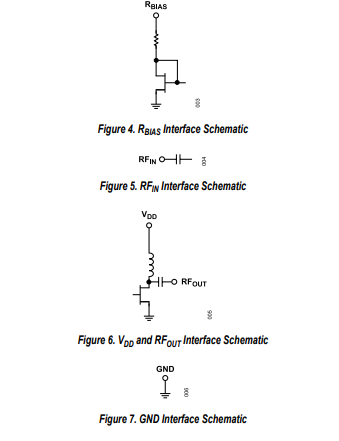

接口示意圖

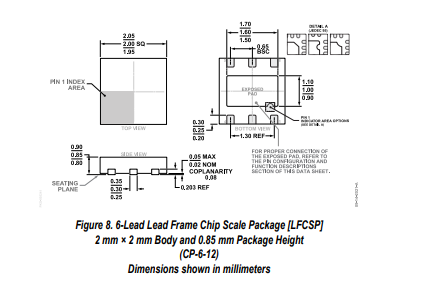

輪廓尺寸
