STM32最小系統板電路知識學習

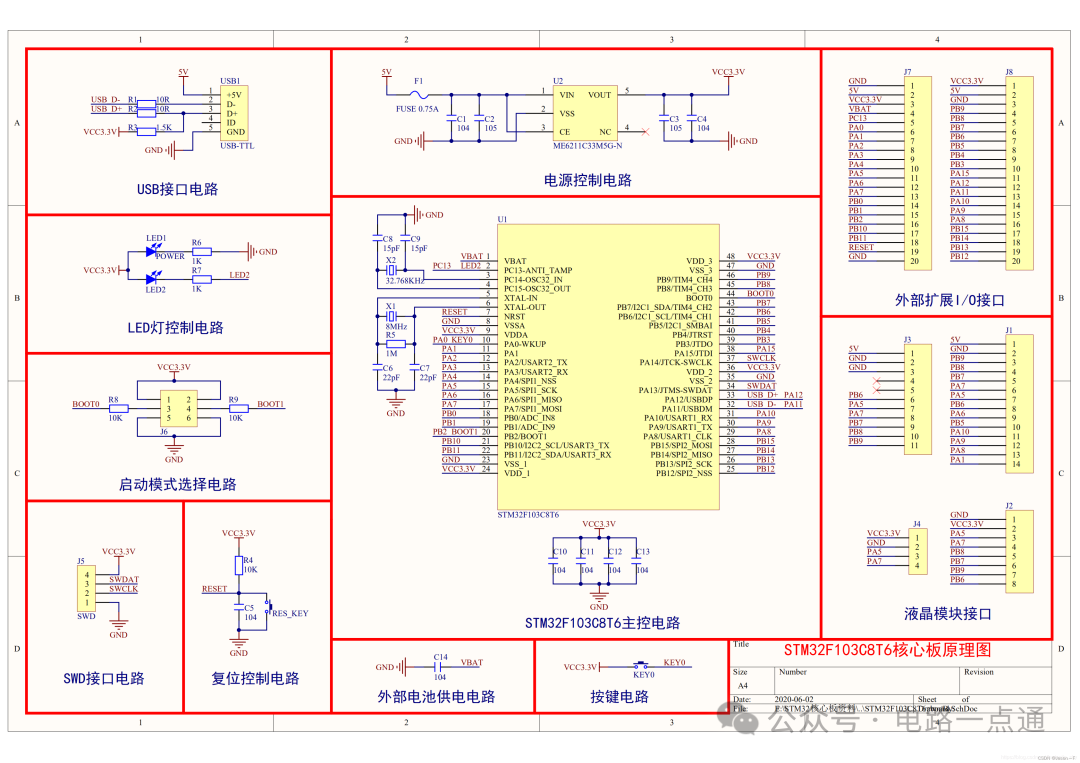

單片機最小系統是指用最少的電路組成單片機可以工作的系統，通常最小系統包含：電源電路、時鐘電路、復位電路、調試/下載電路，對于STM32還需要啟動選擇電路。總之，剛開始如果不太懂電路的話，就抄別人的電路，然后自己拼湊。下圖為stm32c8t6經典電路原理圖

文章目錄

提示：以下是本篇文章正文內容，下面案例可供參考

一、電源轉換電路

開發板通常采用USB供電，通常USB都為5V，因此需要將5V轉換成3.3V，使用TPS73633或者AMS1117芯片電源芯片即可實現。

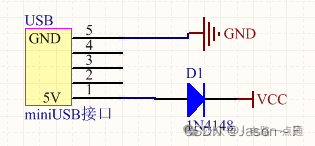

首先設計電源入口部分，現在大多數開發板所使用的都是USB的5V供電，所以我們本次設計也采用USB接口供電，所以我們電源接口就采用5Pin的mini貼片的USB，將5V的電源引入開發板使用，其電路圖如下，1腳為電源正極，5腳為負極，串接的二極管是為了保護我們的開發板，防止有個別的連接線極性不對燒壞板子，保護電路在我們設計任何電路時都要考慮到，這個大家以后自己設計時也要注意。這樣我們就可以通過連接線將5V的USB電源引入到開發板中進行使用了。

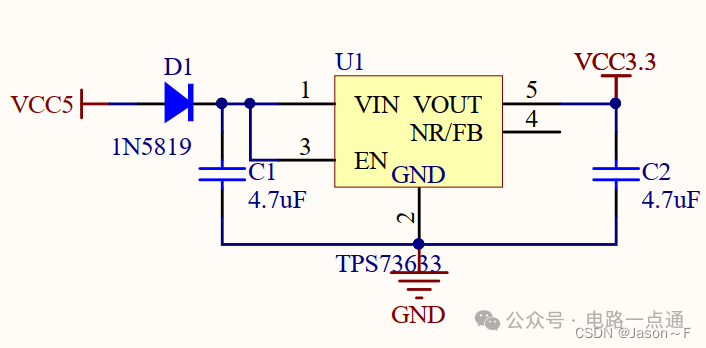

接下來便是電源電路，STM32工作電壓是DC3.3V，所以我們需要一個能將大于3.3V電壓轉換為穩定的3.3V電壓的芯片，這里我們使用的是TPS73633或者AMS1117芯片電源芯片即可實現。

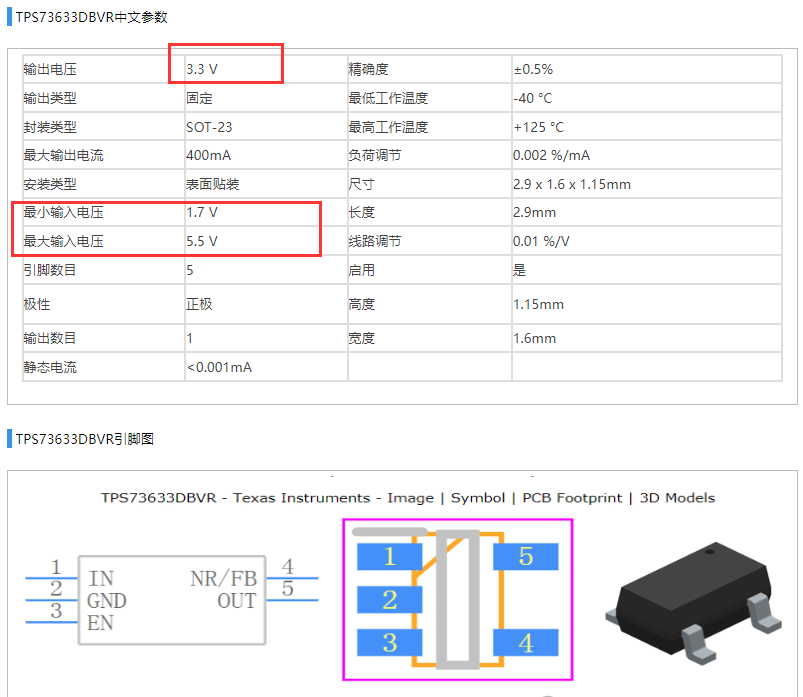

下圖為TPS73633芯片的相關說明，TPS73633DBVR是一款3.3V固定輸出低壓降（LDO）線性穩壓器，采用了一種新的拓撲-電壓跟隨器配置中的NMOS調整元件。使用具有低ESR的輸出電容器，這種拓撲是穩定的，甚至可以在沒有電容器的情況下運行。它還提供高反向阻塞（低反向電流）和接地引腳電流，該電流在所有輸出電流值上都幾乎恒定。該器件使用先進的BiCMOS工藝來產生高精度，同時提供非常低壓降（LDO）的電壓和低接地引腳電流。未啟用時，電流消耗低于1uA，非常適合便攜式應用。極低的輸出噪聲非常適合為VCO供電。該器件受熱關斷和折返電流限制保護。

二、JTAG/SWD調試接口電路

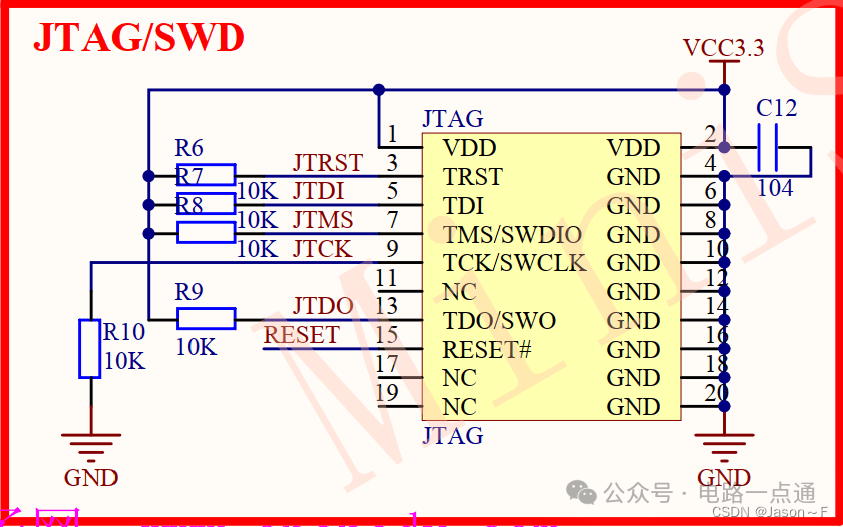

JTAG/SWD調試接口電路采用了標準的JTAG接法，這種接法兼容SWD接口，因為SWD只需要四根線（SWCLK、SWDIO、VCC和GND）。需要注意的是，該接口電路為JLINK或ST-Link提供3.3V的電源，因此，不能通過JLINK或ST-Link對STM32核心板進行供電，而是STM32核心板為JLINK或ST-Link供電。JLINK和ST-Link不僅可以下載程序，還可以對STM32微控制器進行在線調試。

三、時鐘電路

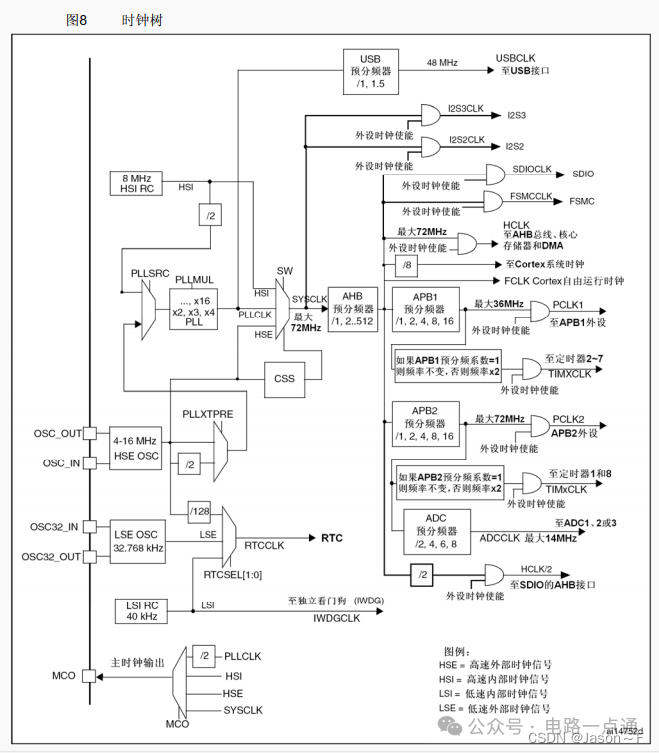

MCU是一個集成芯片，由非常復雜的數字電路和其它電路組成，需要穩定的時鐘脈沖信號才能保證正常工作。時鐘如同人體內部的心臟一樣，是芯片的“動力”來源。時鐘產生一次，就推動處理器執行一下指令。除了CPU，芯片上所有的外設(GPIO、I2C、SPI等)都需要時鐘，由此可見時鐘的重要性。芯片運行的時鐘頻率越高，芯片處理的速度越快，但同時功耗也越高。為了功耗和性能兼顧，微處理器一般有多個時鐘源，同時還將時鐘分頻為多個大小，適配不同需求的外設。下圖為stm32的時鐘樹

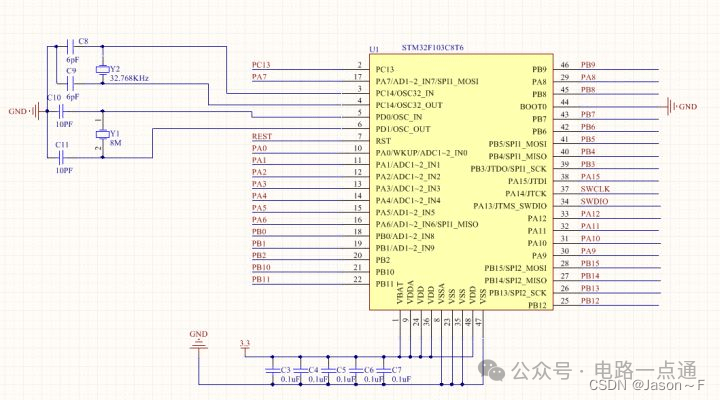

這里我們將兩個晶振電路，電源，以及各引腳的網絡符號對應連接好即可，除去晶振和電源，其余的標號都是連接在我們引出的排針上邊的，晶振電路這里包含了一個8MHz的主晶振，以及一個32.768kHz的內部RTC實時時鐘晶振，這里時鐘晶振作為預留，如果有用到時鐘的小伙伴直接焊接上即可，方便使用，每個晶振后邊并聯的為起振電容，方便晶振起振，電源部分的電容C3-C7組成了一個低通濾波電路，目的是為了讓32更好的工作

四、復位電路

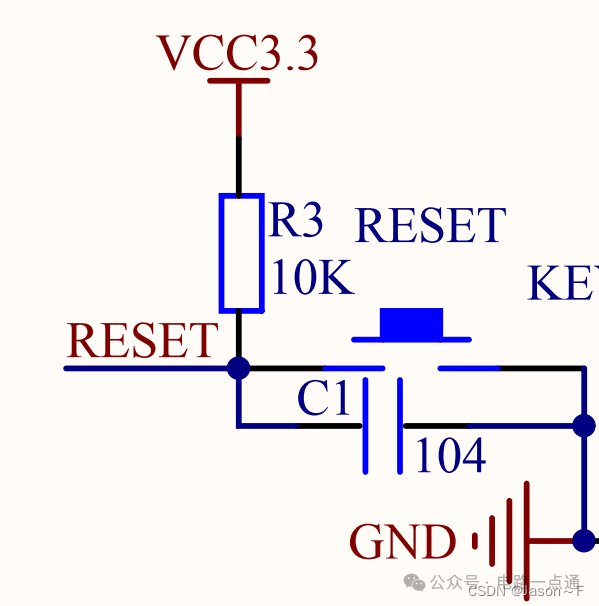

嵌入式系統中，由于外界環境干擾，難免出現程序跑飛或死機，這時就需要復位讓MCU重新運行。該電路將一個按鍵接在了NRST引腳，一旦按鍵按下，NRST就會接地，拉低NRST，實現復位。
