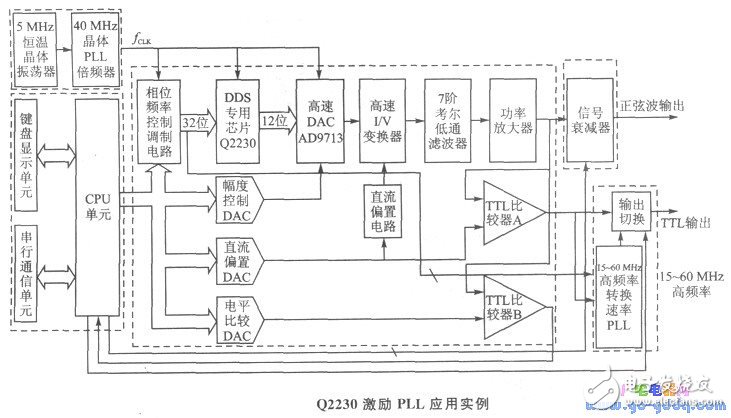

下圖所示的是用Q2230激勵鎖相倍頻系統實現的一個實際的頻率合成器。系統時鐘采用40 MHz，這樣能輸出DC～15 MHz、分辨率為0.01 Hz、電壓峰一峰值為10 V的正弦波。譜純度優于一70 dB，能輸出DC～60 MHz的TTL信號，具有AM、FM、FSK、DPSK調制功能。

1. 40 MHz高穩定基準時鐘

為了合成器輸出信號的高質量，40 MHz時鐘是用一個高穩定度5 MHz(優于l0-9/s)的恒溫晶體振蕩器，通過8倍頻PLL系統獲得的。其中PLL的VCO采用40 MHz晶體振蕩器，以保證系統時鐘有足夠高的頻譜純度和頻率穩定度。

2．微處理器控制系統

以8031為核心構成的微處理器控制系統包含鍵盤顯示單元、串行通信口和CPU單元，實現調制控制電路(FM、FSK、DPSK)、幅度控制DAC、直流偏置、電平比較、輸出切換諸電路以及面板功能和顯示控制功能。

3．TTL比較器

TTL比較器A完成DC～15 MHz TTL電平輸出。TTL比較器B獲得的TTL電平反饋到CPU單元與電平比較DAC，得到正弦輸出幅度的標準功能。

4. 15～60 MHz PLL系統

15～60 MHz是一個4倍頻鎖相系統，通過切換控制，在TTL輸出口可獲得DC～60 MHz的TTL信號。
