充電樁能效升級：DJZ1226直流電能表，精準與可靠的完美結合！
DJZ1226系列全新一代直流電能表，專門為直流充電樁的計量應用設計開發。它具備高精度電壓（最高1000V）、電流（最大600A）、功率等參數測量功能，電能、精度達0.5級（也有1.0級）計量等級，內部集成電流傳感器和絕緣監測模塊，為電動汽車直流充電裝置提供了最新高度整合的解決方案。

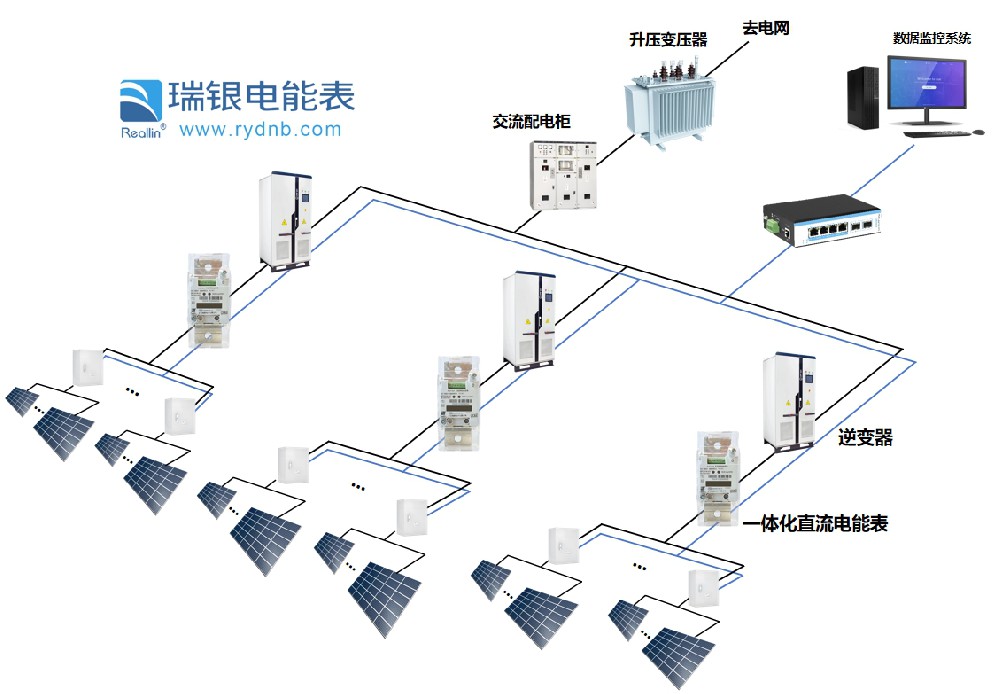

▲ 圖 1
產品的設計面向中國直流充電樁應用場景，通過CPA認證。產品技術先進，品質優良，是直流充電樁配套的理想計量器件。
▲圖 2
▌產品特點：
精度高：達到0.5級計量精度（包含分流器），確保直流充電樁通過嚴格的例行檢定。
品質高：通過國家認證，安全、穩定、耐用。
性價比高：一體化集成分流器、絕緣監測部件及功能，方案整體性價比高。
易用性高：專門針對充電樁設計接線端子，可靠易用，可定制化參數設置，便于集成。
工業設計：堅固、可靠，全面符合安規與電磁兼容。
▲圖 3
▌選型參數
| DJZ1226系列型號 | 準確度等級 | 最大電流Imax | 最小電流Imin | 起動電流Ist | 參比電流In | 備注 | 參考 |
| J5003-AQA | CL.0.5 | 300A | 1.0A | 0.2A | 100A | J5003-AQB擴版，等級升為0.5 | 圖4 |
| J5003-AQB | CL.1.0 | 300A | 2.5A | 0.2A | 50A | 圖4 | |
| J5003-AQH | CL.0.5 | 400A | 1.0A | 0.2A | 100A | J5003-AQA擴版，最大電流升為400A | 圖4 |
| J5003-AQI | CL.0.5 | 250A | 1.0A | 0.2A | 100A | 接口為接插件形式 | 圖5 |
| J5003-AQK | CL.0.5 | 300A | 1.0A | 0.2A | 100A | 為J5003-AQI擴版，最大電流升級為300A | 圖5 |
| J5003-AQM | CL.0.5 | 300A | 1.0A | 0.2A | 100A | 為J5003-AQK擴版，增加Modbus協議 | 圖5 |
| J5015-AQN | CL.1.0 | 600A | 2.5A | 0.2A | 50A | 超充樁用 | 圖4 |
| J5015-AQP | CL.0.5 | 600A | 1.0A | 0.2A | 100A | 超充樁用 | 圖4 |
●DJZ1226系列有兩種接線圖
| 圖4（參考圖&接線） | 圖5（參考圖&接線） |
 |
 |
| J5003-AQA、J5003-AQB、J5015-AQN、J5003-AQH、J5015-AQP | J5003-AQI、J5003-AQK、J5003-AQM |
