01概括前文提供了ad7606的驅動程序，本文通過串口將8路adc采集的數據傳輸給上位機顯示。工程的總體框圖如下圖所示，ad7606_drive驅動模塊采集ad7606八路數據，八個數據處理模塊data_dispose把采集的八路數據轉換為電壓數據，并且轉換為BCD編碼。uart_byte模塊選擇對應通道的數據發送給串口發送模塊uart_tx，傳輸給上位機顯示。

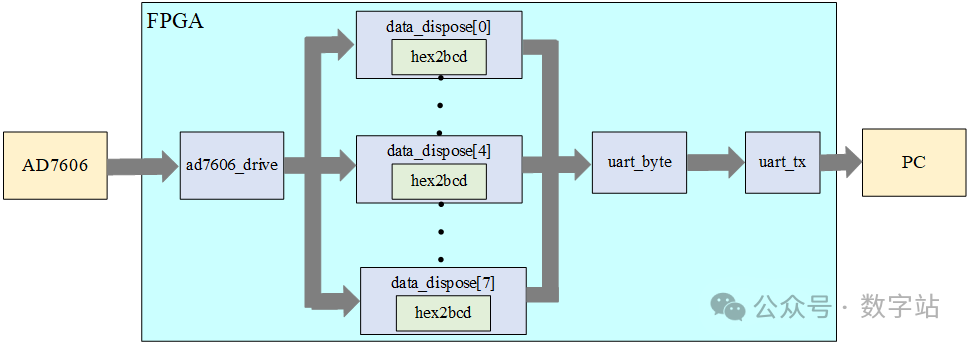

圖1 工程框圖注意本工程ad7606驅動雖然是200Ksps采樣率一直在采集數據，但由于uart的傳輸速率過低，其實并不是采集的所有數據都會通過uart傳輸給上位機，本工程只能簡單采集穩定的電壓，做做電壓表可以，并不能用來采集波形數據。

驅動模塊直接查看前面即可，本文不再贅述。

02程序設計 2.1

數據處理模塊

AD7606模塊輸入電壓范圍是[-5,+5]，本模塊功能是將16位adc補碼數據轉換為電壓值，最終轉換為BCD碼，便于后續傳輸給上位機顯示。如下所示，首先把補碼數據轉換為15位原碼數據，且保存符號位。轉換為15位數據ch_data后，對應的模擬電壓值為[0,5V]，符號位決定電壓值的正負。

  always@(posedge clk or negedge rst_n)begin
    r_din_vld <= {r_din_vld[0],din_vld};
 end


  //對應通道數據有效時，把補碼數據轉換為原碼且保留符號位；
  always@(posedge clk or negedge rst_n)begin
   if(~rst_n)begin
      r_ch_data <=?'d0;
      r_ch_sig <= 'd0;
   end
   elseif(din_vld)begin
      r_ch_data <= din[15] ? (~din[14:0] +1) : din[14:0];
      r_ch_sig <= din[15];
   end
 end

電壓值y，ad7606采集的15位數據x的轉換關系為y=x/(2^15)。因此通過下面的方式轉換，為了保留計算精度，電壓值ch_voltage為真實值的2^15*1000倍，單位mv。ch_voltage = ch_data * 1000的計算方式采用移位和加法計算。

  //對應通道數據乘以5000，得到真實電壓的2^15倍，單位mv；
  always@(posedge clk)begin
   if(r_din_vld[0])begin//5/32768≈0.15mv，ADC采集數據乘以0.15得電壓，0.15*2^15*1000=5000
      r_ch_voltage <= {r_ch_data,12'd0} + {r_ch_data,9'd0} + {r_ch_data,8'd0} + {r_ch_data,7'd0} + {r_ch_data,3'd0};
    end
  end

舍棄ch_voltage的低15位數據，等效除以2^15，電壓值r_voltage計算就是轉換結果，單位mv。

 always@(posedge clk)begin
   r_voltage<= r_din_vld[1] ? r_ch_voltage[27:15] : r_voltage;//除以2^15次方，得到mv電壓；
   r_voltage_vld<= r_din_vld[1];
   voltage_sig<= r_ch_sig;
 end

最后通過hex2bcd模塊把轉換后的電壓值轉換為BCD碼，該模塊全部采用參數化設計，前面有一篇文章也講了具體實現原理，有興趣的可以點擊查看。

//--###############################################################################################
//--#
//--# File Name  : data_dispose
//--# Designer  : 數字站
//--# Tool   : Quartus 2018.1
//--# Design Date : 2024.10.10
//--# Description :
//--# Version  : 0.0
//--# Coding scheme : UTF-8（If the Chinese comment of the file is garbled, please do not save it and check whether the file is opened in GBK encoding mode）
//--#
//--###############################################################################################
module data_dispose (
  input         clk        ,//系統時鐘信號；
  input         rst_n       ,//系統復位信號，低電平有效；


  input    [15:0]   din        ,//輸入數據；
  input            din_vld       ,//輸入數據有效指示信號，高電平有效；
  output    [15:0]   voltage       ,//輸出電壓，單位mv
  output reg           voltage_sig ='d0 ,//輸出電壓的正負，低電平表示正；
  output        voltage_vld     //輸出數據有效指示信號，高電平有效；
);
  reg       [1:0]     r_din_vld  ='d0 ;
  reg       [14:0]    r_ch_data      ;//
  reg       [27:0]    r_ch_voltage ='d0 ;
  reg               r_ch_sig   ='d0 ;
  reg       [12:0]    r_voltage  ='d0 ;
 reg            r_voltage_vld='d0 ;


  always@(posedge clk or negedge rst_n)begin
    r_din_vld<={r_din_vld[0],din_vld};
  end


 //對應通道數據有效時，把補碼數據轉換為原碼且保留符號位；
  always@(posedge clk or negedge rst_n)begin
   if(~rst_n)begin
      r_ch_data<='d0;
      r_ch_sig<='d0;
    end
   elseif(din_vld)begin
      r_ch_data<=din[15]?(~din[14:0]+1) : din[14:0];
      r_ch_sig<=din[15];
    end
  end


 //對應通道數據乘以5000，得到真實電壓的2^15倍，單位mv；
  always@(posedge clk)begin
   if(r_din_vld[0])begin//5/32768≈0.15mv，ADC采集數據乘以0.15得電壓，0.15*2^15*1000=5000
      r_ch_voltage<={r_ch_data,12'd0}+{r_ch_data,9'd0}+{r_ch_data,8'd0}+{r_ch_data,7'd0}+{r_ch_data,3'd0};
    end
  end


 //產生輸出數據；
  always@(posedge clk)begin
    r_voltage<=r_din_vld[1]?r_ch_voltage[27:15] : r_voltage;//除以2^15次方，得到mv電壓；
    r_voltage_vld<=r_din_vld[1];
    voltage_sig<=r_ch_sig;
  end


 //調用十六進制轉BCD模塊，將13位十六進制數據轉換成16位BCD碼；
  hex2bcd #(
    .IN_DATA_W (13      )//輸入數據位寬；
  )
  u_hex2bcd (
    .clk    ( clk      ),//系統時鐘；
    .rst_n   ( rst_n     ),//系統復位，低電平有效；
    .din    ( r_voltage   ),//輸入二進制數據；
    .din_vld  ( r_voltage_vld ),//輸入數據有效指示信號，高電平有效；
    .rdy    (        ),//忙閑指示信號，該信號高電平時才能輸入有效數據；
    .dout    ( voltage    ),//輸出8421BCD碼；
    .dout_vld  ( voltage_vld  )//輸出數據有效指示信號，高電平有效；
  );


endmodule

2.2

uart字節發送模塊

首先通過存儲器保存八路adc轉換后的bcd數據，保存的時候還要將數據加48轉換為ascii編碼，因為0對應的ascii碼對應數值為48。

 always@(posedge clk)begin
   if(i_voltage_vld[0])begin
     r_voltage_sig[0] <= ?i_voltage_sig[0];//保存通道0的符號位；
     r_voltage_g[0] <= i_voltage0[15:12] +8'd48;//將通道0的個位數據轉換為ASCII對應字符；
     r_voltage_s[0] <= i_voltage0[11:8] +8'd48;//將通道0的十分位數據轉換為ASCII對應字符；
     r_voltage_b[0] <= i_voltage0[7:4] +8'd48;//將通道0的百分位數據轉換為ASCII對應字符；
     r_voltage_q[0] <= i_voltage0[3:0] +8'd48;//將通道0的千分位數據轉換為ASCII對應字符；
   end
 end


 always@(posedge clk)begin
   if(i_voltage_vld[1])begin
     r_voltage_sig[1] <= ?i_voltage_sig[1];//保存通道1的符號位；
     r_voltage_g[1] <= i_voltage1[15:12] +8'd48;//將通道1的個位數據轉換為ASCII對應字符；
     r_voltage_s[1] <= i_voltage1[11:8] +8'd48;//將通道1的十分位數據轉換為ASCII對應字符；
     r_voltage_b[1] <= i_voltage1[7:4] +8'd48;//將通道1的百分位數據轉換為ASCII對應字符；
     r_voltage_q[1] <= i_voltage1[3:0] +8'd48;//將通道1的千分位數據轉換為ASCII對應字符；
   end
 end


 always@(posedge clk)begin
   if(i_voltage_vld[2])begin
     r_voltage_sig[2] <= ?i_voltage_sig[2];//保存通道2的符號位；
     r_voltage_g[2] <= i_voltage2[15:12] +8'd48;//將通道2的個位數據轉換為ASCII對應字符；
     r_voltage_s[2] <= i_voltage2[11:8] +8'd48;//將通道2的十分位數據轉換為ASCII對應字符；
     r_voltage_b[2] <= i_voltage2[7:4] +8'd48;//將通道2的百分位數據轉換為ASCII對應字符；
     r_voltage_q[2] <= i_voltage2[3:0] +8'd48;//將通道2的千分位數據轉換為ASCII對應字符；
   end
 end


 always@(posedge clk)begin
   if(i_voltage_vld[3])begin
     r_voltage_sig[3] <= ?i_voltage_sig[3];//保存通道3的符號位；
     r_voltage_g[3] <= i_voltage3[15:12] +8'd48;//將通道3的個位數據轉換為ASCII對應字符；
     r_voltage_s[3] <= i_voltage3[11:8] +8'd48;//將通道3的十分位數據轉換為ASCII對應字符；
     r_voltage_b[3] <= i_voltage3[7:4] +8'd48;//將通道3的百分位數據轉換為ASCII對應字符；
     r_voltage_q[3] <= i_voltage3[3:0] +8'd48;//將通道3的千分位數據轉換為ASCII對應字符；
   end
 end


 always@(posedge clk)begin
   if(i_voltage_vld[4])begin
     r_voltage_sig[4] <= ?i_voltage_sig[4];//保存通道4的符號位；
     r_voltage_g[4] <= i_voltage4[15:12] +8'd48;//將通道4的個位數據轉換為ASCII對應字符；
     r_voltage_s[4] <= i_voltage4[11:8] +8'd48;//將通道4的十分位數據轉換為ASCII對應字符；
     r_voltage_b[4] <= i_voltage4[7:4] +8'd48;//將通道4的百分位數據轉換為ASCII對應字符；
     r_voltage_q[4] <= i_voltage4[3:0] +8'd48;//將通道4的千分位數據轉換為ASCII對應字符；
   end
 end


 always@(posedge clk)begin
   if(i_voltage_vld[5])begin
     r_voltage_sig[5] <= ?i_voltage_sig[5];//保存通道5的符號位；
     r_voltage_g[5] <= i_voltage5[15:12] +8'd48;//將通道5的個位數據轉換為ASCII對應字符；
     r_voltage_s[5] <= i_voltage5[11:8] +8'd48;//將通道5的十分位數據轉換為ASCII對應字符；
     r_voltage_b[5] <= i_voltage5[7:4] +8'd48;//將通道5的百分位數據轉換為ASCII對應字符；
     r_voltage_q[5] <= i_voltage5[3:0] +8'd48;//將通道5的千分位數據轉換為ASCII對應字符；
   end
 end


 always@(posedge clk)begin
   if(i_voltage_vld[6])begin
     r_voltage_sig[6] <= ?i_voltage_sig[6];//保存通道6的符號位；
     r_voltage_g[6] <= i_voltage6[15:12] +8'd48;//將通道6的個位數據轉換為ASCII對應字符；
     r_voltage_s[6] <= i_voltage6[11:8] +8'd48;//將通道6的十分位數據轉換為ASCII對應字符；
     r_voltage_b[6] <= i_voltage6[7:4] +8'd48;//將通道6的百分位數據轉換為ASCII對應字符；
     r_voltage_q[6] <= i_voltage6[3:0] +8'd48;//將通道6的千分位數據轉換為ASCII對應字符；
   end
 end


 always@(posedge clk)begin
   if(i_voltage_vld[7])begin
     r_voltage_sig[7] <= ?i_voltage_sig[7];//保存通道7的符號位；
     r_voltage_g[7] <= i_voltage7[15:12] +8'd48;//將通道7的個位數據轉換為ASCII對應字符；
     r_voltage_s[7] <= i_voltage7[11:8] +8'd48;//將通道7的十分位數據轉換為ASCII對應字符；
     r_voltage_b[7] <= i_voltage7[7:4] +8'd48;//將通道7的百分位數據轉換為ASCII對應字符；
     r_voltage_q[7] <= i_voltage7[3:0] +8'd48;//將通道7的千分位數據轉換為ASCII對應字符；
   end
 end

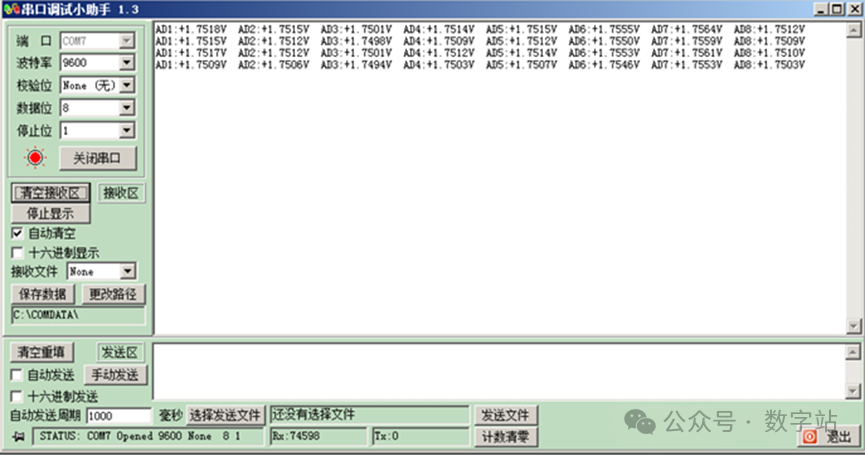

上位機顯示的格式為：ADX：±3.426V，上位機顯示的每個通道的數據需要發送11字節數據，并且后續還要跟兩個空格或者回車，因此每個通道需要發送13字節數據。為了便于數據接收端識別數據，當串口發送一個字節數據后，需要暫停一段時間后在發送下字節數據。因此使用一個空閑計數器對空閑時間計數，停留發送2位數據才開始下字節數據傳輸。

  always@(posedge clkornegedge rst_n)begin
    if(~rst_n)begin//初始值為0;
      r_rdy_cnt<='d0;
    end
    else if(i_uart_tx_rdy)begin
      if(r_end_rdy_cnt)
        r_rdy_cnt <= 'd0;
     else
        r_rdy_cnt<=r_rdy_cnt+'d1;
    end
  end


  always@(posedge clk)begin
    r_end_rdy_cnt <= i_uart_tx_rdy && (r_rdy_cnt == 2*BPS_CNT-2);
  end

通過兩個計數器分別記錄發送當前通道的第幾個數據、發送的數據屬于第幾個通道。

  always@(posedge clkornegedge rst_n)begin
    if(~rst_n)begin//初始值為0;
      r_byte_cnt<='d0;
    end
    else if(r_end_rdy_cnt)begin
      if(r_byte_cnt == 12)
        r_byte_cnt <= 'd0;
     else
        r_byte_cnt<=r_byte_cnt+'d1;
    end
  end


  //一輪需要傳輸8個通道的數據到PC端，使用一個8進制計數器對傳輸數據的通道數計數；
  //當一個通道數據傳輸結束時加1，計數器采用溢出清零；
  always@(posedge clk or negedge rst_n)begin
    if(~rst_n)begin//初始值為0;
      r_ch_cnt <= 'd0;
   end
   elseif(r_end_rdy_cnt&&(r_byte_cnt==12))begin
      r_ch_cnt<=r_ch_cnt+'d1;
    end
  end

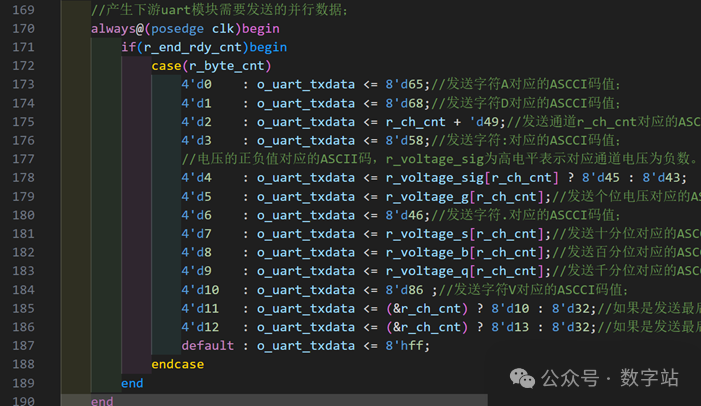

通過譯碼器轉換數據，根據字節計數器的值發送對應的數據，有部分數據根據通道不同發送不同數據。比如通道7數據發送結束后，需要發送回車和換行字符，不需要發送空格字符。

  always@(posedge clk)begin
   if(r_end_rdy_cnt)begin
     case(r_byte_cnt)
       4'd0  : o_uart_txdata <= 8'd65;//發送字符A對應的ASCCI碼值；
       4'd1  : o_uart_txdata <= 8'd68;//發送字符D對應的ASCCI碼值；
       4'd2  : o_uart_txdata <= r_ch_cnt + 'd49;//發送通道r_ch_cnt對應的ASCCI碼值；
       4'd3  : o_uart_txdata <= 8'd58;//發送字符:對應的ASCCI碼值；
       //電壓的正負值對應的ASCII碼，r_voltage_sig為高電平表示對應通道電壓為負數。
       4'd4  : o_uart_txdata <= r_voltage_sig[r_ch_cnt] ? 8'd45 :8'd43;
        4'd5  : o_uart_txdata <= r_voltage_g[r_ch_cnt];//發送個位電壓對應的ASCCI碼值；
       4'd6  : o_uart_txdata <= 8'd46;//發送字符.對應的ASCCI碼值；
       4'd7  : o_uart_txdata <= r_voltage_s[r_ch_cnt];//發送十分位對應的ASCCI碼值；
        4'd8  : o_uart_txdata <= r_voltage_b[r_ch_cnt];//發送百分位對應的ASCCI碼值；
       4'd9  : o_uart_txdata <= r_voltage_q[r_ch_cnt];//發送千分位對應的ASCCI碼值；
        4'd10  : o_uart_txdata <=?8'd86 ;//發送字符V對應的ASCCI碼值；
        4'd11  : o_uart_txdata <= (&r_ch_cnt) ??8'd10 : 8'd32;//如果是發送最后一個通道的數據，則發送換行，否則發送空格；
       4'd12  : o_uart_txdata <= (&r_ch_cnt) ? 8'd13 :8'd32;//如果是發送最后一個通道的數據，則發送回車，否則發送空格；
        default : o_uart_txdata <= 8'hff;
      endcase
    end
  end


  always@(posedge clk)begin
    o_uart_txdata_vld <= r_end_rdy_cnt;//生成并行數據有效指示信號；
  end

該模塊參考代碼如下所示：

//--###############################################################################################
//--#
//--# File Name  : uart_byte
//--# Designer  : 數字站
//--# Tool   : Quartus 2018.1
//--# Design Date : 2024.10.10
//--# Description :
//--# Version  : 0.0
//--# Coding scheme : UTF-8（If the Chinese comment of the file is garbled, please do not save it and check whether the file is opened in GBK encoding mode）
//--#
//--###############################################################################################
module uart_byte#(
  parameter    FLCK  =   50_000_000 ,//系統時鐘頻率，默認50MHZ；
  parameter    BPS   =   9600    //串口波特率；
)(
  input       clk          ,//系統時鐘信號；
  input       rst_n         ,//系統復位信號，低電平有效；


  input   [15:0]   i_voltage0       ,//輸入數據；
  input   [15:0]   i_voltage1       ,//輸入數據；
  input   [15:0]   i_voltage2       ,//輸入數據；
  input   [15:0]   i_voltage3       ,//輸入數據；
  input   [15:0]   i_voltage4       ,//輸入數據；
  input   [15:0]   i_voltage5       ,//輸入數據；
  input   [15:0]   i_voltage6       ,//輸入數據；
  input   [15:0]   i_voltage7       ,//輸入數據；
  input   [7:0]   i_voltage_sig      ,//各通道數據的正負數據指示信號；
  input   [7:0]   i_voltage_vld      ,//輸入數據有效指示信號，高電平有效；
  input            i_uart_tx_rdy      ,//uart發送模塊空閑指示信號；
  output reg [7:0]     o_uart_txdata ='d0   ,//需要uart發送的并行數據；
  output reg     o_uart_txdata_vld = 'd0 //需要的發送的并行數據有效指示信號；
);
  localparam BPS_CNT  =   FLCK/BPS        ;//波特率為9600bit/s,當波特率為115200bit/s時，DATA_115200==434；
  localparam BPS_CNT_W =   $clog2(2*BPS_CNT-1)   ;//根據BPS_CNT調用函數自動計算計數器bps_cnt位寬；
  reg     [7:0]     r_voltage_sig ='d0   ;
  reg     [BPS_CNT_W-1:0] r_rdy_cnt        ;
  reg             r_end_rdy_cnt      ;
  reg [7 : 0] r_voltage_g   [7 : 0]         ;
  reg [7 : 0] r_voltage_s   [7 : 0]         ;
  reg [7 : 0] r_voltage_b   [7 : 0]         ;
  reg [7 : 0] r_voltage_q   [7 : 0]         ;
  reg [3 : 0]         r_byte_cnt       ;//
  reg [2 : 0]         r_ch_cnt        ;


  /********** 存儲數據 *************/
  always@(posedge clk)begin
    if(i_voltage_vld[0])begin
      r_voltage_sig[0] <= ?i_voltage_sig[0];//保存通道0的符號位；
      r_voltage_g[0] <= i_voltage0[15 : 12] + 8'd48;//將通道0的個位數據轉換為ASCII對應字符；
      r_voltage_s[0] <= i_voltage0[11:8] +8'd48;//將通道0的十分位數據轉換為ASCII對應字符；
      r_voltage_b[0] <= i_voltage0[7 : 4] + 8'd48;//將通道0的百分位數據轉換為ASCII對應字符；
      r_voltage_q[0]<= i_voltage0[3:0] +8'd48;//將通道0的千分位數據轉換為ASCII對應字符；
    end
  end


  always@(posedge clk)begin
    if(i_voltage_vld[1])begin
      r_voltage_sig[1] <= ?i_voltage_sig[1];//保存通道1的符號位；
      r_voltage_g[1] <= i_voltage1[15 : 12] + 8'd48;//將通道1的個位數據轉換為ASCII對應字符；
      r_voltage_s[1] <= i_voltage1[11:8] +8'd48;//將通道1的十分位數據轉換為ASCII對應字符；
      r_voltage_b[1] <= i_voltage1[7 : 4] + 8'd48;//將通道1的百分位數據轉換為ASCII對應字符；
      r_voltage_q[1]<= i_voltage1[3:0] +8'd48;//將通道1的千分位數據轉換為ASCII對應字符；
    end
  end


  always@(posedge clk)begin
    if(i_voltage_vld[2])begin
      r_voltage_sig[2] <= ?i_voltage_sig[2];//保存通道2的符號位；
      r_voltage_g[2] <= i_voltage2[15 : 12] + 8'd48;//將通道2的個位數據轉換為ASCII對應字符；
      r_voltage_s[2] <= i_voltage2[11:8] +8'd48;//將通道2的十分位數據轉換為ASCII對應字符；
      r_voltage_b[2] <= i_voltage2[7 : 4] + 8'd48;//將通道2的百分位數據轉換為ASCII對應字符；
      r_voltage_q[2]<= i_voltage2[3:0] +8'd48;//將通道2的千分位數據轉換為ASCII對應字符；
    end
  end


  always@(posedge clk)begin
    if(i_voltage_vld[3])begin
      r_voltage_sig[3] <= ?i_voltage_sig[3];//保存通道3的符號位；
      r_voltage_g[3] <= i_voltage3[15 : 12] + 8'd48;//將通道3的個位數據轉換為ASCII對應字符；
      r_voltage_s[3] <= i_voltage3[11:8] +8'd48;//將通道3的十分位數據轉換為ASCII對應字符；
      r_voltage_b[3] <= i_voltage3[7 : 4] + 8'd48;//將通道3的百分位數據轉換為ASCII對應字符；
      r_voltage_q[3]<= i_voltage3[3:0] +8'd48;//將通道3的千分位數據轉換為ASCII對應字符；
    end
  end


  always@(posedge clk)begin
    if(i_voltage_vld[4])begin
      r_voltage_sig[4] <= ?i_voltage_sig[4];//保存通道4的符號位；
      r_voltage_g[4] <= i_voltage4[15 : 12] + 8'd48;//將通道4的個位數據轉換為ASCII對應字符；
      r_voltage_s[4] <= i_voltage4[11:8] +8'd48;//將通道4的十分位數據轉換為ASCII對應字符；
      r_voltage_b[4] <= i_voltage4[7 : 4] + 8'd48;//將通道4的百分位數據轉換為ASCII對應字符；
      r_voltage_q[4]<= i_voltage4[3:0] +8'd48;//將通道4的千分位數據轉換為ASCII對應字符；
    end
  end


  always@(posedge clk)begin
    if(i_voltage_vld[5])begin
      r_voltage_sig[5] <= ?i_voltage_sig[5];//保存通道5的符號位；
      r_voltage_g[5] <= i_voltage5[15 : 12] + 8'd48;//將通道5的個位數據轉換為ASCII對應字符；
      r_voltage_s[5] <= i_voltage5[11:8] +8'd48;//將通道5的十分位數據轉換為ASCII對應字符；
      r_voltage_b[5] <= i_voltage5[7 : 4] + 8'd48;//將通道5的百分位數據轉換為ASCII對應字符；
      r_voltage_q[5]<= i_voltage5[3:0] +8'd48;//將通道5的千分位數據轉換為ASCII對應字符；
    end
  end


  always@(posedge clk)begin
    if(i_voltage_vld[6])begin
      r_voltage_sig[6] <= ?i_voltage_sig[6];//保存通道6的符號位；
      r_voltage_g[6] <= i_voltage6[15 : 12] + 8'd48;//將通道6的個位數據轉換為ASCII對應字符；
      r_voltage_s[6] <= i_voltage6[11:8] +8'd48;//將通道6的十分位數據轉換為ASCII對應字符；
      r_voltage_b[6] <= i_voltage6[7 : 4] + 8'd48;//將通道6的百分位數據轉換為ASCII對應字符；
      r_voltage_q[6]<= i_voltage6[3:0] +8'd48;//將通道6的千分位數據轉換為ASCII對應字符；
    end
  end


  always@(posedge clk)begin
    if(i_voltage_vld[7])begin
      r_voltage_sig[7] <= ?i_voltage_sig[7];//保存通道7的符號位；
      r_voltage_g[7] <= i_voltage7[15 : 12] + 8'd48;//將通道7的個位數據轉換為ASCII對應字符；
      r_voltage_s[7] <= i_voltage7[11:8] +8'd48;//將通道7的十分位數據轉換為ASCII對應字符；
      r_voltage_b[7] <= i_voltage7[7 : 4] + 8'd48;//將通道7的百分位數據轉換為ASCII對應字符；
      r_voltage_q[7]<= i_voltage7[3:0] +8'd48;//將通道7的千分位數據轉換為ASCII對應字符；
    end
  end


  /********* 發送數據 ************/
  //空閑計數器，發送一字節數據后，暫停一段時間在發送下字節數據；
  always@(posedge clk or negedge rst_n)begin
    if(~rst_n)begin//初始值為0;
      r_rdy_cnt <= 'd0;
    end
   elseif(i_uart_tx_rdy)begin
     if(r_end_rdy_cnt)
        r_rdy_cnt <=?'d0;
      else
        r_rdy_cnt <= r_rdy_cnt + 'd1;
    end
  end


  always@(posedge clk)begin
    r_end_rdy_cnt <= i_uart_tx_rdy && (r_rdy_cnt ==?2*BPS_CNT-2);
  end


  //每個通道需要發送13字節串口數據到PC端，使用一個13進制計數器對發送數據計數；
  //當下游模塊空閑時表示發送完成1字節數據，計數器加1.
  always@(posedge clkornegedge rst_n)begin
   if(~rst_n)begin//初始值為0;
      r_byte_cnt <=?'d0;
    end
    else if(r_end_rdy_cnt)begin
      if(r_byte_cnt == 12)
        r_byte_cnt <= 'd0;
     else
        r_byte_cnt <= r_byte_cnt +?'d1;
    end
  end


  //一輪需要傳輸8個通道的數據到PC端，使用一個8進制計數器對傳輸數據的通道數計數；
  //當一個通道數據傳輸結束時加1，計數器采用溢出清零；
  always@(posedge clk or negedge rst_n)begin
    if(~rst_n)begin//初始值為0;
      r_ch_cnt <= 'd0;
    end
   elseif(r_end_rdy_cnt && (r_byte_cnt ==12))begin
      r_ch_cnt <= r_ch_cnt +?'d1;
    end
  end


  //產生下游uart模塊需要發送的并行數據；
  always@(posedge clk)begin
    if(r_end_rdy_cnt)begin
      case(r_byte_cnt)
        4'd0  : o_uart_txdata <=?8'd65;//發送字符A對應的ASCCI碼值；
        4'd1  : o_uart_txdata <=?8'd68;//發送字符D對應的ASCCI碼值；
        4'd2  : o_uart_txdata <= r_ch_cnt +?'d49;//發送通道r_ch_cnt對應的ASCCI碼值；
        4'd3  : o_uart_txdata <=?8'd58;//發送字符:對應的ASCCI碼值；
        //電壓的正負值對應的ASCII碼，r_voltage_sig為高電平表示對應通道電壓為負數。
        4'd4  : o_uart_txdata <= r_voltage_sig[r_ch_cnt] ??8'd45 : 8'd43;
       4'd5  : o_uart_txdata <= r_voltage_g[r_ch_cnt];//發送個位電壓對應的ASCCI碼值；
        4'd6  : o_uart_txdata <=?8'd46;//發送字符.對應的ASCCI碼值；
        4'd7  : o_uart_txdata <= r_voltage_s[r_ch_cnt];//發送十分位對應的ASCCI碼值；
       4'd8  : o_uart_txdata <= r_voltage_b[r_ch_cnt];//發送百分位對應的ASCCI碼值；
        4'd9  : o_uart_txdata <= r_voltage_q[r_ch_cnt];//發送千分位對應的ASCCI碼值；
       4'd10  : o_uart_txdata <= 8'd86 ;//發送字符V對應的ASCCI碼值；
       4'd11  : o_uart_txdata <= (&r_ch_cnt) ? 8'd10:8'd32;//如果是發送最后一個通道的數據，則發送換行，否則發送空格；
        4'd12  : o_uart_txdata <= (&r_ch_cnt) ??8'd13 : 8'd32;//如果是發送最后一個通道的數據，則發送回車，否則發送空格；
        default : o_uart_txdata <=?8'hff;
      endcase
    end
  end


  always@(posedge clk)begin
    o_uart_txdata_vld <= r_end_rdy_cnt;//生成并行數據有效指示信號；
  end


endmodule

uart發送模塊依舊使用以前模塊，前文詳細講解過uart接收模塊全模式設計方式，本文就不再贅述，參考代碼如下所示：

//--###############################################################################################
//--#
//--# File Name  : uart_tx
//--# Designer  : 數字站
//--# Tool   : Quartus 2018.1
//--# Design Date : 2024.10.10
//--# Description :
//--# Version  : 0.0
//--# Coding scheme : UTF-8（If the Chinese comment of the file is garbled, please do not save it and check whether the file is opened in GBK encoding mode）
//--#
//--###############################################################################################
module uart_tx#(
  parameter    FLCK  =   50_000_000 ,//系統時鐘頻率，默認50MHZ；
  parameter    BPS   =   9600    ,//串口波特率；
  parameter    DATA_W =   8     ,//發送數據位數以及輸出數據位寬;
  parameter    START_W =   1     ,//1位起始位；
  parameter    CHECK_W =   2'b00    ,//校驗位，2'b00代表無校驗位，2'b01表示奇校驗，2'b10表示偶校驗，2'b11按無校驗處理。
  parameter    STOP_W =   2'b01    //停止位，2'b01表示1位停止位，2'b10表示2位停止位，2'b11表示1.5位停止位；
)(
  input              clk     ,//系統工作時鐘50MHZ
  input              rst_n    ,//系統復位信號，低電平有效


  input      [DATA_W-1:0]  tx_data   ,//數據輸入信號。
  input              tx_data_vld ,//數據有效指示信號，高電平有效。


  output reg           uart_tx   ,//uart接口數據輸出信號。
  output reg           tx_rdy   //模塊忙閑指示信號；
);
  localparam   BPS_CNT  =   FLCK/BPS    ;//波特率為9600bit/s,當波特率為115200bit/s時，DATA_115200==434；
  localparam   BPS_CNT_W =   $clog2(BPS_CNT-1);//根據BPS_CNT調用函數自動計算計數器bps_cnt位寬；
  localparam   DATA_CNT =   START_W + DATA_W + (^CHECK_W) + ((STOP_W==2'b11) ?2: STOP_W);//計數器計數值；
  localparam   DATA_CNT_W=   $clog2(DATA_CNT-1);//根據計數器cnt的值，利用函數自動計算此計數器的位寬；


  reg               flag      ;
  reg               tx_rdy_ff0   ;//
  reg       [DATA_CNT-1:0] tx_data_tmp   ;
  reg       [BPS_CNT_W-1:0] bps_cnt     ;
  reg       [DATA_CNT_W-1:0]data_cnt    ;


  wire              add_bps_cnt   ;
  wire              end_bps_cnt   ;
  wire              end_data_cnt  ;


 /*發送一位數據所需要的時間*/
  always @(posedge clkornegedge rst_n)begin
   if(!rst_n)begin
      bps_cnt <= {{BPS_CNT_W}{1'b0}};
   end
   elseif(add_bps_cnt)begin
     if(end_bps_cnt || end_data_cnt)
        bps_cnt <= {{BPS_CNT_W}{1'b0}};
     else
        bps_cnt <= bps_cnt + {{{BPS_CNT_W-1}{1'b0}},1'b1};
    end
  end


  assign add_bps_cnt = flag;
  assign end_bps_cnt = add_bps_cnt && bps_cnt == BPS_CNT-1;


 /*發送一組數據所用時間*/
  always@(posedge clkornegedge rst_n)begin
   if(rst_n==1'b0)begin//
      data_cnt <= {{DATA_CNT}{1'b0}};
   end
   elseif(end_data_cnt)begin
      data_cnt <= {{DATA_CNT}{1'b0}};
   end
   elseif(end_bps_cnt)begin
      data_cnt <= data_cnt + {{{DATA_CNT-1}{1'b0}},1'b1};
    end
  end


 //根據停止位的不同生成不同的計數器結束條件；
 generate
   if(STOP_W ==2'b11)//1.5位停止位，因為CNT_NUM沒有包含起始位，所以要等計數器計數到CNT_NUM時清零；
      assign end_data_cnt = data_cnt == DATA_CNT-1&& add_bps_cnt && bps_cnt == BPS_CNT/2-1;
   else//停止位為1位或者2位；
      assign end_data_cnt = end_bps_cnt && data_cnt == DATA_CNT-1;
  endgenerate


  //這個期間UART在發送數據；
  always@(posedge clkornegedge rst_n)begin
   if(rst_n==1'b0)begin
      flag <=?1'b0;
   end
   elseif(tx_data_vld)begin
      flag <=?1'b1;
   end
   elseif(end_data_cnt)begin
      flag <=?1'b0;
    end
  end


 //UART模塊處于忙時期，收到上游模塊數據或者正在處理上游模塊所發數據；
  always@(*)begin
   if(tx_data_vld || flag)begin
      tx_rdy =1'b0;
    end
   elsebegin
      tx_rdy =1'b1;
    end
  end


  always@(posedge clk)begin
    tx_rdy_ff0 <= tx_rdy;
  end


 //將上游模塊所發并行數據轉化為串行數據；
 generate
   if(CHECK_W ==2'b01)begin//奇校驗；
      always@(posedge clkornegedge rst_n)begin
       if(rst_n==1'b0)begin
          tx_data_tmp <= {{DATA_CNT+1}{1'b1}};
       end
       elseif(tx_rdy_ff0 && tx_data_vld)begin
          tx_data_tmp <= {{{STOP_W}{1'b1}},~(^tx_data),tx_data,{{START_W}{1'b0}}};
       end
      end
    end
   elseif(CHECK_W ==2'b10)begin//偶校驗
      always@(posedge clkornegedge rst_n)begin
       if(rst_n==1'b0)begin
          tx_data_tmp <= {{DATA_CNT+1}{1'b1}};
       end
       elseif(tx_rdy_ff0 && tx_data_vld)begin
          tx_data_tmp <= {{{STOP_W}{1'b1}},(^tx_data),tx_data,{{START_W}{1'b0}}};
        end
      end
    end
   elsebegin//無校驗
      always@(posedge clkornegedge rst_n)begin
       if(rst_n==1'b0)begin
          tx_data_tmp <= {{DATA_CNT+1}{1'b1}};
       end
       elseif(tx_rdy_ff0 && tx_data_vld)begin
          tx_data_tmp <= {{{STOP_W}{1'b1}},tx_data,{{START_W}{1'b0}}};
        end
      end
    end
  endgenerate


 //將串行數據按9600波特率送出,先發低位；
  always@(posedge clkornegedge rst_n)begin
   if(rst_n==1'b0)begin
      uart_tx <=?1'b1;
   end
   elseif(add_bps_cnt && bps_cnt==0)begin
      uart_tx <= tx_data_tmp[data_cnt];
    end
  end


  endmodule

2.3

頂層模塊

頂層模塊如下所示，單獨列出來是因為代碼使用for循環例化了8個通道的數據處理模塊。參考代碼如下所示：

//--###############################################################################################
//--#
//--# File Name  : top
//--# Designer  :
//--# Tool   : Quartus 2018.1
//--# Design Date : 2024.10.10
//--# Description :
//--# Version  : 0.0
//--# Coding scheme : UTF-8（If the Chinese comment of the file is garbled, please do not save it and check whether the file is opened in GBK encoding mode）
//--#
//--###############################################################################################
module top#(
  parameter    FLCK    = 100_000_000   ,//系統時鐘頻率，默認50MHZ；
  parameter    BPS     = 115200     ,//串口波特率；
  parameter    UART_DATA_W = 8       ,//發送數據位數以及輸出數據位寬;
  parameter    START_W   = 1       ,//1位起始位；
  parameter    CHECK_W   = 2'b00      ,//校驗位，2'b00代表無校驗位，2'b01表示奇校驗，2'b10表示偶校驗，2'b11按無校驗處理。
  parameter    STOP_W   = 2'b01      //停止位，2'b01表示1位停止位，2'b10表示2位停止位，2'b11表示1.5位停止位；
)(
  input              clk       ,//系統時鐘，50MHz；
  input              rst_n      ,//系統復位，低電平有效；


  input              busy      ,//轉換完成指示信號，下降沿有效；
  input              frstdata    ,//指示采集到的第一個數據；
  input    [15:0]      adc_din     ,//AD7606所采集到的十六位數據信號；


  input              uart_rx     ,
  output             cs       ,//AD7606片選信號，讀數據時拉低；
  output             rd       ,//AD7606讀使能信號，讀數據時拉低，下降沿時AD7606將數據發送到數據線上，上升沿時可以讀出數據；
  output             reset      ,//AD7606復位信號，高電平有效，每次復位至少拉高50ns；
  output   [2:0]       os       ,//AD7606過采樣模式信號，默認不使用過采樣；
  output             convst     ,//AD7606采樣啟動信號，無效時高電平，采樣計數器完成時拉低兩個時鐘；
  output             uart_tx     //uart接口數據輸出信號。
);
  wire              clk_100m    ;//鎖相環輸出時鐘；
  wire    [15:0]      w_7606_data   ;//AD7606通道采集的補碼數據；
  wire    [7:0]       w_7606_data_vld ;//指示AD7606輸出的數據來自哪個數據通道；
  wire    [15:0] w_voltage [7:0]     ;//輸出電壓，單位mv
  wire    [7:0]       w_voltage_sig  ;//輸出電壓的正負，低電平表示正；
  wire    [7:0]       w_voltage_vld  ;//輸出數據有效指示信號，高電平有效；
  wire    [UART_DATA_W-1:0]  w_tx_data    ;//數據輸入信號。
  wire              w_tx_data_vld  ;//數據有效指示信號，高電平有效。
  wire              w_tx_rdy    ;//模塊忙閑指示信號；


 //例化鎖相環
 pllu_pll(
    .areset ( ~rst_n  ),
    .inclk0(clk   ),
    .c0  (clk_100m )
  );


 //例化ad7606驅動模塊
  ad7606_drive#(
    .FCLK    ( FLCK       ),//系統時鐘頻率，單位Hz，默認100MHz；
    .SMAPLE   (200_000      )//AD7606采樣頻率，單位Hz，默認200KHz；
  )
  u_ad7606_drive (
    .clk    ( clk_100m     ),//系統時鐘，100MHz；
    .rst_n   ( rst_n       ),//系統復位，低電平有效；
    .busy    ( busy       ),//轉換完成指示信號，下降沿有效；
    .frstdata  ( frstdata     ),//指示采集到的第一個數據；
    .adc_din  ( adc_din      ),//AD7606所采集到的十六位數據信號；
    .cs     ( cs        ),//AD7606片選信號，讀數據時拉低；
    .rd     ( rd        ),//AD7606讀使能信號，讀數據時拉低，下降沿時AD7606將數據發送到數據線上，上升沿時可以讀出數據；
    .reset   ( reset       ),//AD7606復位信號，高電平有效，每次復位至少拉高50ns；
    .os     ( os        ),//AD7606過采樣模式信號，默認不使用過采樣；
    .convst   ( convst      ),//AD7606采樣啟動信號，無效時高電平，采樣計數器完成時拉低兩個時鐘；
    .data    ( w_7606_data    ),//AD7606采集到的數據.數據均為補碼；
    .data_vld  ( w_7606_data_vld  )//指示AD7606輸出的數據來自哪個數據通道；
  );


  genvar i;
 //使用for循環例化8個數據處理模塊，將ad7606采集的數據轉換為bcd碼的mv電壓；
 generate
   for(i=0; i<8; i=i+1)begin : DATA
      data_disposeu_data_dispose(
        .clk    ( clk_100m     ),//系統時鐘信號；
        .rst_n     (rst_n       ),//系統復位信號，低電平有效；
        .din    (w_7606_data   ),//輸入數據；
        .din_vld   (w_7606_data_vld[i]),//輸入數據有效指示信號，高電平有效；
        .voltage   (w_voltage[i]   ),//輸出電壓，單位mv
        .voltage_sig  (w_voltage_sig[i] ),//輸出電壓的正負，低電平表示正；
        .voltage_vld  (w_voltage_vld[i] )//輸出數據有效指示信號，高電平有效；
      );
    end
  endgenerate


 //例化數據處理模塊
  uart_byte#(
    .FLCK        ( FLCK     ),//系統時鐘頻率，默認50MHZ；
    .BPS        ( BPS      )//串口波特率；
  )
  u_uart_byte(
    .clk      ( clk_100m   ),//系統時鐘信號；
    .rst_n       ( rst_n     ),//系統復位信號，低電平有效；
    .i_voltage0     ( w_voltage[0] ),//輸入數據；
    .i_voltage1     ( w_voltage[1] ),//輸入數據；
    .i_voltage2     ( w_voltage[2] ),//輸入數據；
    .i_voltage3     ( w_voltage[3] ),//輸入數據；
    .i_voltage4     ( w_voltage[4] ),//輸入數據；
    .i_voltage5     ( w_voltage[5] ),//輸入數據；
    .i_voltage6     ( w_voltage[6] ),//輸入數據；
    .i_voltage7     ( w_voltage[7] ),//輸入數據；
    .i_voltage_sig   ( w_voltage_sig ),//各通道數據的正負數據指示信號；
    .i_voltage_vld   ( w_voltage_vld ),//輸入數據有效指示信號，高電平有效；
    .i_uart_tx_rdy   ( w_tx_rdy   ),//uart發送模塊空閑指示信號；
    .o_uart_txdata   ( w_tx_data   ),//需要uart發送的并行數據；
    .o_uart_txdata_vld ( w_tx_data_vld )//需要的發送的并行數據有效指示信號；
  );


 //例化串口發送模塊；
  uart_tx#(
    .FLCK    ( FLCK     ),//系統時鐘頻率，默認50MHZ；
    .BPS    ( BPS      ),//串口波特率；
    .DATA_W   ( UART_DATA_W  ),//發送數據位數以及輸出數據位寬;
    .START_W  ( START_W    ),//1位起始位；
    .CHECK_W  ( CHECK_W    ),//校驗位，2'b00代表無校驗位，2'b01表示奇校驗，2'b10表示偶校驗，2'b11按無校驗處理。
    .STOP_W   ( STOP_W    )//停止位，2'b01表示1位停止位，2'b10表示2位停止位，2'b11表示1.5位停止位；
  )
  u_uart_tx (
    .clk    ( clk_100m   ),//系統工作時鐘50MHZ
    .rst_n   ( rst_n     ),//系統復位信號，低電平有效
    .tx_data  ( w_tx_data   ),//數據輸入信號。
    .tx_data_vld( w_tx_data_vld ),//數據有效指示信號，高電平有效。
    .uart_tx  ( uart_tx    ),//uart接口數據輸出信號。
    .tx_rdy   ( w_tx_rdy   )//模塊忙閑指示信號；
  );


endmodule

03工程仿真仿真的數據來源依舊使用前文ad7606驅動模塊的測試數據，對應參考代碼如下所示。

`timescale1ns/1ns
//--###############################################################################################
//--#
//--# File Name  : test
//--# Designer  : 數字站
//--# Tool   : Quartus 2018.1
//--# Design Date : 2024.11.3
//--# Description :
//--# Version  : 0.0
//--# Coding scheme : GBK（If the Chinese comment of the file is garbled, please do not save it and check whether the file is opened in GBK encoding mode）
//--#
//--###############################################################################################
module test();
  localparam     CYCLE = 20  ;//系統時鐘周期，單位ns，默認10ns；
  localparam     RST_TIME= 10  ;//系統復位持續時間，默認10個系統時鐘周期；


  reg         clk    = 'd1   ;//系統時鐘，100MHz；
  reg         rst_n   = 'd1   ;//系統復位，高電平有效；
  reg         busy    = 'd0   ;//轉換完成指示信號，下降沿有效；
  reg         frstdata  = 'd0   ;//指示采集到的第一個數據；
  reg   [15:0]  adc_din  = 'd0   ;//AD7606所采集到的十六位數據信號；


  wire        cs           ;//AD7606片選信號，讀數據時拉低；
  wire        rd           ;//AD7606讀使能信號，讀數據時拉低，下降沿時AD7606將數據發送到數據線上，上升沿時可以讀出數據；
  wire        reset          ;//AD7606復位信號，高電平有效，每次復位至少拉高50ns；
  wire  [2:0]   os           ;//AD7606過采樣模式信號，默認不使用過采樣；
  wire        convst         ;//AD7606采樣啟動信號，無效時高電平，采樣計數器完成時拉低兩個時鐘；
  wire        uart_tx         ;//uart接口數據輸出信號。


 //待測試的模塊例化
  top u_top (
    .clk    ( clk    ),//系統時鐘，50MHz；
    .rst_n   ( rst_n   ),//系統復位，低電平有效；
    .busy    ( busy   ),//轉換完成指示信號，下降沿有效；
    .frstdata  ( frstdata ),//指示采集到的第一個數據；
    .adc_din  ( adc_din  ),//AD7606所采集到的十六位數據信號；
    .cs     ( cs    ),//AD7606片選信號，讀數據時拉低；
    .rd     ( rd    ),//AD7606讀使能信號，讀數據時拉低，下降沿時AD7606將數據發送到數據線上，上升沿時可以讀出數據；
    .reset   ( reset   ),//AD7606復位信號，高電平有效，每次復位至少拉高50ns；
    .os     ( os    ),//AD7606過采樣模式信號，默認不使用過采樣；
    .convst   ( convst  ),//AD7606采樣啟動信號，無效時高電平，采樣計數器完成時拉低兩個時鐘；
    .uart_tx  ( uart_tx  )//uart接口數據輸出信號。
  );


  initial begin
    forever #(CYCLE/2) clk = ~clk;//生成本地時鐘50M
  end


 //產生復位信號
  localparamDATA_NUM=400;
  reg [15:0] stimulus[1:DATA_NUM];
  integerPattern;
  initial begin
   $readmemb("waveform_bit.txt",stimulus);//從外部TX文件(waveform_bit.txt)讀入數據作為測試激勵;
   Pattern=1;
    #1;
    rst_n=1'b0;
    #(CYCLE*RST_TIME);
    rst_n=1'b1;
   repeat(20)@(posedge clk);
   repeat(DATA_NUM)begin
      @(posedge convst);
      busy<=1'b1;
     repeat(30)@(posedge clk);
      busy<=1'b0;
      @(negedge rd);
      adc_din<=stimulus[Pattern];
     Pattern<=Pattern+1;
      @(posedge clk);
    end
   repeat(20)@(posedge clk);//延遲20個時鐘周期；
   $stop;
  end


endmodule

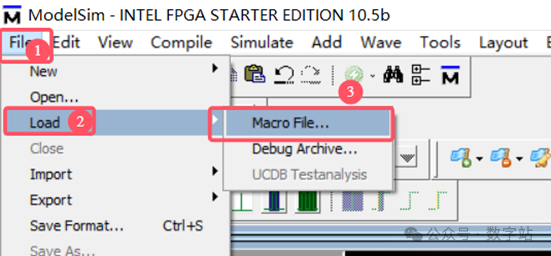

采用Quartus 18.1和modelsim聯合仿真，打開modelsim仿真界面wave后，先刪除該界面自動添加的信號。然后如下圖所示，添加我提前設置好的波形文件wave.do。

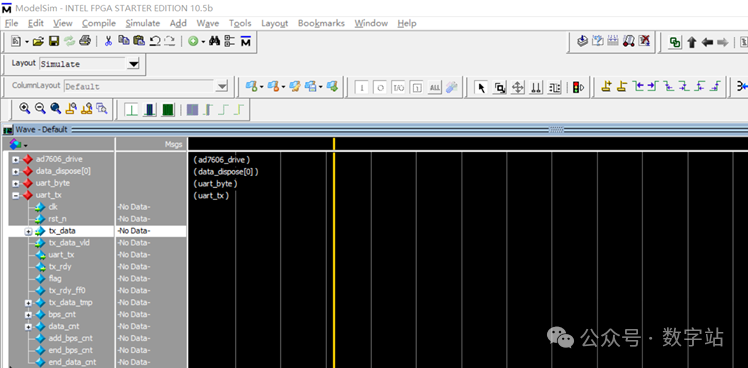

圖2 添加波形文件對應結果如下所示，相關模塊的所有信號已經全部添加且分類。

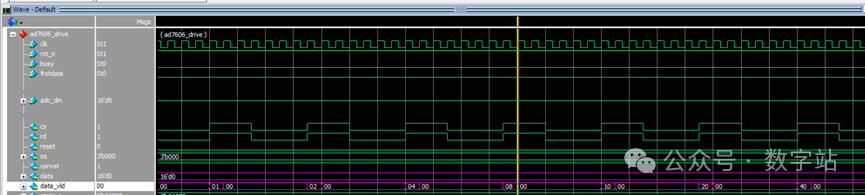

圖3 波形界面之后重新開始仿真，點擊run -all即可，仿真文件運行到$stop位置自動停止仿真。由于TestBench給ad7606八個通道賦值相同數據，因此最終采集的數據如下圖所示。

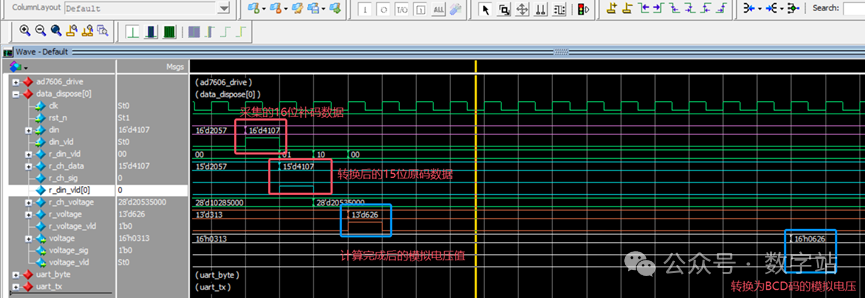

圖4 八個通道采集數據通道0的數據處理模塊如下圖所示，首先采集到的16位補碼數據為16’d4107，對應原碼為15’d4107，然后計算對應的模擬電壓((4107) / (2^15)) * 5V = 0.6266V = 626mv，最終將計算結果轉換為BCD碼，與下圖結果完全一致。

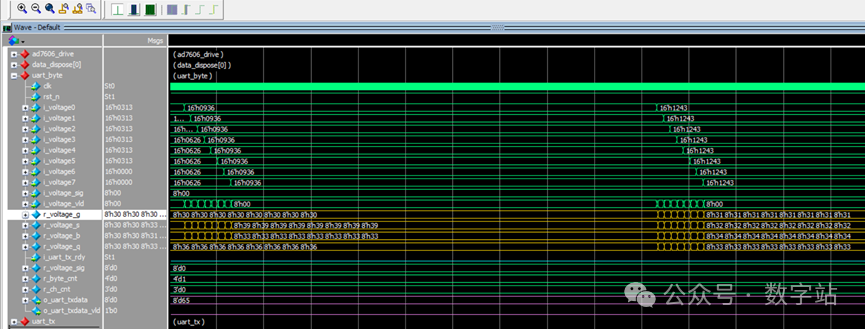

圖5 數據處理模塊仿真而uart_byte模塊把八個通道計算結果根據含義保存到對應存儲器中，同時根據計數器的值向下游模塊傳輸數據。下圖所示，每當上游模塊完成一次數據轉換，均會將存儲器的數據刷新。

圖6 存儲數據傳輸數據相關的計數器如下所示，uart_tx_rdy為高電平表示uart發送模塊處于空閑狀態。為了防止uart接收端反應不過來，這里會讓空閑狀態多持續一段時間，才開始發送下字節數據。使用計數器rdy_cnt來計數這段時間。

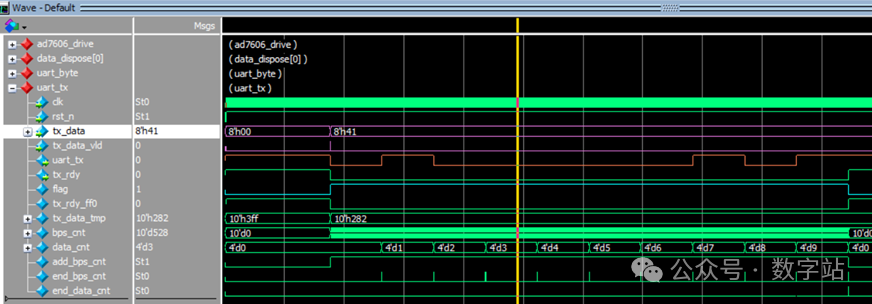

圖7 數據傳輸時序上圖中ch_cnt用來表示當前傳輸第幾個通道的數據，而byte_cnt用來計數當前發送該通道第幾字節數據。上圖中表示傳輸通道0第0字節數據為8’d65，對應字符A，然后發送第1字節數據8’d68對應D，之后傳輸通道對應數值，一般給用戶顯示都是從1開始的，因此8’d49表示通道1。上述三個數據顯示結果為AD1，后續仿真類似，不再贅述。最后就是uart發送模塊，如下圖所示，發送8’h41(與8’d65相等)，先發送低位數據，起始位會占用一位，結果正確。

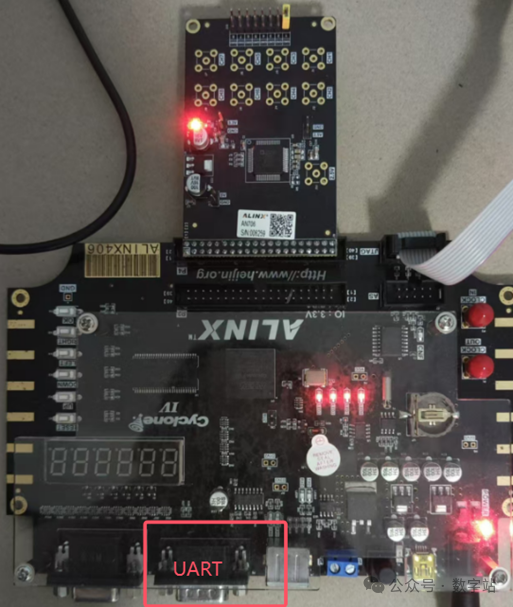

圖8 uart發送模塊仿真由于工程比較簡單，因此仿真這塊做得都比較簡潔，文末會提供工程，拿到后可以自行仿真。04上板實測由于手里這塊板子的設計問題，導致最終沒辦法上板，具體問題如下所示。板子上有一個uart的公頭，如下所示。

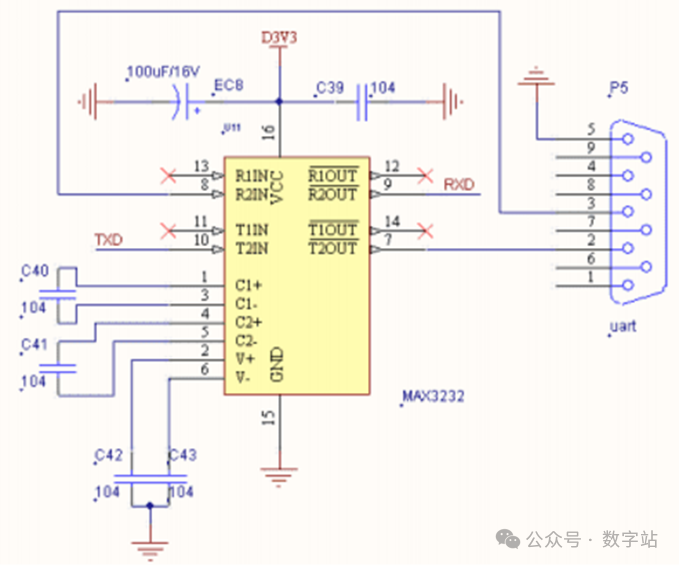

圖9 板載uart接口對應原理圖如下所示，公頭的2腳接的是板子的uart發送引腳。

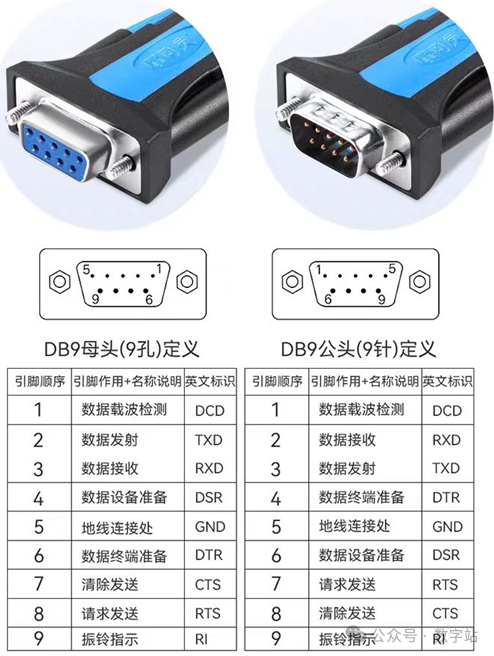

圖10 uart原理圖下圖是淘寶上該接口的線材接口信息，母頭線材2腳也是發送引腳？沒找到2腳用于接收的母頭線材，不知道設計這塊板子的工程師是如何想的，黑金自家也沒有賣這種線材。

圖11 淘寶線材在網上找了一張功能類似的截圖，上板后的結果應該與下圖一致。

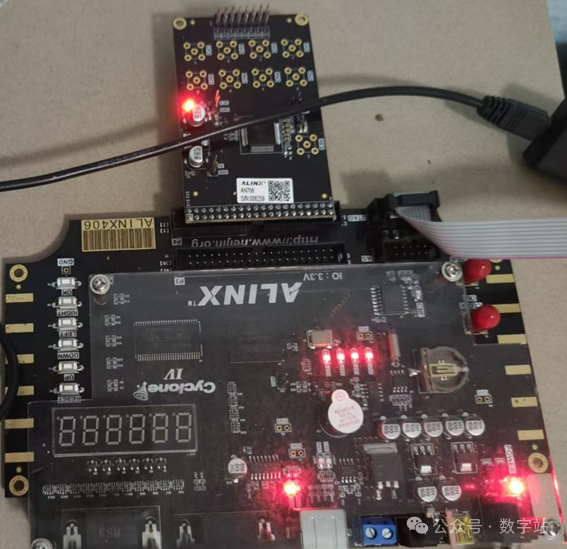

圖12 串口調試助手顯示雖然不能使用串口顯示數據，但是也可以通過signal tap抓一下實測數據，如果時序沒有問題，依舊可以保證工程沒有問題。如下圖所示，ad7606的八個通道全部懸空，然后下載程序到板子中。

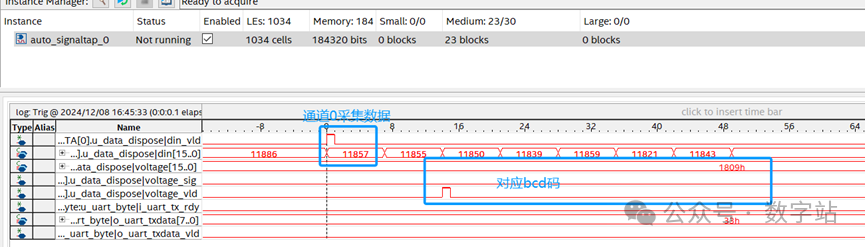

圖13 懸空ad7606八個通道輸入引腳使用signal tap抓取通道0的數據，如下所示，對應數據為16’d11857，轉換為模擬電壓為(16’d11857 / (2^15)) * 5V = 1.809V = 1809mv，與抓取的bcd碼轉換結果一致。

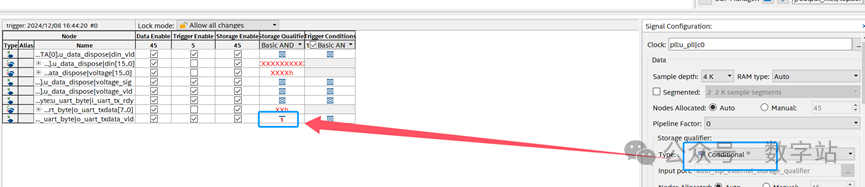

圖14 轉換時序由于uart每發送一個字節數據中間會間隔很長時間，為了看到依次發送的數據對不對，則需要抓取很多數據，signal tap采用如下設置，只抓取o_uart_tx_vld為高電平的數據，舍棄其余無用數據。

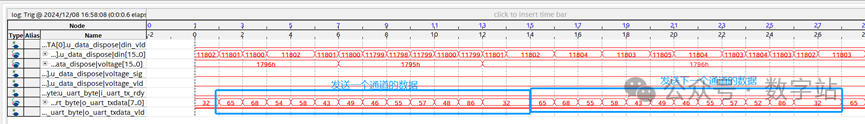

圖15 signal tap設置抓取數據如下所示，65對應的字符A，54對應的是通道6，由此可知第一幀數據為通道6的數據，第二幀為通道7的數據。

圖16 抓取發送的uart幀數據與下圖譯碼器部分代碼對比，可以驗證上圖的正確性。

圖17 對應譯碼最后修改signal tap抓取uart發送模塊時序，如下圖所示，發送數據為8’h2e，先發送低位數據。

圖18 抓取uart發送模塊時序相關時序驗證結束，整體時序是沒有問題的，如果換個正常的uart硬件接口可以直接使用。

聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。舉報投訴

adc

adc

+關注

關注
99

文章
6592

瀏覽量
547308
串口

串口

+關注

關注
14

文章
1575

瀏覽量
78112
上位機

上位機

+關注

關注
27

文章
952

瀏覽量
55337

原文標題：fpga通過uart向上位機傳輸ad7606采集數據

文章出處：【微信號：HXSLH1010101010，微信公眾號：FPGA技術江湖】歡迎添加關注！文章轉載請注明出處。

信號采集系統中的數據傳輸顯示與處理

信號采集系統中的數據傳輸顯示與處理

發表于 05-12 22:25

基于zigbee網絡的數據采集與上位機系統

1、本項目可實現對工業、農業數據的采集和遠程數據傳輸與監控；2、采用zigbee模塊制作節點網絡，實現數據的遠程傳輸。3、

發表于 10-17 23:12

【OK210申請】無線數據傳輸模塊設計

和單片機的接口電路。（3）編寫控制無線數據傳輸器件進行數據。目標：（1）單片機系統：通過串口傳輸

發表于 07-24 10:39

【CANNON申請】兩塊板之間藍牙數據傳輸

申請理由：一直從事單片機的數據通信，想實現一次藍牙的數據傳輸功能。項目描述：兩塊板實現數據傳輸。比如，A板采集芯片內部溫度，

發表于 01-19 16:05

ADC信號采集與串口傳輸的疑問

用msp430f149采集心電信號，然后通過串口傳輸給上位機。假設設置采樣率為200Hz，1s內能采集

發表于 05-08 12:52

請問怎么將SD卡中存儲的數據通過GPRS傳輸到電腦上顯示？

，認為不能及時的將傳感器實時采集的數據通過GPRS傳輸給電腦（因為GPRS數據傳輸所需要的時間大于傳感器

發表于 04-30 02:54

請問ov2640采集單張照片怎么通過wifi傳輸給上位機？

如題，stm32f1控制ov2640采集單張圖片利用wifi發送給上位機，wifi是sta透傳模式，目前上位機接收到的

發表于 05-09 06:06

無線數據傳輸模塊的實際應用

數據傳輸模塊的實際應用一、智能安防安防是物聯網的一大應用市場，傳統安防對人員的依賴性比較大，非常耗費人力，而智能安防能夠通過設備實現智能判斷。目前，智能安防最核心的部分在于智能安防系統，該系統中應用無線

發表于 06-18 04:21

串口線采集數據，波形圖表顯示怎么操作？

我想用labview顯示下位機的波形。做了一個測試程序。 Stm32做了一個dac輸出1k的正弦波，做了一個adc(10khz的速度)來采集這個正弦波，

發表于 08-30 10:51

stm32的幾種數據傳輸總結

引言在一般的項目開發過程中，往往需要兩塊或以上單片機進行通信完成數據傳輸，例如四旋翼無人機在飛行過程中無線傳輸數據回到地面站，治療儀器需要實時將

發表于 08-23 07:32

如何利用單片機和上位機進行大量的數據傳輸呢

如何利用單片機和上位機進行大量的數據傳輸呢？傳輸過程中會遇到哪些問題呢？

發表于 12-09 06:03

數據傳輸速率是什么意思

數據傳輸速率是什么意思 數據傳輸速率是通過信道每秒可傳輸的數字信息量的量度。數據傳輸速率也稱為吞吐率。

發表于 03-18 14:45 ?5065次閱讀

基于單片機89c51的浮點型數據及串口通信整型的處理和發送

在做下位機通信時往往會用到串口，包括下位機將數據傳輸給上位機

發表于 09-05 17:50 ?6次下載

如何在單片機串口中發送超過8位的數據

在做下位機通信時往往會用到串口，包括下位機將數據傳輸給上位機

發表于 04-16 17:28 ?5次下載

高速數據傳輸藍牙雙模方案

高速數據傳輸透傳模式是一種直接傳輸模式，數據通過藍牙模塊傳輸，不需要特定命令。主控制器通過串口

發表于 07-26 14:45 ?1197次閱讀

在线观看www成人影院-在线观看www日本免费网站-在线观看www视频-在线观看操-欧美18在线-欧美1级

搜索歷史

如何通過串口將8路adc采集的數據傳輸給上位機顯示

評論

信號采集系統中的數據傳輸顯示與處理

基于zigbee網絡的數據采集與上位機系統

【OK210申請】無線數據傳輸模塊設計

【CANNON申請】兩塊板之間藍牙數據傳輸

ADC信號采集與串口傳輸的疑問

請問怎么將SD卡中存儲的數據通過GPRS傳輸到電腦上顯示？

請問ov2640采集單張照片怎么通過wifi傳輸給上位機？

無線數據傳輸模塊的實際應用

串口線采集數據，波形圖表顯示怎么操作？

stm32的幾種數據傳輸總結

如何利用單片機和上位機進行大量的數據傳輸呢

數據傳輸速率是什么意思

基于單片機89c51的浮點型數據及串口通信整型的處理和發送

如何在單片機串口中發送超過8位的數據

高速數據傳輸藍牙雙模方案
