AMC0x30S-Q1 是一款精密的電隔離放大器，具有 ±1V 高阻抗輸入和固定增益單端輸出。高阻抗輸入針對與高阻抗電阻分壓器或具有高輸出電阻的其他電壓信號源的連接進行了優化。

數據手冊：*附件：AMC0330S-Q1 用于交流電壓檢測且具有單端輸出的汽車級 ±1V 輸入增強型隔離放大器技術手冊.pdf

隔離柵將在不同共模電壓電平下運行的系統器件隔開。該隔離柵抗電磁干擾性能極強。該隔離柵經過認證，可提供高達 5kVRMS 的增強型隔離（DWV 封裝）和高達 3kVRMS 的基礎型隔離（D 封裝）(60s)。

AMC0x30S-Q1 輸出與輸入電壓成正比的單端信號，固定增益為 1V/V。輸出設計為直接連接到 ADC 的輸入端。施加到 REFIN 引腳的電壓決定了 0V 輸入端的輸出電壓。

AMC0x30S-Q1 器件采用 8 引腳、寬體和窄體 SOIC 封裝，額定溫度范圍為 –40°C 至 +125°C。

特性

• 符合面向汽車應用的 AEC-Q100 標準：
  • 溫度等級 1：–40°C 至 +125°C，TA
• 線性輸入電壓范圍：±1V
• 高輸入阻抗：1GΩ（典型值）
• 電源電壓范圍：
  • 高側 (VDD1)：3.0V 至 5.5V
  • 低側 (VDD2)：3.0V 至 5.5V
• 固定增益：1V/V
• 單端輸出
• 低直流誤差：
  • 失調電壓誤差：±1.5mV（最大值）
  • 溫漂：±20μV/°C（最大值）
  • 增益誤差：±0.25%（最大值）
  • 增益漂移：±40ppm/°C（最大值）
  • 非線性度：0.05%（最大值）
• 高 CMTI：50V/ns（最小值）
• 低 EMI：符合 CISPR-11 和 CISPR-25 標準
• 隔離等級：
  • AMC0230S-Q1：基礎型隔離
  • AMC0330S-Q1：增強型隔離
• 安全相關認證：
  • DIN EN IEC 60747-17 (VDE 0884-17)
  • UL1577
    引腳配置和功能

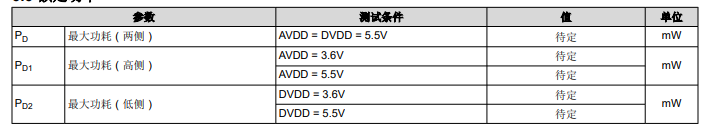

    額定功率

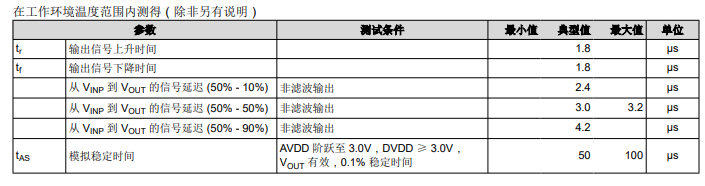

開關特性

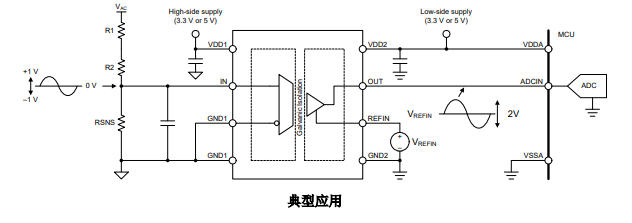

典型應用

應用

? 牽引逆變器
? 車載充電器
? 直流/直流轉換器
