RS232轉Profinet網關掃碼器在西門子1200plc快速配置

在當今的工業自動化領域，RS232和Profinet是兩種廣泛應用的通信協議，它們各有特點和優勢。RS232作為一種傳統的串行通信協議，因其簡單、穩定的特性，在許多老舊的工業設備和控制系統中得到了廣泛應用。然而，隨著工業自動化技術的不斷發展，對于數據傳輸速度、網絡規模和智能化水平的要求越來越高，傳統的RS232協議已經難以滿足現代工業系統的需求。

與此同時，Profinet作為一種基于以太網的工業通信標準，以其高速、高可靠性和強大的網絡功能，在現代工業自動化系統中占據了主導地位。它不僅支持實時數據傳輸，還能夠實現設備間的互操作性和遠程診斷，極大地提高了生產效率和系統的可維護性。

然而，在實際應用中，許多工廠和企業仍然擁有大量的基于RS232協議的設備和系統。為了將這些設備與現代的Profinet網絡無縫集成，就需要一種能夠橋接這兩種技術差異的網關設備。這就是RS232轉Profinet網關的重要性所在。

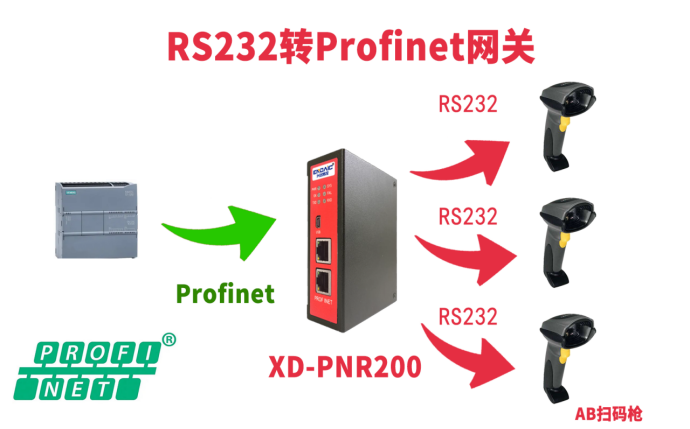

RS232轉Profinet網關是一種關鍵的工業自動化設備，其設計初衷在于實現傳統RS232通信設備與現代Profinet網絡之間的無縫連接。這種網關通過將RS232信號轉換為Profinet協議，使得老舊設備可以順利接入到先進的工業以太網中，極大地提高了系統的兼容性和靈活性。

具體來說，該網關的作用體現在以下幾個方面：首先，它解決了不同通信協議之間的兼容問題，使得原本無法直接接入Profinet網絡的設備得以利用現有的網絡資源；其次，通過高效的數據轉換，保障了數據傳輸的準確性和實時性；最后，它還簡化了系統集成的復雜度，降低了維護成本。

配置RS232轉Profinet網關的步驟如下：

1:找到最上面“選項”打開管理通用描述文件選擇加載用到的GSD文件點擊安裝：

2：點擊添加新設備找到對應plc型號點擊確定：

3：在右側硬件目錄里打開其他其他現場設備找到網關驅動雙擊添加，點網關“未分配”進行連接：

4：連接成功后確認plc與網關的IP地址是否正確：

5：雙擊進去網關設備視圖，在插槽里添加相應的讀寫數量：

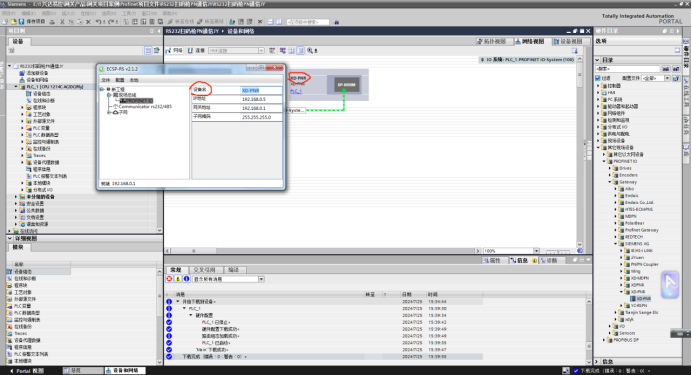

6：回到網絡視圖右鍵點擊網關進入“分配設備名稱”點擊更新列表然后分配設備名稱

如下圖所示：

7：點擊下載更改接口連接類型和顯示地址相同的設備 然后開始搜索 搜索到設備點擊下載

如下圖所示：

8：打開

配置軟件打開現場總線點擊進入PROFINET IO把設備名稱改成與網關一致

如下圖所示：

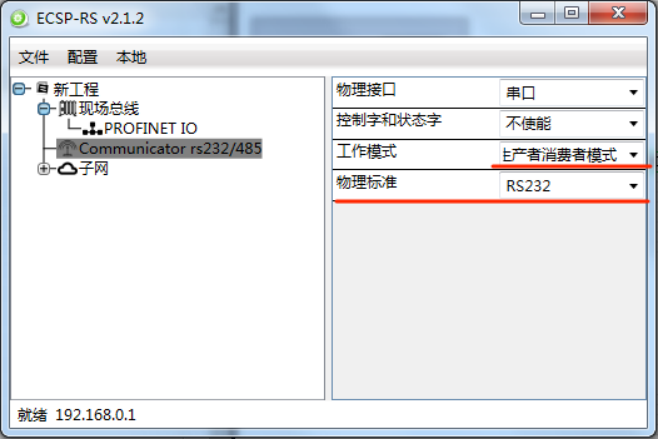

9：點擊進入Communicator rs232/485 更改工作模式和物理標準：

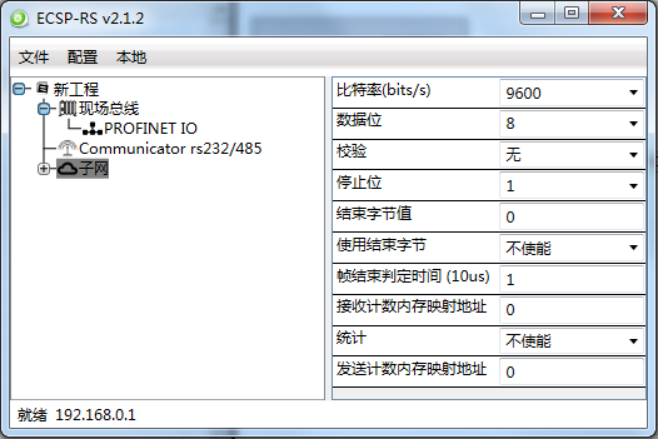

10：點擊子網更改比特率 數據位 校驗 停止位：

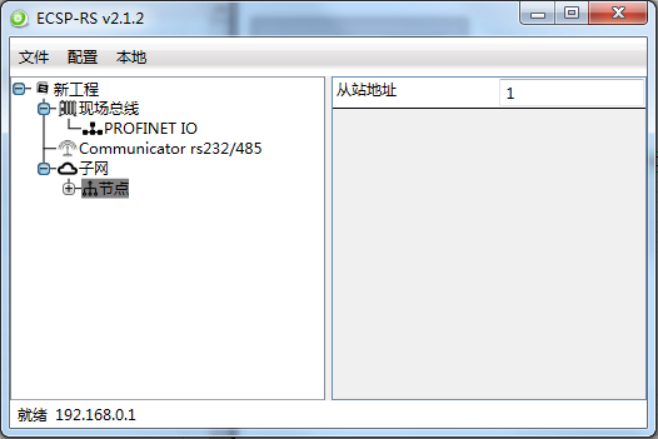

11：右擊子網添加節點更改從站地址：

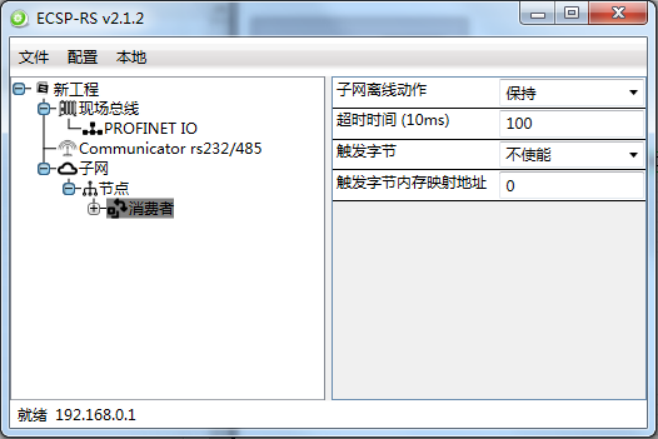

12：右擊節點添加消費者 更改數據保持：

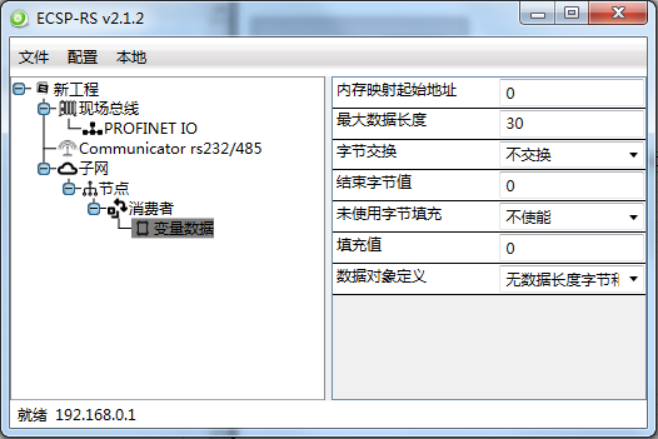

13：右擊消費者添加數據變量 更改最大數據長度：

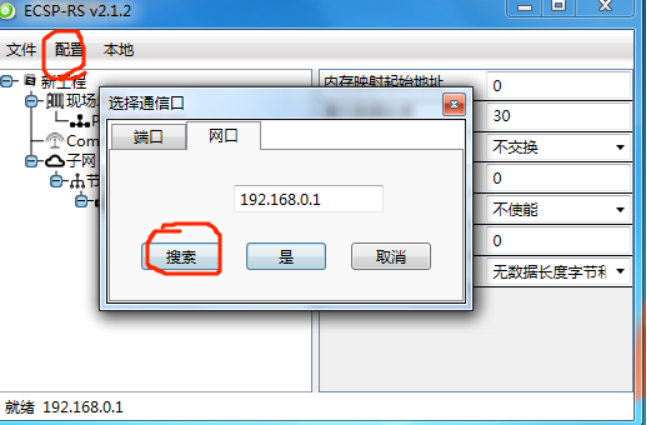

14：點擊目錄“配置”選擇通訊口配置點擊搜索，搜索完成直接確定，

再點擊配置選擇下載配置：

15：回到博圖打開左側監控與強制表添加新的監控表，在地址里寫入插槽的I地址數，然后開始監控：

在未來，隨著工業互聯網的快速發展和智能制造的不斷推進，對于能夠高效鏈接舊有設備與新技術的解決方案的需求將持續增長。RS232轉Profinet網關作為一種有效的中間件，其市場潛力巨大。預計未來這類設備將更加智能化、多樣化，能夠支持更多類型的通訊協議和更復雜的數據處理任務。此外，隨著物聯網(IoT)技術的不斷成熟，這類網關設備也將在連接傳感器、執行器等智能組件方面發揮更大作用，進一步推動工業4.0的發展進程。

總之，RS232轉Profinet網關不僅是過去與未來的橋梁，也是實現工業自動化升級的關鍵工具之一。面對日益激烈的市場競爭和技術更新換代的挑戰，企業和開發者應當持續關注此類技術的發展動態，積極探索其在各自領域的應用潛力，以便抓住機遇，提升自身競爭力。
