RS232轉Profibus DP網關接掃碼槍與PLC通訊

在工業自動化領域，不同設備間的通信協議往往存在差異，這給系統集成帶來了一定的挑戰。為了實現不同協議之間的無縫連接，各種協議轉換網關應運而生。其中，RS232轉Profibus DP網關作為重要的一員，扮演著橋梁的角色，使得具備RS232接口的設備能夠與采用Profibus DP協議的PLC進行高效穩定的通訊。本文將詳細介紹興達易控RS232轉Profibus DP網關如何與掃碼槍及PLC進行通訊的相關知識，以期為相關技術人員提供實用的參考。

一、背景介紹

隨著工業4.0時代的到來，物流行業面臨著前所未有的變革與挑戰。快速、準確地處理貨物信息成為提升物流效率的關鍵。在這一背景下，掃碼槍作為數據采集的重要工具，被廣泛應用于物流分揀線上。然而，傳統的掃碼槍通常通過串口（如RS232）傳輸數據，而現代PLC控制器多采用Profibus DP等工業以太網協議，這兩者之間的直接連接成為了一個難題。

二、問題分析

在實際應用中，我們需要將掃碼槍的數據實時傳輸至PLC控制器，以實現對貨物信息的自動采集和處理。然而，掃碼槍的串口接口與PLC的Profibus DP接口之間存在物理層和協議層的雙重障礙。具體來說，需要解決以下幾個問題：

接口匹配：如何將掃碼槍的RS232接口轉換為能夠接入Profibus DP網絡的信號？

協議轉換：如何在保持?jǐn)?shù)據完整性和實時性的前提下，完成從自由協議到Profibus DP協議的轉換？

系統兼容性：如何確保新增的RS232轉Profibus DP網關與現有的PLC控制系統無縫集成？

三、解決方案

針對上述問題，可以引入專業的RS232轉Profibus DP網關作為橋梁，實現掃碼槍與PLC之間的高效通訊。以下是具體的解決方案：

1. 硬件準備

掃碼槍：選擇支持自由協議輸出的掃碼槍，確保其能夠生成符合要求的條形碼數據。

RS232轉Profibus DP網關：選用兼容掃碼槍自由協議及Profibus DP協議的網關設備。

PLC控制器：具備Profibus DP接口的PLC控制器，如西門子S7-1200系列。

2. 網關配置

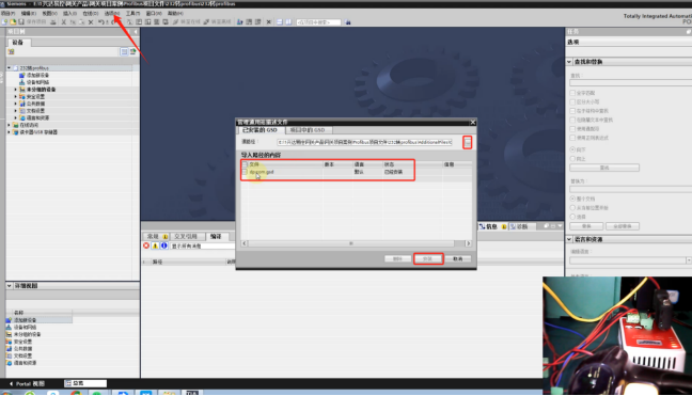

加載GSD文件：在PLC編程軟件（如西門子博途TIA Portal）中，導入RS232轉Profibus DP網關的GSD文件，以便識別和管理網關設備。

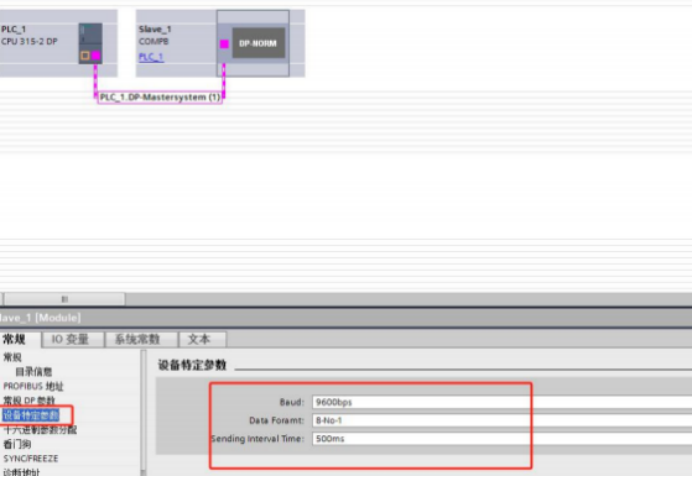

配置通訊參數：根據掃碼槍的輸出格式和Profibus DP網絡的要求，配置網關的通訊參數，包括波特率、數據位、停止位、校驗位等。

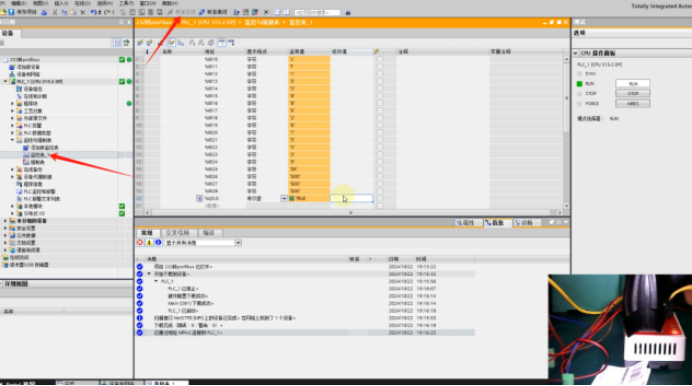

3. 數據傳輸與處理

數據采集：掃碼槍掃描條形碼后，通過RS232接口將數據發送至RS232轉Profibus DP網關。

協議轉換：網關接收到掃碼槍的數據后，進行自由協議到Profinet協議的轉換，確保數據能夠在Profibus DP總線上傳輸。

四、應用案例

以興達易控生產的XD-PBR200型RS232轉PROFINET網關為例，該網關可有效連接霍尼韋爾掃碼槍與西門子S7-1200PLC。通過簡單的配置步驟，即可實現掃碼槍數據的快速上傳與PLC的自動化控制。具體配置過程包括加載GSD文件、設置DP地址、配置通訊參數以及編寫PLC程序等步驟。此方案不僅提升了分揀效率，還優化了整個物流系統的運作流程。

五、總結

RS232轉Profibus DP網關在物流分揀線中的應用為掃碼槍與PLC之間的通訊提供了便捷可靠的解決方案。通過專業的協議轉換設備和技術手段，我們可以輕松實現不同協議間的無縫連接和數據交換。未來隨著技術的不斷進步和應用需求的不斷變化，我們應持續關注相關設備和技術的更新升級以適應更加復雜和多樣化的工業應用場景。
