LM124由四個獨立的高增益運算放大器組成，在內部進行頻率補償。它們可在廣泛的電壓范圍內由單一電源供電運行。

數據手冊：*附件：LM124 低功耗、低輸入偏置電流、四通道運算放大器技術手冊.pdf

此外，也可由多個分離電源供電運行，低功耗電源電流消耗與電源電壓大小無關。

功能

• 寬增益帶寬：1.3 MHz
• 輸入共模電壓范圍包括接地
• 大電壓增益：100 dB
• 極低的供電電流/放大器：375 μA
• 低輸入偏置電流：20 nA
• 低輸入電壓：最高3 mV
• 低輸入偏移電流：2 nA
• 寬電源電壓范圍：
  • 單電源：3 V至30 V
  • 雙電源：±1.5 V至±15 V

引腳連接和示意圖

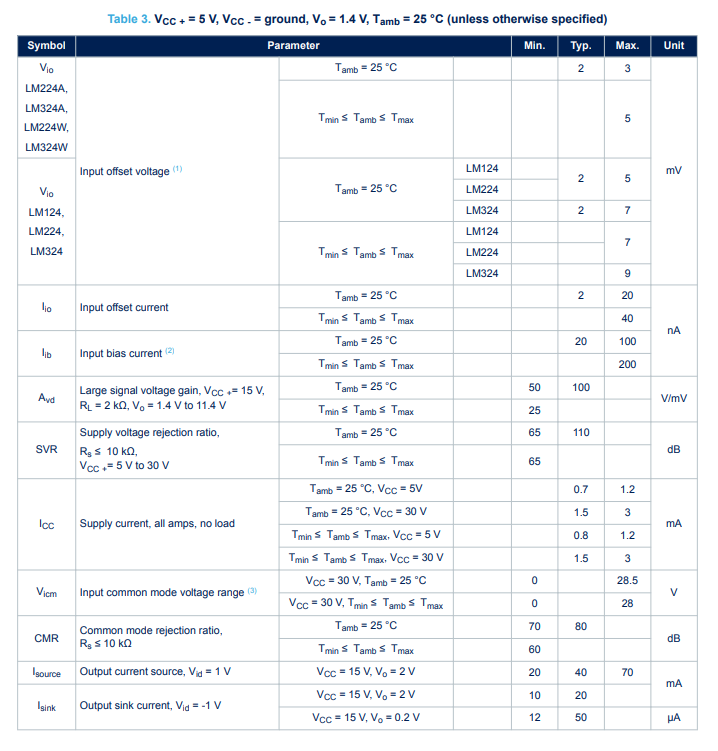

電氣特性

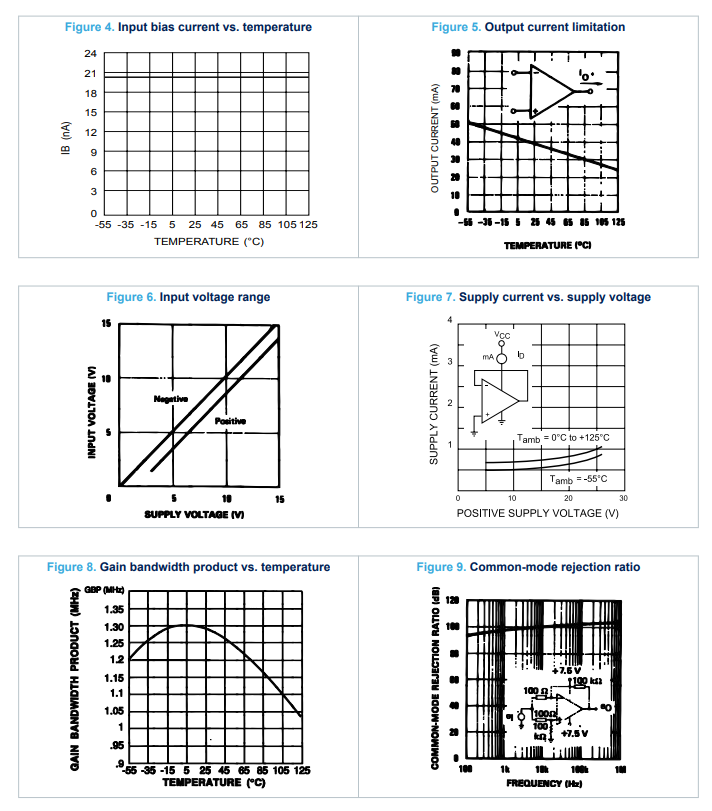

電氣特性曲線

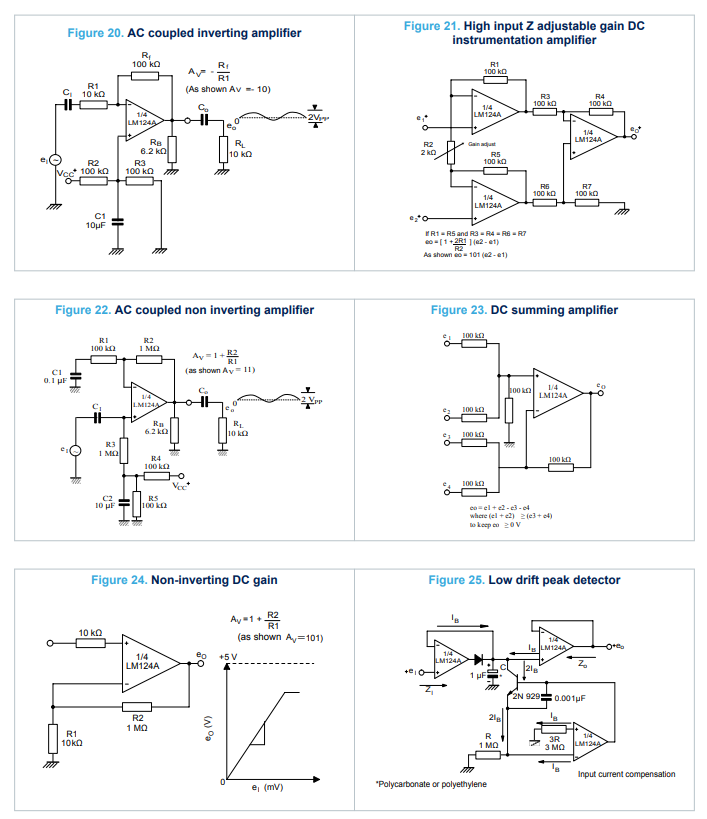

典型的單電源應用
