HMC-C010 600°模擬移相器模塊，6-15GHz技術手冊
概述
HMC-C010是一款模擬移相器，通過0至+5V的模擬控制電壓控制。 HMC-C010分別在6 GHz和16 GHz下提供0至800度和0至450度的連續可變相移，并提供一致的插入損耗和相移變化關系。 該相移相對于控制電壓保持單調。
控制端口的調制帶寬為50 MHz。 該器件具有低插入損耗和極其可靠的封裝，適合各種應用，包括光纖系統和測試設備中的時鐘相移。 HMC-C010封裝在微型密封模塊中，帶有可更換的SMA連接器。
數據表：*附件：HMC-C010 600°模擬移相器模塊，6-15GHz技術手冊.pdf
應用
- 光纖產品
- 軍事
- 測試設備
特性
- 寬帶寬： 6 - 15 GHz
- 大于600°的移相
- 單正電壓控制
- 密封模塊
- 可現場更換的SMA連接器
- 工作溫度范圍為-55至+85 ℃

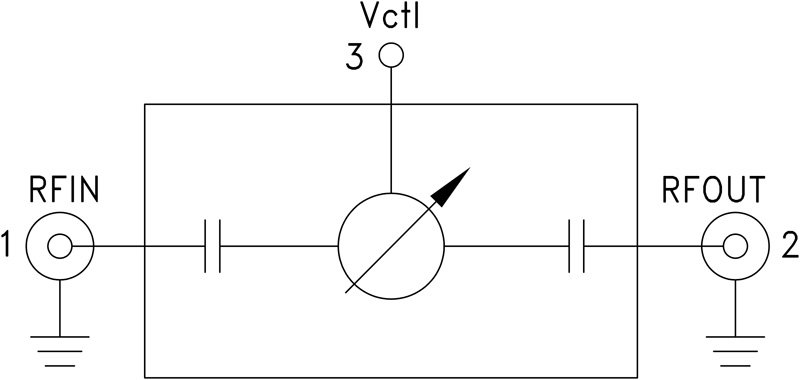

框圖

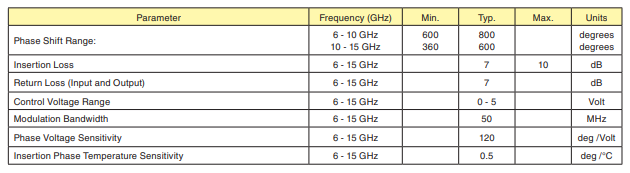

電氣規格

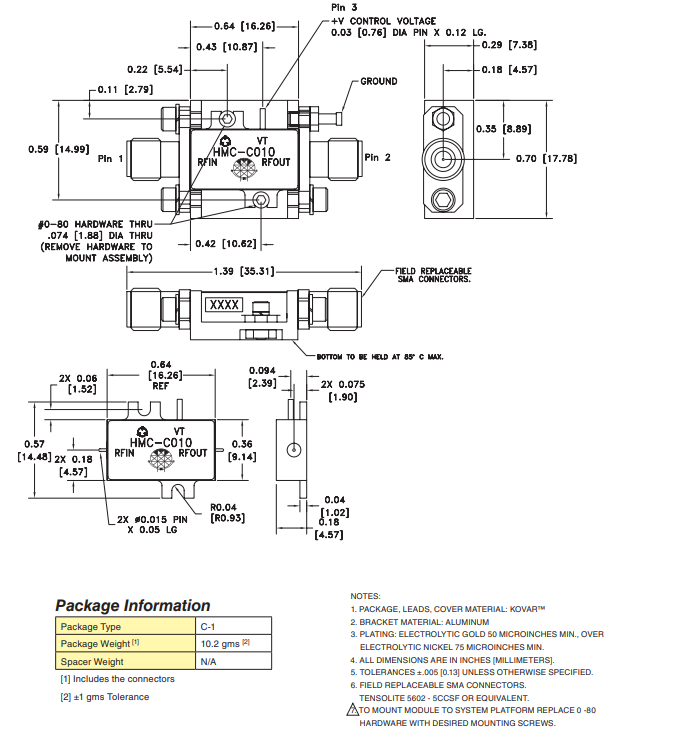

外形圖
