INA290-Q1 是一款超精密電流感應放大器，可在 2.7V 至 120V 的寬共模范圍內測量分流電阻器上的壓降。它采用節省空間的 SC-70 封裝，PCB 的空間占用僅為 2.0mm × 2.1mm。該器件在 ±12μV（最大值）的超低失調電壓、±0.1%（最大值）的小增益誤差和 160dB（典型值）的高直流 CMRR 等特性的綜合作用下，可實現超高精度的電流測量精度。 INA290-Q1 憑借 1.1MHz（增益為 20V/V）的高帶寬和 85dB（50kHz 時）的交流 CMRR，不僅適用于直流電流測量，還適用于高速應用（例如，快速過流保護）。

數據手冊：*附件：INA290-Q1 采用小型（SC-70）封裝的AEC-Q100認證、2.7V至120V、1.1MHz超精密電流檢測放大器技術手冊.pdf

通過在 2.7V 至 120V 的寬共模范圍內檢測分流電阻器上的壓降， INA290-Q1 可提供進行超精密電流測量的功能。 INA290-Q1 采用 SC-70 封裝，可更大程度地縮小解決方案的尺寸。

特性
? 符合面向汽車應用的 AEC-Q100 標準：
– 溫度等級 1：–40°C 至 +125°C，TA
? 提供功能安全
– 可幫助進行功能安全系統設計的文檔
? 寬共模電壓：
– 工作電壓：2.7V 至 120V
– 可承受電壓：-20V 至 +122V
? 出色的共模抑制比 (CMRR)：
– 160dB 直流
– 85dB 交流（50kHz 時）
? 精度
– 增益：
? 增益誤差：±0.1%（最大值）
? 增益漂移：±5ppm/°C（最大值）
– 失調電壓：
? 失調電壓：±12μV（最大值）
? 溫漂±0.2μV/°C（最大值）
? 可用增益：
– A1 器件：20V/V
– A2 器件：50V/V
– A3 器件：100V/V
– A4 器件：200V/V
– A5 器件：500V/V
? 高帶寬：1.1MHz
? 壓擺率：2V/μs
? 靜態電流：370μA

引腳功能和配置

典型特性

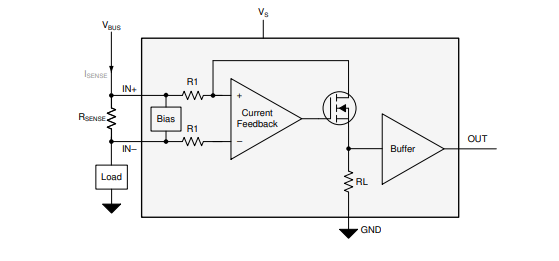

功能方框圖

應用
? 固態 LiDAR
? 汽車 HVAC 壓縮機模塊
? 汽車內部加熱器模塊
? 汽車泊車加熱器模塊
? 汽車泵
