引言

在實際應用中，要求電源的輸出直流電壓高于95V時，可以采用多只DC-DC變換器模塊串聯，串聯模塊的總輸出電壓為各模塊輸出電壓之和。

下面介紹產生高壓輸出的兩種電路。

一是各串聯模塊輸出固定高壓的電路；二是各串聯模塊輸出電壓可自動調整的電路，利用這兩種電路還可產生正或負的輸出電壓。

1.輸出固定高電壓的豐聯模塊

多只電源模塊中聯時，每個模塊的正輸出端都應串入一只二極管VD1和VD2，如圖1-21所示，以免模塊關斷、啟動或負載變化時，負載電容反向驅動該模塊。串聯在正輸出端的一極管的額定電壓碼應高于模塊的輸出電壓，一極管的額定電流應大于模塊的輸出電流。與正負輸出端反向并聯的二極管,VD3和翻，可防止只有單只變換器模塊工作時，其他模塊的輸出端出現負電壓。

在實際應用中，串聯模塊的總輸出電壓不應超過模塊基板與輸出端之間的絕緣電壓(500V)，二極管VD1、VD2、VD3、VD4的型號應根據輸出電壓和電流進行選擇。

2.各串聯模塊的輸出電壓可自動調整的串聯模塊實際電路

各串聯模塊的輸出電壓可自動調整的實際電路如圖1-22所示。該電路只需外接很少的元件，因此電路很簡單，成本也較低。

在該電路中，當變換器1的輸出電壓調低時，變換器1的輸出電壓U1小于U2，晶體管Vl導通，變換器2的輸出電壓降低，從而使U1=U2。因此，兩只變換器模塊的輸出電壓都等于總輸出電壓的一半，兩只模塊的工作溫度也基本相同，因此該系統的MTBF也可延長。實際應用時，V1和V2可選用2N2222。

3.輸出正負兩路電壓可自動調整的串聯模塊實際電路

輸出正、負兩路電壓可自動調整的串聯模塊的實際電路如圖1-23所示。在該電路中、當負壓輸出變換器模塊的輸出電壓降低時，正壓輸出變換器模塊的輸出電壓將根據外部負載的要求自動調整，使正、負輸出電壓相等。

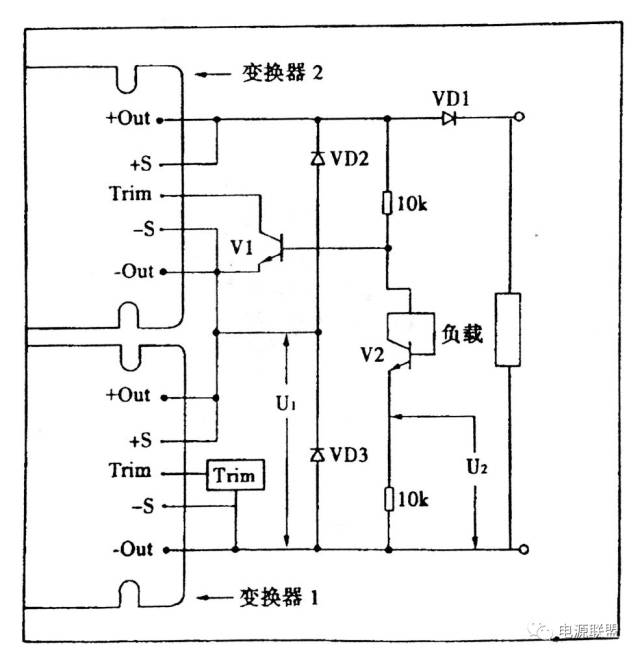

圖1-22各串聯模塊的輸出電壓可自動調整的串聯模塊實際電路

圖1-23輸出正負兩路電壓可自動調整的串聯詞
