在高頻開關電源、功率變換器和新能源應用中，超快恢復二極管因其短反向恢復時間和低開關損耗而被廣泛采用。然而，在選擇MDD超快恢復二極管時，耐壓（VRRM）和電流（IF,IFSM）是兩個至關重要的參數，直接影響器件的可靠性和系統性能。合理選型可以避免短路、過熱、過載等問題，提高系統穩定性。
1.關鍵選型參數解析
超快恢復二極管的選型涉及多個參數，其中耐壓和電流是核心：
1.1反向重復峰值耐壓（VRRM）：指二極管能夠承受的最大反向電壓。VRRM過低可能導致?lián)舸^高則增加損耗。
1.2正向平均電流（IF）：指二極管在穩態工作時的平均導通電流，需確保工作電流低于額定值，以避免過熱。
1.3正向浪涌電流（IFSM）：短時間內二極管能夠承受的瞬態電流，主要影響啟動和突發負載工況的可靠性。
在高頻應用中，除了上述參數，還需關注：
①反向恢復時間：trr越短，開關損耗越小，有助于提高系統效率。
②反向恢復電荷（Qrr）：Qrr過大會增加MOSFET的損耗，影響高頻性能。
2.超快恢復二極管的耐壓選型：如何確保安全裕量？
在電路設計中，二極管的耐壓應考慮輸入電壓、開關尖峰、EMI噪聲等因素，通常建議選擇的VRRM至少為工作電壓的2～3倍，以保證可靠性。

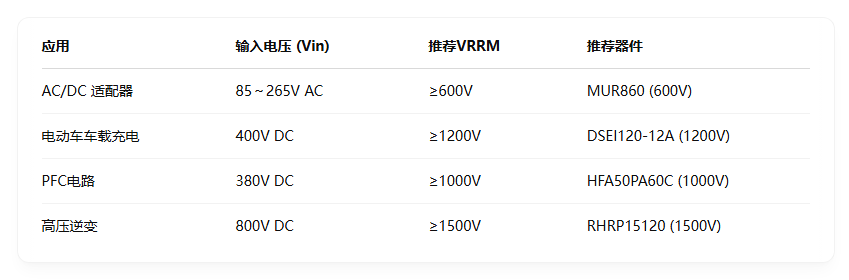

常見耐壓選型建議：

·優化建議
考慮電網波動和開關尖峰，適當提升耐壓裕量，例如Vin=400V時，選擇VRRM≥1000V。
降低漏電流：VRRM越高，反向漏電流通常越大，可能導致額外的功耗和溫升，需權衡。
3.超快恢復二極管的電流選型：如何避免過載？
二極管的正向平均電流（IF）必須大于應用中的實際工作電流，并留有裕量，以防止過熱和壽命縮短。通常建議：
工作電流≤額定IF的70%，確保散熱余量
突發電流（IFSM）要大于負載浪涌，避免瞬態過載
常見應用的電流選型示例：

·優化建議
功率計算：確保Pd=IF×VF在散熱能力范圍內。
熱管理：對于大電流應用，推薦使用TO-247或D2PAK封裝，降低熱阻，提高散熱效率。
并聯使用：大電流應用（如100A以上）可并聯多個二極管分擔電流，減少單管熱應力。
4.選型優化案例分析
案例1：PFC電路中超快恢復二極管的選型
某PFC電路設計，工作電壓Vin=380V DC，峰值電流I_peak=12A，工作頻率100kHz。
4.1原方案：使用MUR860（600V,8A），發現二極管溫升過高，反向漏電流增加，導致可靠性下降。
4.2優化方案：更換為HFA25PB60（600V,25A,trr=35ns），并優化散熱方案。
4.3優化效果：
①二極管溫升降低10°C
②反向恢復損耗降低15%
③PFC電路效率提升2%
5.結論與最佳實踐
超快恢復二極管的耐壓和電流選型直接影響系統的可靠性，合理選型可以降低損耗、提高效率，延長使用壽命。
5.1耐壓選型關鍵點：
√VRRM≥工作電壓的2～3倍，避免反向擊穿
√在高頻應用中，權衡漏電流和耐壓裕量
5.2電流選型關鍵點：
√IF≥實際工作電流的1.5倍，留足裕量
√IFSM要滿足啟動浪涌電流要求，避免燒毀
5.3優化選型的額外建議：
√關注trr和Qrr，選擇trr短、Qrr低的二極管，提高高頻性能
√采用良好的散熱設計，避免二極管因過熱導致失效
√在高功率應用（如電動車充電樁）中，可考慮SiC超快二極管，提高效率并降低溫升
合理的耐壓與電流選型，不僅能提升電路的可靠性，還能降低系統功耗，提升整體能效，確保長時間穩定運行。
