OPAx991 系列（OPA991、OPA2991 和 OPA4991）是高電壓 (40V) 通用運算放大器系列。這些器件具有出色的直流精度和交流性能，包括軌至軌輸入/輸出、低失調電壓（典型值為 ±125μV）、低溫漂（典型值為 ±0.3μV/°C）、低噪聲（10.5nV/√Hz 和 1.8μV PP ）和 4.5MHz 帶寬。

數據手冊：*附件：OPA4991 四通道、40V、4.5MHz、低功耗運算放大器技術手冊.pdf

OPAx991 具有諸如電源軌差分和共模輸入電壓范圍、高輸出電流 (±75mA)、高壓擺率 (21V/μs)、高容性負載驅動 (1nF) 和關斷等獨特的功能，是一款穩定可靠的高性能運算放大器，適用于各種高電壓工業應用。

OPAx991 系列運算放大器采用微型 封裝（例如 X2QFN 和 WSON）以及標準封裝（例如 SOT-23、SOIC 和 TSSOP），額定工作溫度范圍為 –40°C 至 125°C。

特性
? 低失調電壓：±125μV
? 低失調電壓漂移：±0.3μV/°C
? 低噪聲：1 kHz 時為 10.8nV/√Hz
? 高共模抑制：130dB
? 低偏置電流：±10pA
? 軌至軌輸入和輸出
? 寬帶寬：4.5MHz GBW
? 高壓擺率：21V/μs
? 高容性負載驅動：1nF
? 支持多路復用器/比較器的輸入
– 放大器以最高達到電源軌的差分輸入工作
– 放大器可用于開環中，也可用作比較器
? 低靜態電流：每個放大器 560μA
? 寬電源電壓：±1.35V 至 ±20V，2.7V 至 40V
? 強大的 EMIRR 性能：輸入引腳和電源引腳上采用
EMI/RFI 濾波器
? 電源軌的差分和共模輸入電壓范圍

引腳功能和配置

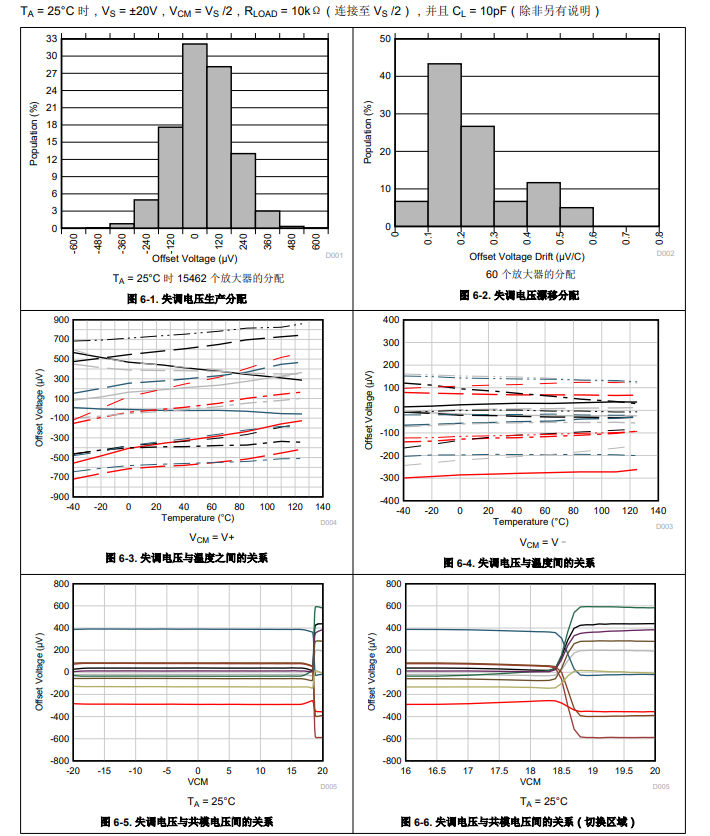

典型特性

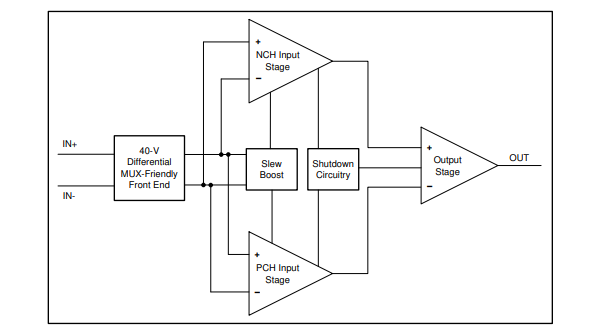

功能方框圖

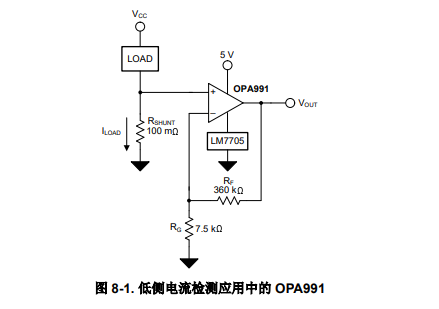

典型應用

應用
? 低功率音頻前置放大器
? 多路復用數據采集系統
? 測試和測量設備
? ADC 驅動器放大器
? SAR ADC 基準緩沖器
? 可編程邏輯控制器
? 高側和低側電流感測
