智能微斷(智慧空開)C型和D型如何選型?

jf_40262094 ? 來源:jf_40262094 ? 作者:jf_40262094 ? 2025-04-11 13:27 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

簡婷

安科瑞電氣股份有限公司 上海嘉定 201801

技術支持18701998775

空開(空氣開關)和漏保(漏電保護器)作為電路保護的重要設備,根據其特性和應用場景的不同,可分為多種型號,其中C型和D型是家庭和工業領域最常見的兩種。市面上的空開和漏保有的標有C,有的標有D,這究竟有何區別和用途呢?感興趣的朋友不妨來看看吧!

一、定義與含義

C型智慧空開:C型代表電流(Current)保護,主要用于家庭電路及照明系統。它設計的瞬間脫扣電流范圍通常為額定電流的5-10倍,適用于保護常規負載和配電線纜。

D型智慧空開:D型則代表動力(Dynamic)保護,專為高沖擊電流的設備設計,如電動機、變壓器等。其瞬間脫扣電流范圍高達額定電流的10-20倍,適合保護啟動電流大的沖擊性負荷。

殼架等級電流:物聯網斷路器能做到的電流,ASCB2-125系列為125A。

級數:區分單三相、零線是否斷開,例如1P+N和2P,3P+N和4P,外形大致相同,區別在于零線不斷開和零線斷開。

瞬時脫扣特性:應用場景不同,短路動作電流,B型【3-5In】C型【5-10In】 D型【10-14In】

二、使用范圍

C型智慧空開:因其較小的瞬間脫扣電流設定,廣泛應用于家庭電路,特別是照明系統和常規家用電器。它能夠有效地保護家庭電路免受過載、短路等故障的影響,確保家庭用電安全。

D型智慧空開:則更適用于工業和商業環境,特別是那些需要大電流啟動的設備。在工業生產線、電機控制中心等場合,D型智慧空開能夠提供更可靠的動力保護,防止設備因電流過大而損壞。

三、功能與特性

保護功能:兩者均具備短路、過載、過溫等保護功能,但D型空開在處理高沖擊電流方面表現更為出色。

智能監測:智慧空開(如ASCB2系列)不僅具備傳統保護功能,還能實時監測電流、電壓、剩余電流、溫度、功率、電量等數據,提供預警+報警雙重安全機制,支持遠程、定時、本地多樣控制,實現按需用電、節能用電。

適用場景:C型智慧空開更適合于家庭、學校、辦公樓等場所;而D型則更適用于工廠、車間、電力站等工業環境。

四、選型建議

在選擇智慧空開時,應根據具體的應用場景和需求進行選型。對于家庭用戶來說,C型智慧空開是性價比較高的選擇;而對于工業和商業用戶,特別是需要保護大電流啟動設備的場合,D型智慧空開則更為合適。

五、智能微型斷路器(智慧空開)的使用場景

1.1家庭用電管理

智能家居系統:與智能家居平臺集成,實現遠程控制、定時開關和用電監測;

用電安全:實時監測電路狀態,及時切斷過載或短路故障,保護家庭電器和人員安全;

節能管理:通過電能計量功能,幫助用戶優化用電習慣,降低電費支出。

1.2 商業建筑

照明與空調控制:在寫字樓、商場等場所,智能微型斷路器可實現對照明和空調系統的集中控制,提高能效;

故障預警:快速定位電路故障,減少停電時間,保障商業運營的連續性;

數據統計:記錄用電數據,為能耗分析和成本控制提供依據。

1.3 工業領域

設備保護:在工廠和生產車間中,智能微型斷路器可保護電機、變頻器等重要設備免受電氣故障損壞;

遠程監控:通過工業物聯網(IIoT)平臺,實現遠程監控和操作,提高生產效率;

電能質量管理:監測電能質量(如電壓波動、諧波等),確保生產設備穩定運行。

1.4 公共設施

學校與醫院:在需要高可靠性和安全性的場所,智能微型斷路器可提供精準的電路保護和管理;

交通設施:用于地鐵、機場等場所的電力系統,確保關鍵設備的穩定供電。

1.5新能源領域

光伏發電系統:在太陽能發電系統中,智能微型斷路器可實現對光伏組件的保護和電能輸出的監控;

儲能系統:用于電池儲能系統的電路保護,確保儲能設備的安全運行。

1.6 數據中心

高可靠性供電:在數據中心等高耗能場所,智能微型斷路器可提供精準的電路保護和能耗管理,確保服務器和網絡設備的穩定運行;

故障快速定位:通過實時監測和報警功能,快速定位故障點,減少停機時間。


2選型指導

2.1 根據極數選擇

分為單極、雙極、三極、四極開關,依次對應1P、2P、3P、4P規格。

單極(1P)開關:采用單進單出設計,僅連接火線,不涉及零線,是照明類負載的理想選擇。

雙極(2P)開關:具備雙進雙出功能,同時對火線和零線提供全面保護,常用于220V線路的入戶總開關或帶有插座的分支回路。

三極(3P)開關:三個接頭均連接火線,專為控制三相三線(3*380V)電路而設計。

四極(4P)開關:能夠控制三相四線負載回路,即同時管理三相火線和一相零線,適用于需要斷開零線的場景,如住宅小區的總開關或某些工業生產等用電場所。


2.2根據額定電流選擇

額定電流是智慧空開在正常工作條件下能夠承載的最大電流。需要根據實際用電負荷來選擇合適的額定電流,以避免因電流過大而導致空開頻繁跳閘或損壞。家庭使用的智能空開額定電流范圍一般在6A至125A之間。工業和商業用電的額定電流可能更高,需根據具體負載計算確定。


2.3根據脫扣類型選擇

C型脫扣(電流保護):適用于常規負載和配電線纜,如家庭照明、電熱設備、小型電動機等電阻性負載。瞬間脫扣電流范圍通常為額定電流的5-10倍。

D型脫扣(動力保護):適用于啟動電流大的沖擊性負荷,如電動機、變壓器等。瞬間脫扣電流范圍高達額定電流的10-20倍。

2.4 根據附加功能選擇

數據監控:電壓、電流、功率、電能、溫度和漏電(僅2P/4P帶漏保支持)等數據;

電能計量:電量計量功能,需使用計量芯片方案;

控制技術:內置機械控電裝置和數字化控制芯片,可實現在數字芯片故障狀態下,各智慧斷路器依舊可以保留短路保護、漏電保護、過流保護等用電保護功能;

保護功能:過壓、欠壓、過載、短路、過流、超溫和漏電多種保護功能;

過流保護:100%額定電流預警,110%額定電流跳閘,閾值可調;

短路保護:C型曲線5-10倍額定電流路保護,D型曲線10-14倍額定電流斷路保護;

過載保護:100%額定功率預警,110%額定功率跳閘,閾值可調;

過壓保護:110%額定電壓預警,120%額定電壓跳閘,閾值可調;欠壓保護:90%額定電壓預警,80%額定電壓跳閘,閾值可調;

過溫保護:80℃預警,100℃跳閘,閾值可調;漏電保護:15mA預警,30mA跳閘,閾值可調(僅2P/4P帶漏保支持);

控制功能:具有本地手動推桿、本地電動控制、本地鎖定、遠程遙控、定時控制等多種控制功能。

2.5根據分斷能力選擇

短路電流:根據系統的短路電流選擇合適分斷能力的斷路器,確保能安全切斷故障電流。

2.6 根據通訊方式選擇

RS485通訊空開網關:LCD顯示,1DI/1DO,配合智能微斷使用,最多連接16個智能微斷;

以太網通訊空開網關:LCD顯示,1DI/1DO,配合智能微斷使用,最多連接16個智能微斷;

Wifi通訊空開網關:LCD顯示,1DI/1DO,配合智能微斷使用,最多連接16個智能微斷;

4G通訊空開網關:LCD顯示,1DI/1DO,配合智能微斷使用,最多連接16個智能微斷;

六、智慧用電管理云平臺

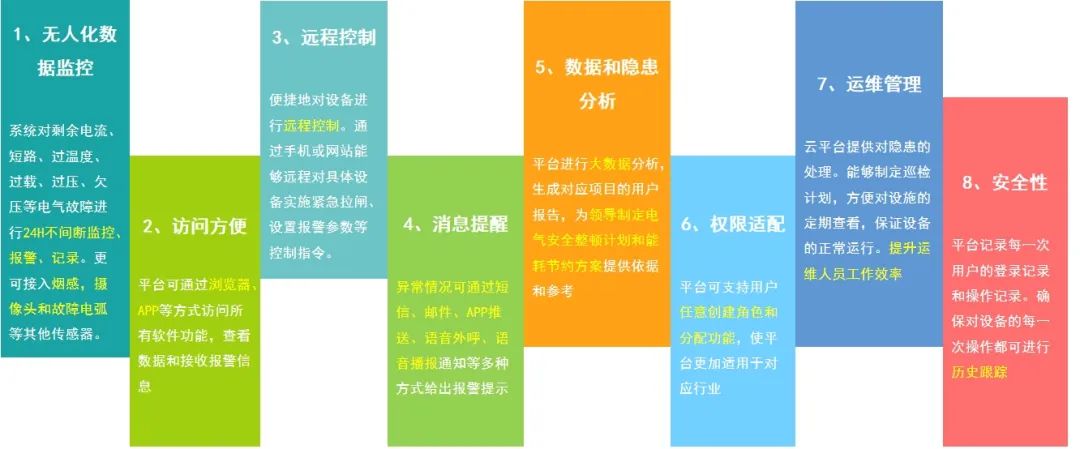

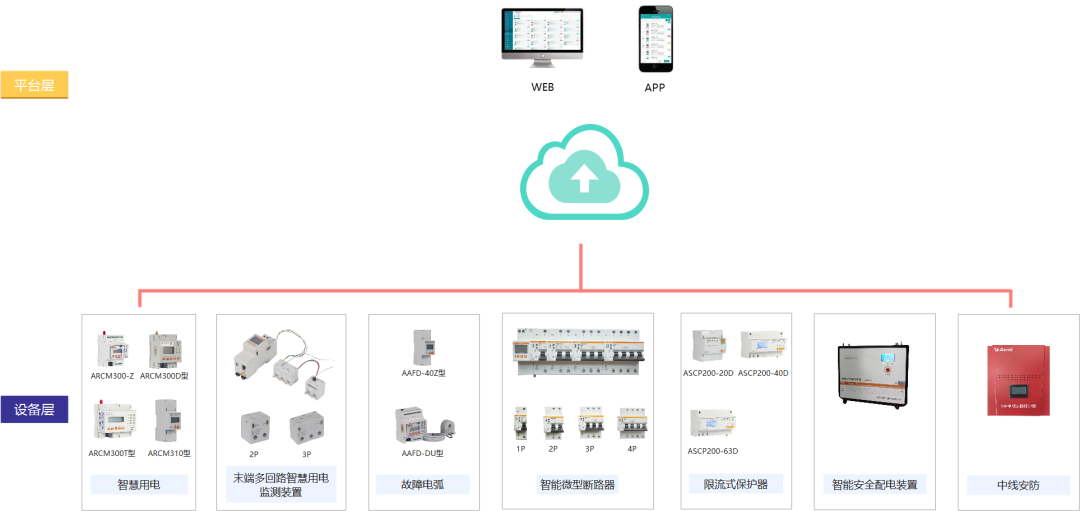

智慧用電管理云平臺是一款基于物聯網、云計算和大數據分析的用電管理、遠程智控系統,為用戶提供實時、準確、完整的電力數據的同時,有效提高用電效率,保障用電安全。集實時監測、報警推送、回路保護、定時開關、遠程管控于一體,實現可靠用電、安全用電、節約用電、智慧用電。

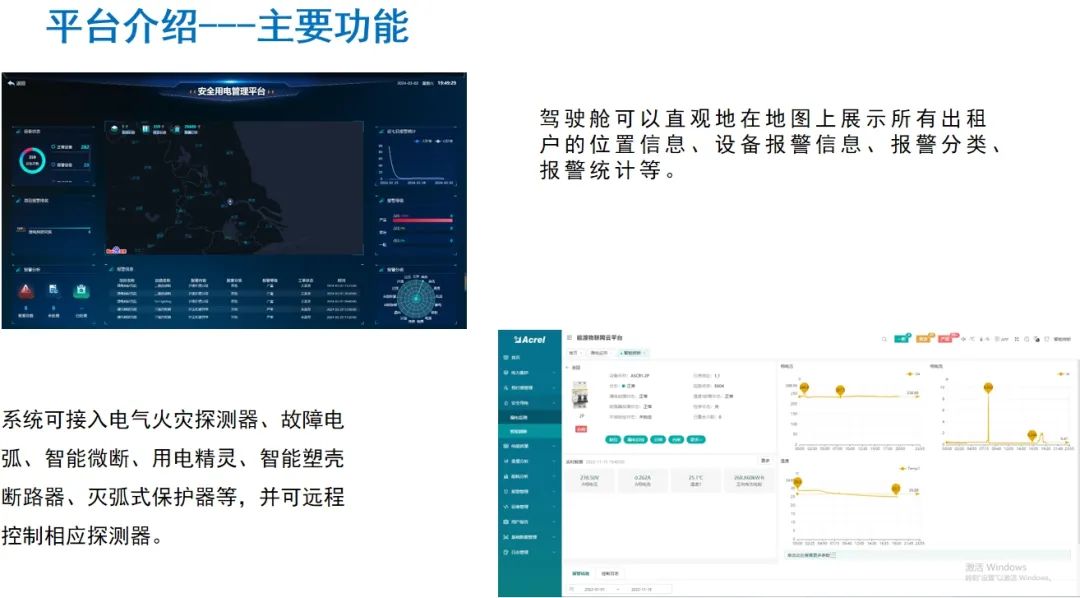

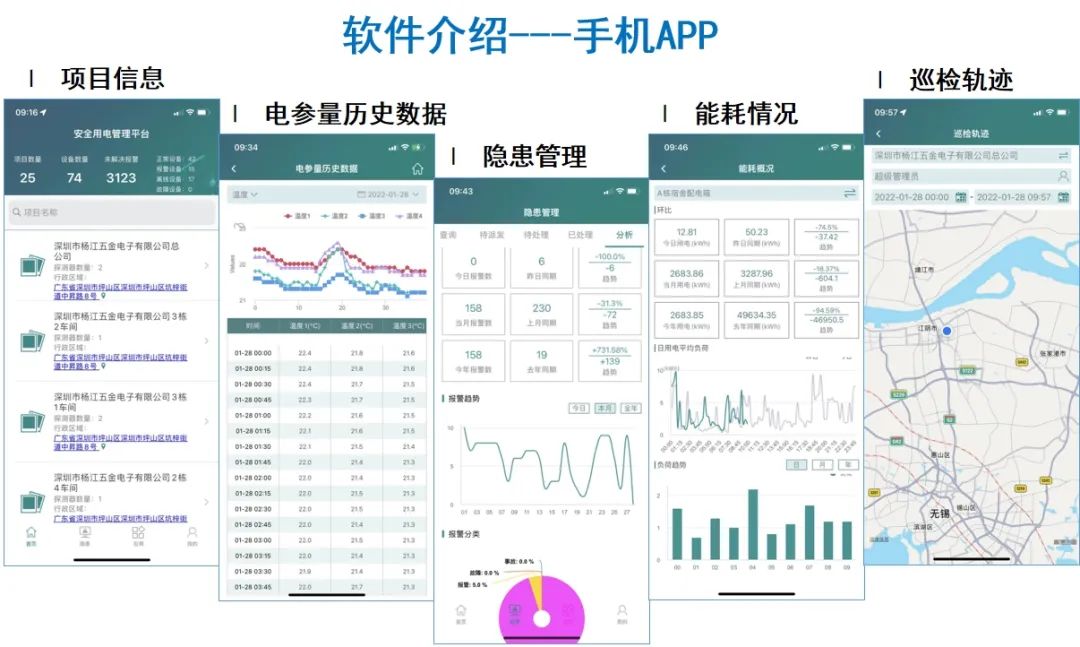

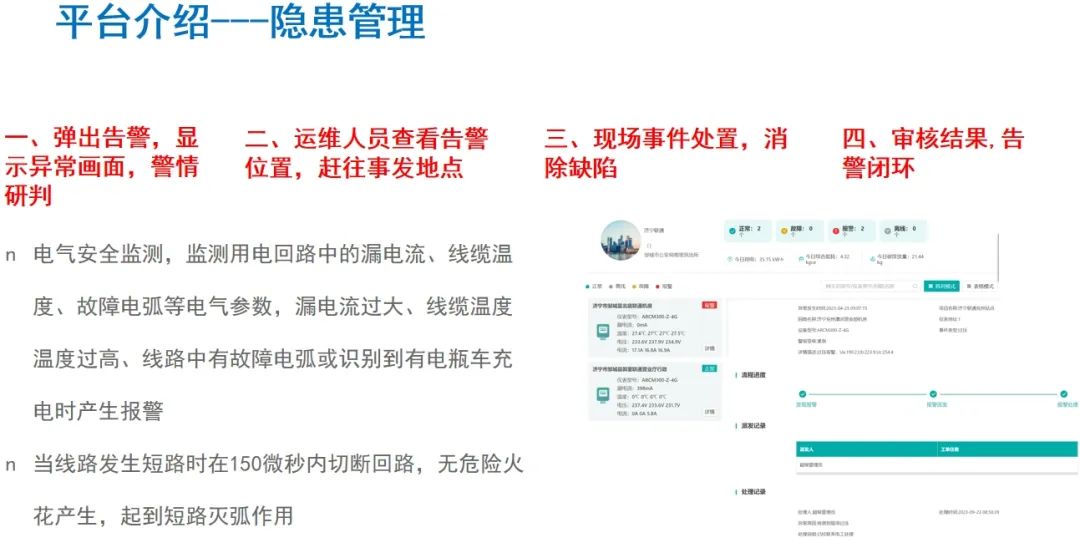

平臺功能展示


wKgZO2f4qEOAOA32AAED6VDEbQ4567.jpgwKgZPGf4qEOAANfZAAD3nhSUi-8492.jpgwKgZO2f4qESAOySsAACssWb_N-g450.jpgwKgZPGf4qESAOhCDAAF18MzOeFI065.jpg 審核編輯 黃宇
