5G基站電氣監控云平臺概述 技術支持 187 0211 2087

基站智慧用電云平臺通過對5G宏站和室分站點加裝交/直流智能監控設備、無線采集設備以及系統管理平臺，完成夜間無業務時段的下電操作，減少電能消耗，降低運營成本支出，以及提升通信設備供電線路狀態的實時監測保護功能；系統后臺對存儲的供電線路歷史電氣性能數據進行梳理、匯總、分析，找出故障原因，給出解決建議對策，減少后續同類故障的發生率，提升供電線路運維管控能力。

5G基站電氣監控云平臺應用場所

通訊基站運維

5G基站電氣監控云平臺系統結構

平臺架構圖

5G基站電氣監控云平臺功能

Acrel Cloud-6000 5G基站電氣監控云平臺軟件人機界面友好，擁有數據匯總、系統體檢、分析報告、能耗統計、能耗報表等功能。

實時監測

顯示基站的設備詳情和設備在線失聯狀態；

顯示具體設備的實時監測數據和歷史曲線供查詢；

提供分合閘功能供用戶對儀表進行操作；

提供參數設置功能，用戶能對儀表內置的報警值和保護開關等進行操作。

分合閘管理

對不同的基站設置不同的分合閘策略，下發周期可以按照年~月~周~日來進行選擇，提供下發命令的日志供用戶進行查詢。

設備信息管理

對設備可以設置對應的進線和出線關系，來對每一個基站的使用功率進行實時監測，可以分析基站的使用負載。從而可以分析不同區域的基站使用情況。

溫度控制管理

對各個基站的溫度進行設置，當溫度高于范圍內，會開啟空調，其實時間會關閉空調。

產品選型及典型配置方案

某新建基站交流監測現場

產品選型：

設備概述：

DTSD1352 - xSyD系列導軌式多回路電力儀表主要用于多個三相回路的全電參量測量可同時接入x個三相回路、y個單相回路的電流輸入。可直接或間接測量電壓電流、功率、功率因數、相角、不平衡度、諧波等參數。

具體功能如下：

●x路三相和y路單相回路全電參量測量，電流互感器外置；

●監測各相電壓/電流、零序電流、頻率；

●監測各相功率、總功率（有功、無功、視在）；

●監測各相功率因數、總功率因數；

●監測電壓/電流相角、電壓/電流不平衡度；

●監測電壓、電流總諧波及2-31分次諧波；

●當月和上月的電壓、電流、功率極值記錄；

●電流、功率需量和實時電流、實時功率需量；

●200條事件記錄，記錄DIDO的動作情況；

●支持過壓、過流、斷相、DI聯動等報警輸出；

●4時區14時段的費率設置；

●四象限電能，12個月復費率電能統計；

●31天四象限和復費率電能凍結，正反向電能計量；

●兩路無源開關量輸入、兩路開關量輸出、RS485通訊；兩路有源開關量輸入，用于識別油機和市電接入。

配置方案：

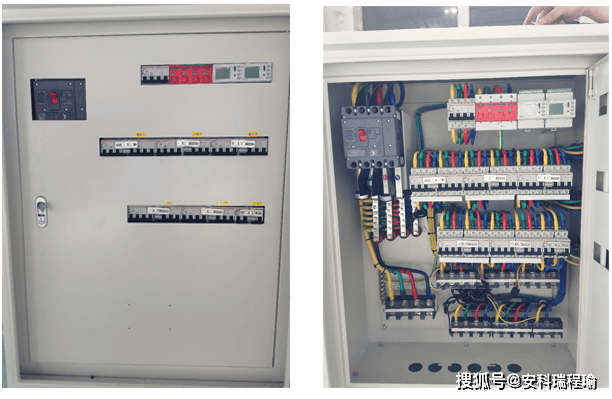

安裝實例：

某新建基站直流監測現場

產品選型：

設備概述：

AMC16-DETT 基站直流電能計量模塊主要是針對有共享需求，且開關電源無分用戶電量計量功能的基站而

設計的。儀表可進行六個回路的直流電的計量，自帶電源給霍爾傳感器供電，同時可通過上位機軟件實現零漂校準，具有遙測、遙信、遙調、實時電量計量、供電質量異常告警、信息存儲及處理、信息交互等功能。直流電能計量模塊可計量三家運營商的直流用電量，提供基站節能改善詳細的數據依據，為直流配電設備提供可靠的分項計量解決方案。

模塊具有工業標準的RS485通訊接口,采用 YD/T1363.3-2014協議，符合中國鐵塔有限公司 Q/ZTT2205-2017《基站直流電能計量模塊技術要求》相關技術要求。

具體功能如下：

●監測設備系統時間、總電壓、輸出總電流、總功率、總電能、各分路電壓、各分路電流、各分路功率、各分路電能；LED指示燈顯示；RS485通訊

●計量：起動電流：額定電壓下，計量模塊的負載電流值在不超過電流1%時，模塊啟動潛動電流：當計量模塊的電流線路中無電流，加于電壓線路上的電壓為額定值的85%～125%時，模塊計算器不應有1個以上的數字變化；

●報警：直流電壓輸出過低告警、直流電壓輸出過高告警、一次下電告警、模塊失壓告警、計量支路錯誤告警、內部程序錯誤告警、時鐘錯誤告警、存儲器故障告警、交流輸入停電告警；

●校時：支持廣播校時，可通過RS485通信接口對計量模塊進行遠程校時；

●存儲：有歷史電能數據和歷史告警信息的存儲功能，內存為2MB。

配置方案：

安裝實例：

AMC16-DETT現場安裝圖

5G基站電氣監控云平臺典型業績

美國非洲某集采項目

河北石家莊某基站項目
