電能表測量有功功率和無功功率的原理，基于電路中能量轉換和電磁交換的本質差異。具體機制如下：一、有功與無功功率的定義及用途

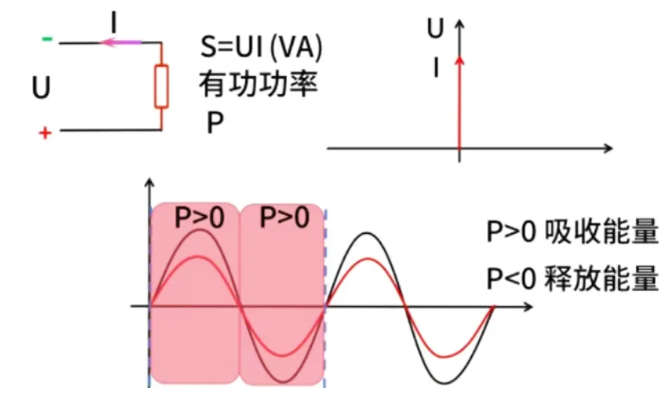

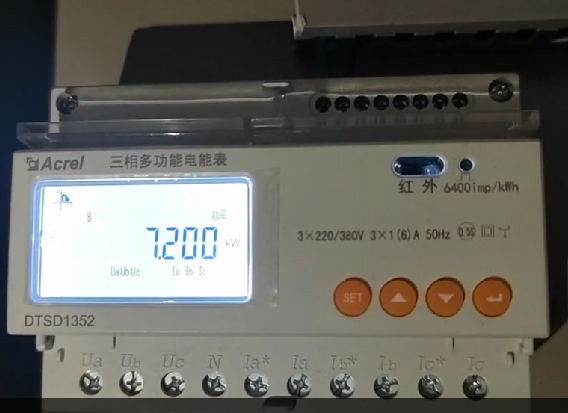

1.1有功功率

◆定義：電路中實際被負載消耗或轉換為其他形式能量（如熱能、機械能等）的功率。它是交流電路中電壓和電流同相位分量的乘積，展現了電能的有效利用率。

◆計量方式：通過測量電壓、電流的有效值及其同相位部分的乘積（即瞬時功率的有功分量），可對時間進行積分計算得出。

◆用途：直接反映用戶實際用電量，是電力計費的重要依據。單位：瓦特（W）

公式：P=UTms? ITms?cosφ

●UTms：電壓有效值

●ITms：電流有效值

●cosφ：功率因數，表示電壓與電流的相位差余弦值

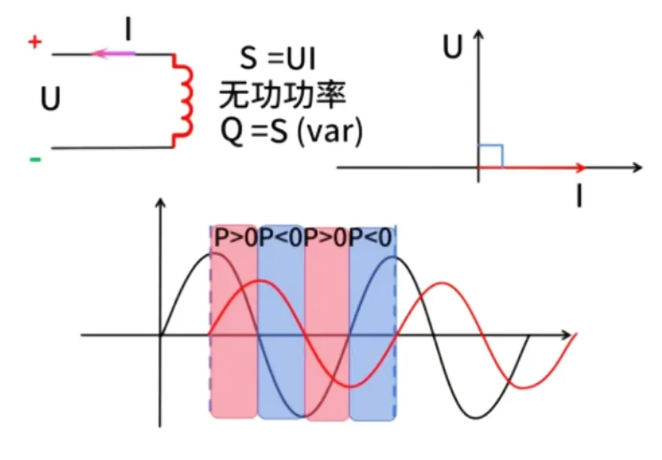

1.2 無功功率

◆定義：用于建立電磁場（如電動機磁場、電容器電場）的能量交換部分，本身不消耗能量，但是會在電路中產生電流損耗。

◆計量方式：測量電壓與電流正交（相位差90°）部分的乘積（即瞬時功率的無功分量），并且對時間積分。

◆用途：評估電網效率，需通過無功補償優化電能質量。單位：乏（var）

公式：Q=UTms? ITms?sinφ

●sinφ：功率因數的正弦分量，表示無功功率比例。

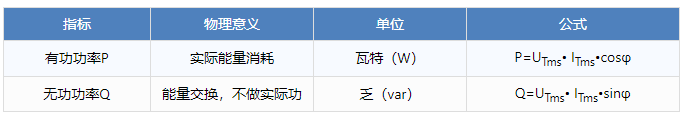

為了有助于大家理解有功/無功，可以參考以下表格進行對比：

二、電能表區分有功與無功的核心原理

2.1 相位差檢測

有功功率對應電壓與電流的同相位分量（相位差φ=0°時最大），而無功功率對應正交分量（相位差φ=90°時最大）。電能表通過檢測電壓與電流的相位差，將總功率分解為有功（P=UIcosφ）和無功（Q=UIsinφ）兩部分。

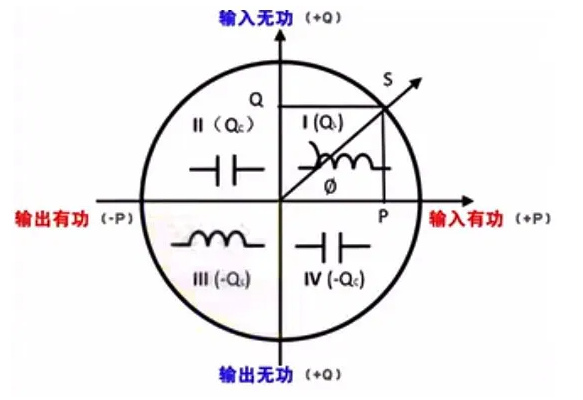

2.2 四象限劃分與方向判定

1. 第一象限：表示企業從電網獲取有功功率和無功功率。在這種情況下，用電線路通常呈感性，可能需要投入補償電容以提高功率因數。

2. 第二象限：當企業成為發電戶時，會向電網反送有功功率，但仍需要從電網獲取無功功率。這可以看作是企業內部的發電機在欠勵磁狀態下運行。

3. 第三象限：表示企業不僅向電網反送有功功率，還反送無功功率。此時，企業的用電設備相當于一臺過勵磁發電機。

4. 第四象限：在這種情況下，企業從電網獲取有功功率，但向電網返送無功功率。這通常是因為電容投入過多，導致線路呈容性。

電能表通過相位關系判斷能量流動方向，并分別累加正反向有功、無功電能值。

三、技術實現方式

如下：3.1 感應式電能表（機械表）

■有功計量：電壓線圈和電流線圈產生的磁場在鋁盤上感應出渦流，渦流與磁場相互作用產生轉動力矩（遵循左手定則）

■無功計量：通過附加相位補償電路或專用無功表實現，利用移相技術使磁場相位差固定為90°，測量正交分量。

3.2 電子式電度表

信號采樣：高速AD轉換器采集電壓和電流波形，計算瞬時功率值。

數字處理：利用傅里葉變換或矢量分解算法提取有功和無功分量，并通過積分獲得電能值。

方向判斷：依據電壓與電流的瞬時極性關系確定能量流向，區分正反向電能。
