INA293 是一款超精密電流檢測放大器，可在 –4V 至 110V 的寬共模范圍內測量分流電阻器上的壓降。負共模電壓允許器件的工作電壓低于接地電壓，從而可在半橋應用中精確測量再循環電流。低失調電壓、小增益誤差和高直流 CMRR 的組合可實現高精度的電流測量。 INA293 不僅適用于直流電流測量，還適用于高速應用（例如快速過流保護），此類應用具有 1.3MHz 的高帶寬和 85dB 交流 CMRR（50kHz 時）。

數據手冊：*附件：INA293 -4V至110V、1.3MHz超精密電流檢測放大器技術手冊.pdf

INA293 由 2.7V 至 20V 的單電源供電，電源電流為 1.5mA。 INA293 提供五個增益選項：20V/V、50V/V、100V/V、200V/V 和 500V/V。這些增益選項可以滿足寬動態范圍電流檢測應用。

INA293 的額定工作溫度范圍為 -40 °C 至 +125 °C，并且采用節省空間且配備兩種引腳型號的 SOT-23 封裝。

特性
? 寬共模電壓：
– 工作電壓：-4 V 至 +110 V
– 可承受電壓：-20 V 至 +120 V
? 出色的共模抑制比 (CMRR)：
– 160dB 直流 CMRR
– 85dB 交流 CMRR（50kHz 時）
? 精度：
– 增益：
? 增益誤差：±0.15%（最大值）
? 增益漂移：±10ppm/°C（最大值）
– 失調電壓：
? 失調電壓：±15μV（典型值）
? 溫漂：±0.05μV/°C（典型值）
? 可用增益：
– INA293A1、INA293B1：20V/V
– INA293A2、INA293B2：50V/V
– INA293A3、INA293B3：100V/V
– INA293A4、INA293B4：200V/V
– INA293A5、INA293B5：500V/V
? 高帶寬：1.3 MHz
? 壓擺率：2.5 V/μs
? 靜態電流：1.5mA

引腳功能和配置

典型特性

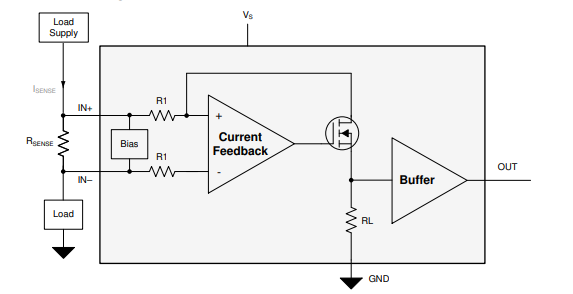

功能方框圖

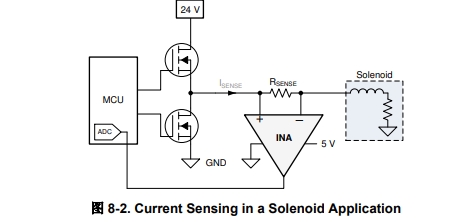

典型應用

應用
? 有源天線系統 mMIMO (AAS)
? 宏遠程無線電單元 (RRU)
? 48V 機架式服務器
? 48V 商用網絡和服務器電源 (PSU)
? 48V 電池管理系統 (BMS)
