隨著新能源汽車產業的蓬勃發展，車輛電子化、智能化程度不斷提高，電磁兼容性（EMC）問題日益凸顯。作為衡量汽車電子系統穩定性的關鍵指標，EMC性能不僅影響車輛功能安全，更關乎道路交通的整體安全性。本文南柯電子小編將探討新能源汽車EMC電磁兼容性測試整改的相關內容，全面解析這一領域的核心挑戰與解決方案。

一、EMC電磁兼容性測試整改：新能源汽車的“健康體檢”

1、測試標準與法規要求

新能源汽車的EMC測試需遵循國際標準（如ISO 11451、ISO 11452）及國內法規（如GB/T 18387、GB 34660）。測試涵蓋輻射發射（RE）、傳導發射（CE）、輻射抗擾度（RS）和傳導抗擾度（CS）四大核心項目。例如，輻射發射測試要求車輛在10米法或3米法暗室中，評估其對外界的電磁輻射水平；而輻射抗擾度測試則模擬車載電子系統在電磁干擾環境下的穩定性；

2、測試流程與關鍵環節

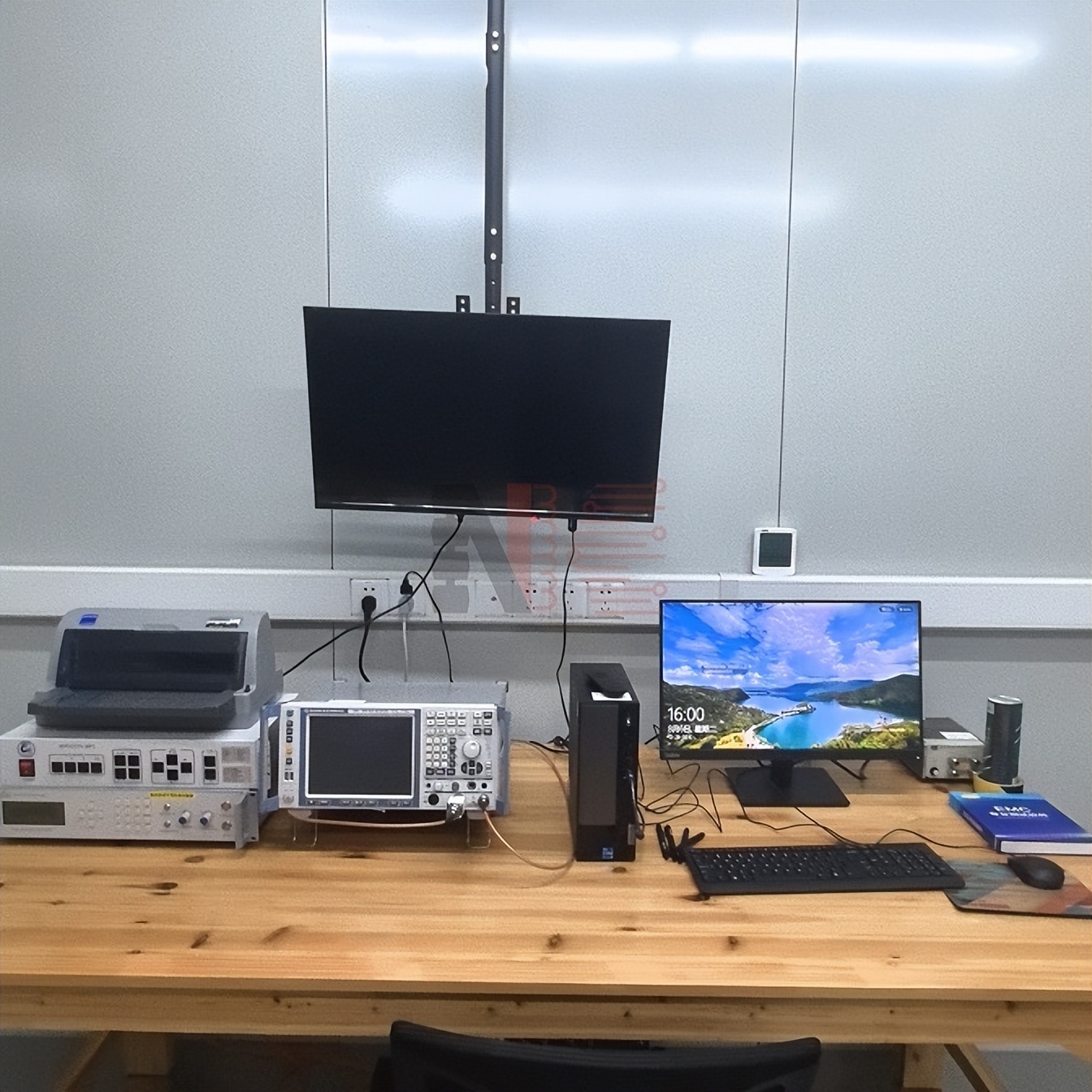

EMC測試通常包括預測試、正式測試和整改驗證三個階段。預測試階段，通過近場掃描（NF）定位高頻干擾源；正式測試階段，采用頻譜分析儀和接收機進行數據采集；整改驗證階段，通過優化濾波器、屏蔽材料或接地設計，確保車輛滿足標準限值。例如，針對電機控制器的EMC問題，需重點分析其開關頻率（如20kHz）對周圍電子模塊的干擾。

二、新能源汽車EMC電磁兼容性測試整改的EMC問題整改技術

1、濾波器與屏蔽技術

濾波器是抑制傳導干擾的核心手段。例如，在高壓直流母線上添加共模電感，可有效衰減共模噪聲；在電機驅動系統中，采用差模濾波器降低PWM調制產生的諧波。屏蔽技術則通過金屬外殼或導電涂層，隔離輻射干擾源。例如，對車載充電機（OBC）和DC-DC轉換器進行金屬屏蔽，可減少電磁泄漏；

2、接地與布線優化

接地設計是EMC整改的關鍵。通過星型接地或單點接地，降低地環路干擾；采用雙絞線或屏蔽線纜，抑制信號線上的共模噪聲。例如，在電池管理系統（BMS）中，將高壓和低壓地線分離，避免相互耦合；

3、軟件算法優化

通過調整PWM頻率、死區時間或占空比，減少電機控制器的諧波發射。例如，采用空間矢量脈寬調制（SVPWM）技術，可降低開關損耗和電磁干擾。

三、新能源汽車EMC電磁兼容性測試整改的典型案例分析

1、電機控制器EMC超標

某車型在100kHz-30MHz頻段出現傳導發射超標。通過近場掃描定位干擾源為IGBT模塊，采用以下整改措施：

（1）在直流母線上增加共模電感（1mH/100A）；

（2）在IGBT驅動電路中添加RC吸收電路（10Ω/0.1μF）；

（3）優化PCB布局，縮短高頻信號走線。

整改后，傳導發射降低15dBμV，滿足標準限值。

2、車載充電機輻射干擾

某車型在27MHz附近出現輻射峰值。通過以下措施解決：

（1）對OBC外殼進行噴涂導電漆（表面電阻<1Ω）；

（2）在輸入濾波器中增加X電容（0.47μF）和Y電容（2.2nF）；

（3）調整DC-DC轉換器的開關頻率至50kHz（避開27MHz諧波）。

整改后，輻射水平下降至標準限值以下。

四、新能源汽車EMC電磁兼容性測試整改的行業趨勢與未來挑戰

1、智能化與集成化趨勢

隨著域控制器（DCU）和區域控制器（ZCU）的普及，新能源汽車電子系統復雜性顯著增加。例如，特斯拉Model 3的中央計算平臺（CCM）集成了自動駕駛、娛樂和車身控制功能，對EMC設計提出更高要求。未來，需通過分層屏蔽和分區接地技術，實現多模塊協同抗干擾；

2、無線充電與V2X通信的EMC挑戰

無線充電系統（WPT）和車對外界信息交換（V2X）技術的引入，進一步加劇了電磁環境復雜性。例如，WPT的諧振頻率（85kHz）可能與AM廣播頻段重疊，需通過動態頻率調節（DFR）技術避免干擾；

3、法規與標準的持續升級

歐盟已發布更嚴格的EMC法規（如ECE R10.07），要求車輛在更寬頻段（150kHz-6GHz）內滿足限值。中國也計劃在2025年前實施新版GB/T 18387標準，新增對5G通信模塊的測試要求。

五、新能源汽車EMC電磁兼容性測試整改的整改實踐建議

1、前瞻性EMC設計

在產品開發初期，需通過仿真工具（如CST Studio Suite）預測電磁干擾風險，優化PCB布局和屏蔽結構。例如，采用“三明治”屏蔽層設計，將敏感模塊置于金屬外殼與導電泡棉之間；

2、測試數據驅動的整改

建立EMC測試數據庫，對不同車型的典型問題進行分類分析。例如，統計發現70%的輻射干擾源自電機控制器，可針對性開發標準化整改方案；

3、第三方認證與供應鏈協同

與CNAS認可實驗室合作，獲取權威測試報告；推動供應商采用統一EMC設計規范，例如要求線束供應商提供屏蔽效能（SE）≥60dB的屏蔽線纜。

綜上所述，新能源汽車EMC電磁兼容性測試整改不僅是技術挑戰，更是產業升級的必經之路。通過標準引領、技術創新和全產業鏈協同，我國新能源汽車行業有望在EMC領域實現從“跟跑”到“領跑”的跨越，為全球綠色出行提供堅實保障。未來，隨著智能網聯技術的深度融合，EMC設計將成為衡量新能源汽車核心競爭力的重要維度。
