TLV600x-Q1 系列單通道和雙通道運算放大器專為通用汽車 應用而設計。該系列具有軌至軌輸入和輸出 (RRIO) 擺幅、低靜態電流（典型值為 75μA）、高帶寬 (1MHz) 以及超低噪聲（1kHz 時為 28nV/√Hz）等特性，因此對于需要在成本與性能之間實現良好平衡的 各種 汽車應用（如信息娛樂系統、發動機控制單元和汽車照明）而言很具有吸引力。低輸入偏置電流（典型值為 ±1pA）使 TLV600x-Q1 適合用于 具有 兆歐級源阻抗的應用。

數據手冊：*附件：TLV6002-Q1 汽車級、雙路、5.5V、1MHz、RRIO運算放大器技術手冊.pdf

TLV600x-Q1 采用穩健耐用的設計，方便電路設計人員使用：該器件在容性負載高達 150pF 的條件下具有單位增益穩定性，集成了射頻/EMI 抑制濾波器，在過驅條件下無相位反轉，并具有高靜電放電 (ESD) 保護 (4kV HBM)。

這些器件經過優化，適合在低至 1.8V (±0.9V) 和高達 5.5V (±2.75V) 的電壓下工作，并且具有 –40°C 至 +125°C 的額定擴展工作溫度范圍。

單通道 TLV6001-Q1 采用 SC70-5 封裝，雙通道 TLV6002-Q1 采用 SOIC 和 VSSOP 封裝。

特性
? 符合面向汽車應用的 AEC-Q100 標準
– 器件溫度等級 1：–40°C 至 +125°C，TA
– 器件 HBM ESD 分類等級 3A
– 器件 CDM ESD 分類等級 C6
? 適用于成本敏感型系統的通用型放大器
? 電源電壓范圍：1.8V 至 5.5V
? 增益帶寬：1MHz
? 低靜態電流：75μA/通道
? 軌至軌輸入和輸出
? 低失調電壓：0.75mV
? 單位增益穩定
? 輸入電壓噪聲密度：1kHz 時為 28nV/√Hz
? 內部射頻和電磁干擾濾波器
? 擴展溫度范圍：
–40°C 至 125°C

引腳功能和配置

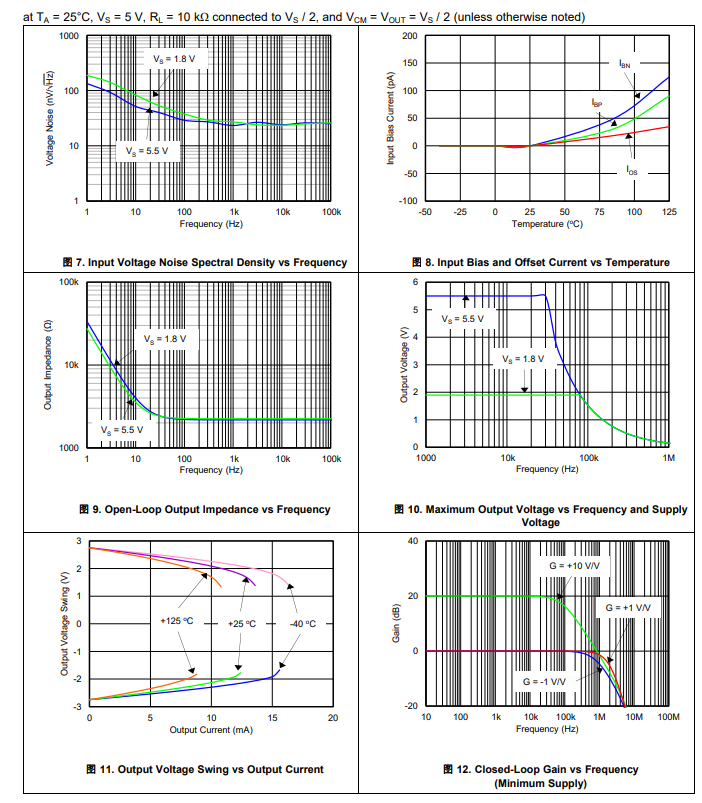

典型特性

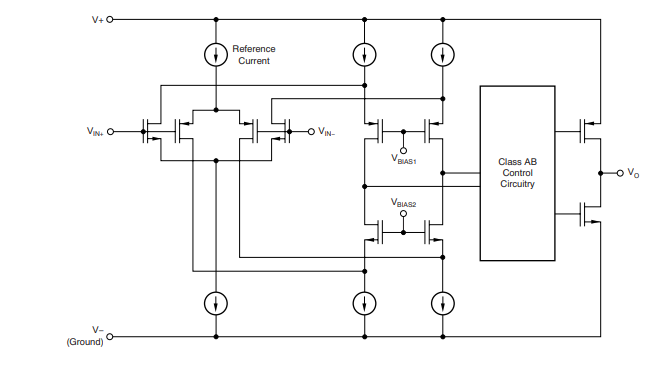

功能方框圖

應用
? 針對 AEC-Q100 等級 1 應用進行了 優化
? 電動汽車逆變器
? 信息娛樂系統
? 被動安全
? 車身電子裝置和照明
