描述

TLV600x-Q1系列單通道和雙通道運算放大器專為通用汽車應用而設計。具有軌到軌輸入和輸出（RRIO）擺幅，低靜態電流（典型值75μA），寬帶寬（1 MHz）和低噪聲（1 kHz時為28nV /√Hz），該系列產品具有多種吸引力需要在成本和性能之間取得平衡的汽車應用，例如信息娛樂系統，發動機控制單元和汽車照明。低輸入偏置電流（典型值±1 pA）使TLV600x-Q1能夠用于具有兆赫源阻抗的應用。

TLV600x-Q1的穩健設計為電路設計人員提供了易用性：單位增益穩定性，高達150 pF的容性負載，集成RF /EMI抑制濾波器，過載條件下的nophase反轉和高靜電放電（ESD）保護（4kVHBM）。

器件經過優化，可在低至1.8 V（±0.9 V）和高達5.5 V（±2.75 V）的電壓下工作），在-40°C至+ 125°C的擴展溫度范圍內指定。

單通道TLV6001-Q1采用SC70-5封裝，雙通道TLV6002- Q1采用SOIC和VSSOP封裝。

特性

• AEC-Q100符合汽車應用要求
  • 器件溫度等級1：-40°C至+ 125°C，T _A
  • 設備HBM ESD分類級別3A
  • 設備CDM ESD分類級別C6
• 通用用于成本敏感系統的放大器
• 電源范圍：1.8 V至5.5 V
• 增益帶寬：1 MHz
• 低靜態電流：75μA/ch
• 軌到軌輸入和輸出
• 低偏移電壓：0.75 mV
• 單位增益穩定
• 輸入電壓噪聲密度：28 nV /√ Hz 1 kHz
• 內部RF和EMI濾波器
• 擴展溫度范圍：-40°C至125°C

所有商標均為其各自所有者的財產。

參數 與其它產品相比?通用 運算放大器

? Number of channels (#) Total Supply Voltage (Min) (+5V=5, +/-5V=10) Total Supply Voltage (Max) (+5V=5, +/-5V=10) GBW (Typ) (MHz) Slew Rate (Typ) (V/us) Rail-to-rail Vos (offset voltage @ 25 C) (Max) (mV) Iq per channel (Typ) (mA) Vn at 1 kHz (Typ) (nV/rtHz) Rating Operating temperature range (C) Package Group Package size: mm2:W x L (PKG) Offset drift (Typ) (uV/C) Features Input bias current (Max) (pA) CMRR (Typ) (dB) Output current (Typ) (mA) Architecture ? TLV6002-Q1 TLV313-Q1 TLV6001-Q1 2 ? ? 1 ? ? 1 ? ? 1.8 ? ? 1.8 ? ? 1.8 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 1 ? ? 1 ? ? 1 ? ? 0.5 ? ? 0.5 ? ? 0.5 ? ? In
Out ? ? In
Out ? ? In
Out ? ? 4.5 ? ? 3 ? ? 4.5 ? ? 0.075 ? ? 0.065 ? ? 0.075 ? ? 28 ? ? 26 ? ? 28 ? ? Automotive ? ? Automotive ? ? Automotive ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? SOIC | 8
VSSOP | 8 ? ? SC70 | 5 ? ? SC70 | 5 ? ? 8SOIC: 29 mm2: 6 x 4.9 (SOIC | 8)
8VSSOP: 15 mm2: 4.9 x 3 (VSSOP | 8) ? ? 5SC70: 4 mm2: 2.1 x 2 (SC70 | 5) ? ? 5SC70: 4 mm2: 2.1 x 2 (SC70 | 5) ? ? 2 ? ? 2 ? ? 2 ? ? Cost Optimized
EMI Hardened ? ? Cost Optimized
EMI Hardened
Small Size ? ? Cost Optimized
EMI Hardened
Small Size ? ? 76 ? ? ? 76 ? ? 76 ? ? 85 ? ? 76 ? ? 15 ? ? 15 ? ? 15 ? ? CMOS ? ? CMOS ? ? CMOS ? ?

方框圖

•

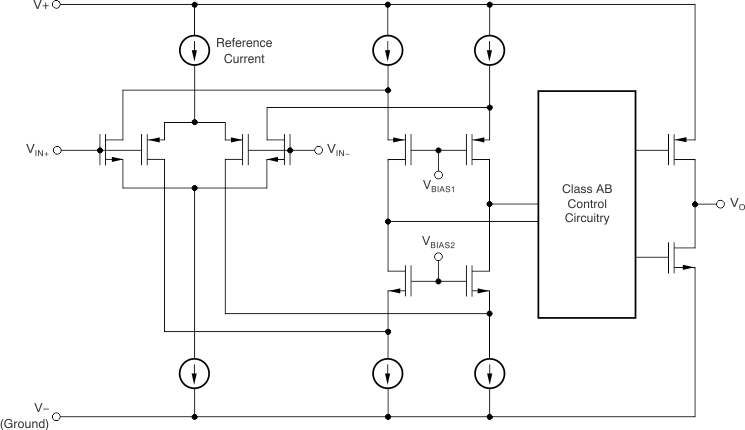

  TLV6002-Q1 - 功能方框圖
