概述
HMC859LC3是一款帶復位功能的8分頻器件，設計支持高達26 GHz的時鐘頻率。 正常工作時，在復位引腳未置位的情況下，輸出在時鐘正沿上從之前的狀態開始切換。 置位復位引腳可迫使Q輸出低電平，無論時鐘沿狀態如何（異步復位置位）。 反轉時鐘輸入便可實現負沿觸發應用。 HMC859LC3還集成一個輸出電平控制引腳VR，可用于損耗補償或信號電平優化。

HMC859LC3的所有輸入信號均以50 Ω端接至片上接地，可采用交流或直流耦合。 輸出可直接連接50 Ω端接系統，如果采用50 Ω端接至非接地直流電壓，則可以使用隔直電容。 HMC859LC3采用-3.3 V DC單電源供電，提供符合RoHS標準的3x3 mm SMT陶瓷封裝。
數據表：*附件：HMC859提供復位功能和可編程輸出電壓的26 GHz 8分頻器件技術手冊.pdf

應用

• 高速分頻器（高達26 GHz）
• 時鐘合成
• 鎖相環
• 寬帶測試和測量

特性

• 差分與單端工作
• 快速上升和下降時間： 19/17 ps
• 低功耗： 320 mW（典型值）
• 可編程差分輸出電壓擺幅： 800 - 1900 mVp-p
• 傳播延遲： 146 ps
• 單電源： -3.3V
• 16引腳3x3mm SMT封裝： 9mm2

框圖

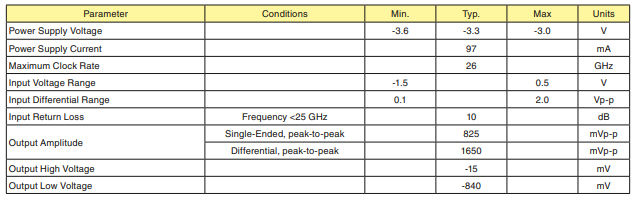

電氣規格

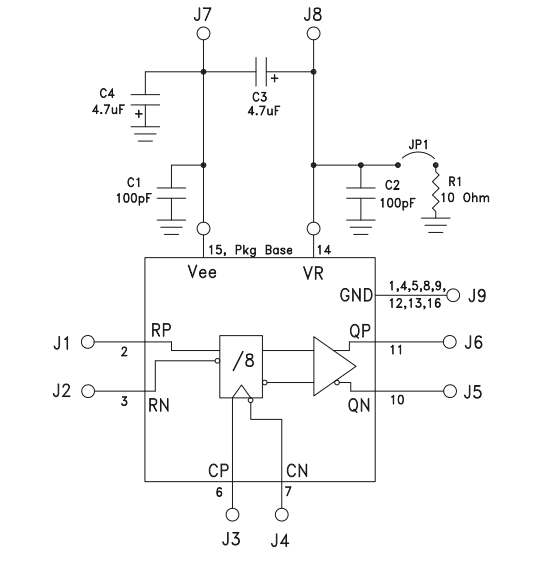

應用電路
