      HMC877LC3寬帶時間延遲和相移器，采用SMT封裝，8-23GHz技術手冊

      要長高 ? 2025-04-16 11:49 ? 次閱讀

      概述
      HMC877LC3是一款相移器/時間延遲器件，具有0至500° (1.4 UI)連續可調相移/延遲范圍。 延遲控制相對于差分控制電壓（VDCP、VDCN）具有直線單調性，控制輸入調制帶寬為2.5 GHz。 該器件針對高于輸入靈敏度電平的單端或差分輸入電壓可提供恒定幅度的差分輸出電壓，同時可通過VAC控制引腳調節輸出電壓擺幅。

      HMC877LC3具有內部溫度補償和偏置電路，較大程度降低隨溫度而變化的延遲。 該器件還具有延遲控制電壓范圍調節引腳LC。 HMC877LC3的所有RF輸入和輸出均通過內部50 Ω端接至Vcc，并可交流或直流耦合。 輸出引腳可直接通過50 Ω連接Vcc端接系統，如果端接系統輸入通過50 Ω連接直流電壓而非Vcc，則必須使用隔直電容。 HMC877LC3采用符合ROHS標準的3 x 3 mm SMT封裝。
      數據表：*附件：HMC877LC3寬帶時間延遲和相移器，采用SMT封裝，8-23GHz技術.pdf

      應用

      特性

      • 極寬帶寬： 8 - 23 GHz
      • 連續可調延遲范圍： 500°（1.4單位間隔）
      • 單端或差分工作
      • 可調差分輸出電壓擺幅： 500 - 950 mVp-p（16 GHz）
      • 延遲控制調制帶寬： 2.5 GHz
      • 單電源： +3.3V
      • 16引腳陶瓷3x3 mm SMT封裝： 9 mm2

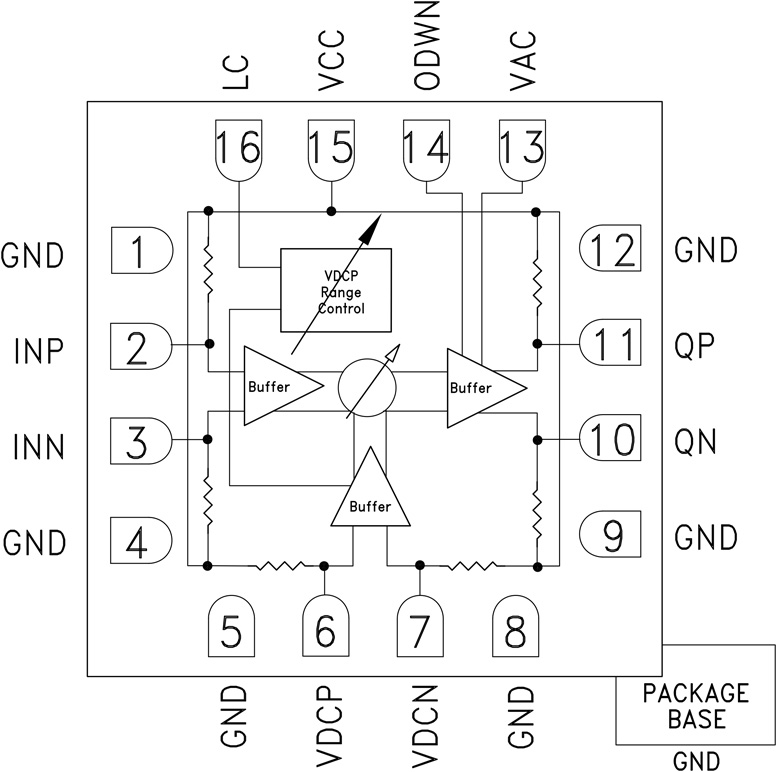

      框圖

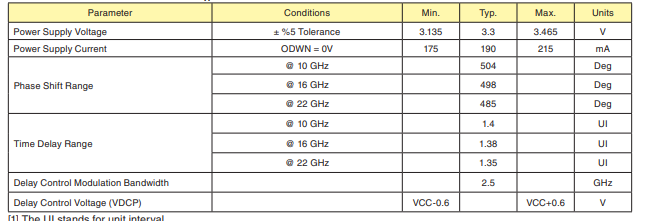

      電氣規格

      引腳配置描述
