HMC573LC3B x2有源倍頻器，采用SMT封裝技術手冊
概述
HMC573LC3B是一款x2有源寬帶倍頻器，使用GaAs PHEMT技術，采用符合RoHS標準的無引腳SMT封裝。 由+5 dBm信號驅動時，該倍頻器提供+12 dBm的典型輸出功率，在8至22 GHz的頻率下工作。 在16 GHz的頻率下，Fo和3Fo隔離分別為>20 dBc和>25 dBc。
HMC573LC3B非常適合在點對點和VSAT無線電的LO倍頻鏈中使用，與傳統方法相比，可以減少器件數量。 100 kHz偏置時的低加性SSB相位噪聲為-134 dBc/Hz，有助于保持良好的系統噪聲性能。 采用RoHS封裝的HMC573LC3B無需線焊，允許使用表面貼裝制造技術。
數據表：*附件：HMC573LC3B x2有源倍頻器，采用SMT封裝技術手冊.pdf
應用
特性
- 高輸出功率：+12 dBm
- 低輸入功率驅動：
0 to +6 dBm - Fo隔離：
20 dBc @ Fout= 16 GHz
- 100 KHz SSB相位噪聲：
-134 dBc/Hz - 單電源： +5V (92 mA)
- 符合 RoHS 標準的 3x3 mm SMT 封裝
框圖
電氣規格
外形圖

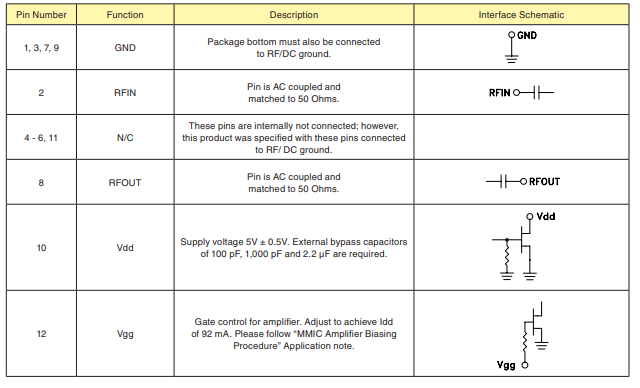

引腳描述
應用電路
