HMC448LC3B x2有源倍頻器SMT，20-25GHz技術手冊
概述
HMC448LC3B是一款使用GaAs PHEMT技術的x2有源寬帶倍頻器，采用符合RoHS標準的無引腳SMT封裝。 由0 dBm信號驅動時，該倍頻器在22至25 GHz范圍內提供+11 dBm的典型輸出功率。 在最高22 GHz的頻率下，Fo和3Fo隔離大于20 dBc。 這款多速率倍頻器可用于為40 Gbps系統生成半速率時鐘，或者作為倍頻鏈的一部分，生成全速率40 Gbps時鐘。
HMC448LC3B適合在點對點和VSAT無線電的LO倍頻鏈中使用，與傳統方法相比，可以減少器件數量。 100 kHz偏置時的低加性SSB相位噪聲為-135 dBc/Hz，有助于保持良好的系統噪聲性能。 HMC448LC3B無需線焊，可以使用表貼制造技術。
數據表：*附件：HMC448LC3B x2有源倍頻器SMT，20-25GHz技術手冊.pdf
應用
特性
- 輸出功率： +11 dBm
- 寬輸入功率范圍： -4至+6 dBm
- Fo，3Fo隔離： >20 dBc（Fout = 20 GHz時） li>
- 100 KHz SSB相位噪聲： -135 dBc/Hz
- 單電源： +5V (48 mA)
- 符合RoHS標準的3x3 mm SMT封裝

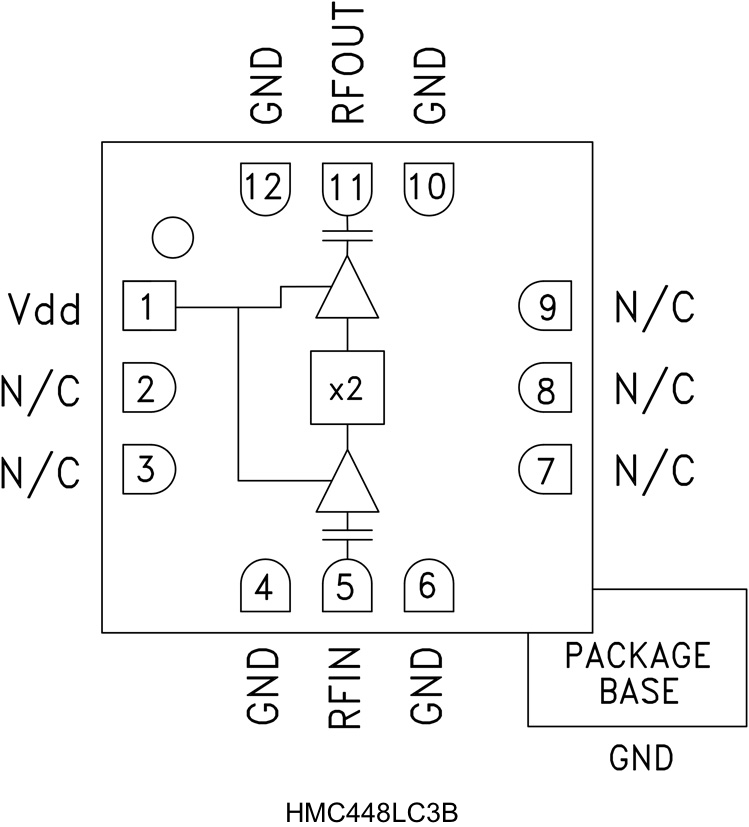

框圖

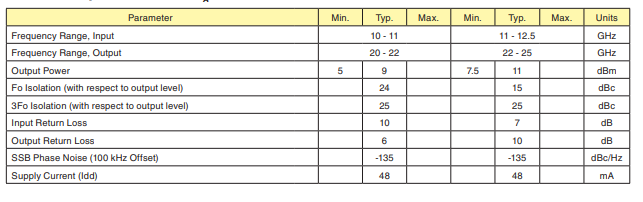

電氣規格

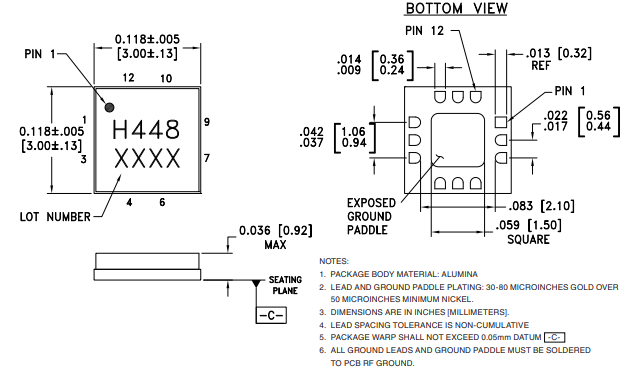

外形圖

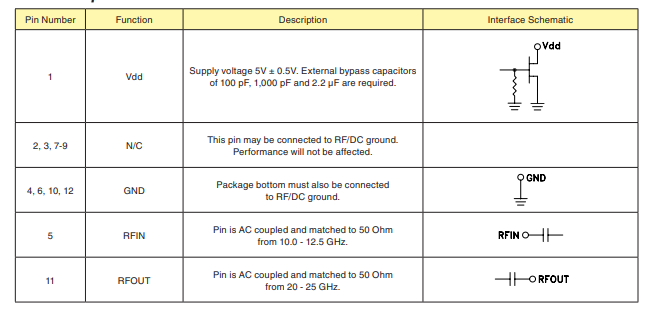

引腳描述
應用電路
