概述
HMC575LP4(E)是一款x2有源寬帶倍頻器，使用GaAs PHEMT技術，采用符合RoHS標準的無引腳SMT封裝。 由3 dBm信號驅動時，該倍頻器提供+17 dBm的典型輸出功率，在6至9 GHz的頻率下工作。 相對于輸出信號電平，F(xiàn)o和3Fo隔離為15 dBc。

這款倍頻器具有隔直的I/O，非常適合在點對點和VSAT無線電的LO倍頻鏈中使用，與傳統方法相比，可以減少器件數量。 100 kHz偏置時的低加性SSB相位噪聲為-140 dBc/Hz，有助于保持良好的系統噪聲性能。 HMC575LP4(E)可兼容表面貼裝制造技術。
數據表：*附件：HMC575LP4 HMC575LP4E x2有源倍頻器，采用SMT封裝技術手冊.pdf

應用

• 無線本地環路
• 點對點和VSAT無線電
• 測試儀器儀表
• 軍事和太空

特性

• 高輸出功率： +17 dBm
• 低輸入功率驅動： -2至+6 dBm
• FO、3FO隔離： 15 dBc
• 100 KHz SSB相位噪聲： -140 dBc/Hz
• 單電源： +5V (90 mA)
• 符合RoHS標準的4x4 mm SMT封裝

邏輯圖

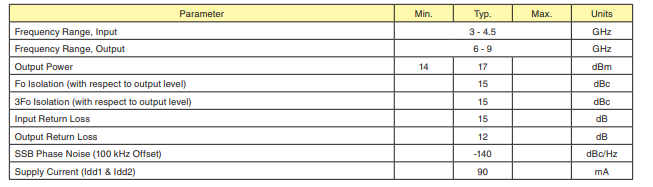

電氣規格

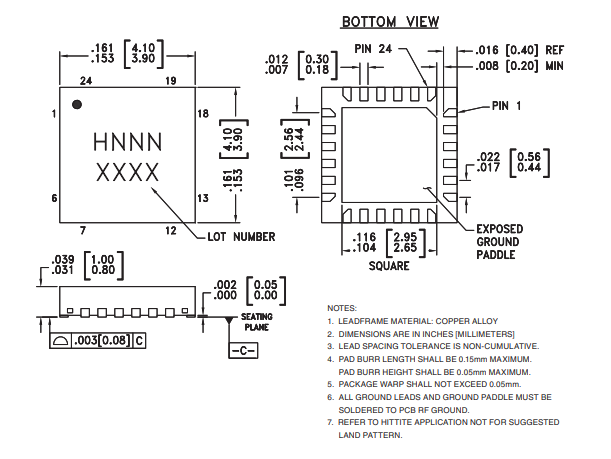

外形圖

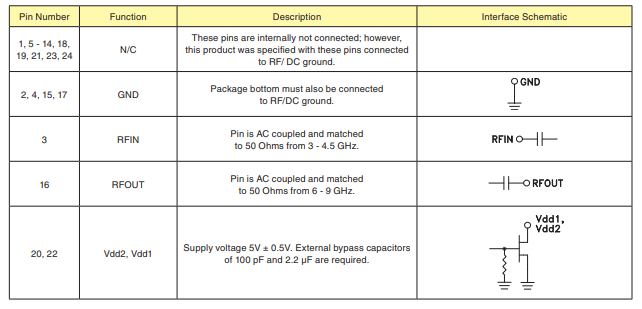

引腳描述

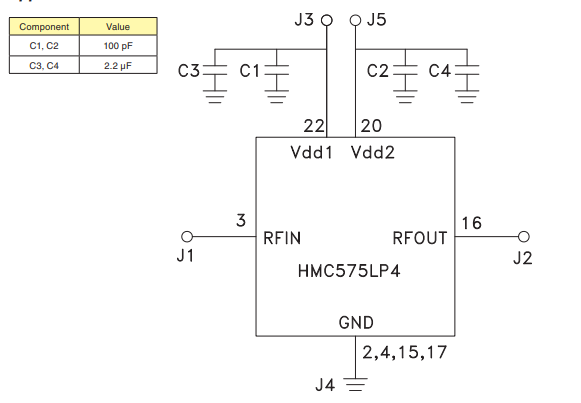

應用電路
