概述
HMC369LP3(E)是一款采用InGaP GaAs HBT技術的有源微型x2倍頻器，提供3x3 mm無引腳QFN表貼封裝。 功率輸出為+4 dBm（典型值），單電源電壓為+5V，在不同的輸入功率、溫度和電源電壓下變化很小。 在輸出信號電平方面，對無用基波和次諧波的抑制為30 dBc（典型值）。

100 kHz偏置時的低加性SSB相位噪聲為-142 dBc/Hz，有助于用戶保持良好的系統噪聲性能。 HMC369LP3(E)非常適合在LO倍頻器鏈路中使用，與傳統方法相比可以減少器件數量。 HMC369LP3(E)還用于OC-192時鐘恢復。 輸入端應用10 GBPS數據可在輸出端產生-7 dBm時鐘音，雜散信號抑制為25 dB。
數據表：*附件：HMC369LP3 HMC369LP3E x2有源倍頻器SMT技術手冊.pdf

應用

• OC-192時鐘恢復
• 微波無線電和VSAT
• 軍用無線電、雷達和ECM
• 測試儀器儀表

特性

• 輸出功率： +15 dBm
• 寬輸入功率范圍： 0至+10 dBm
• 100 kHz SSB相位噪聲： -140 dBc/Hz
• +5V（75 mA電源）
• 16 mm2無鉛QFN SMT封裝

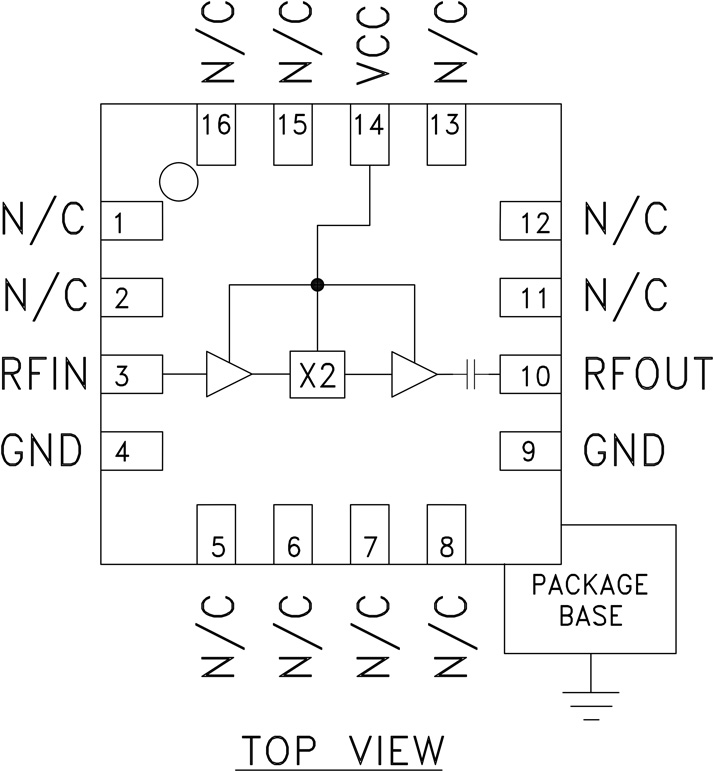

框圖

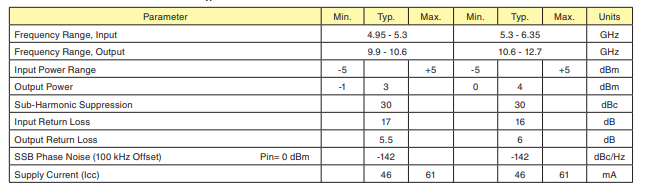

電氣規格

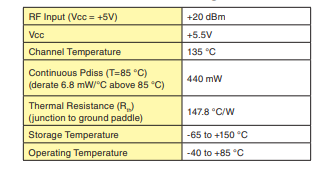

絕對最大額定值

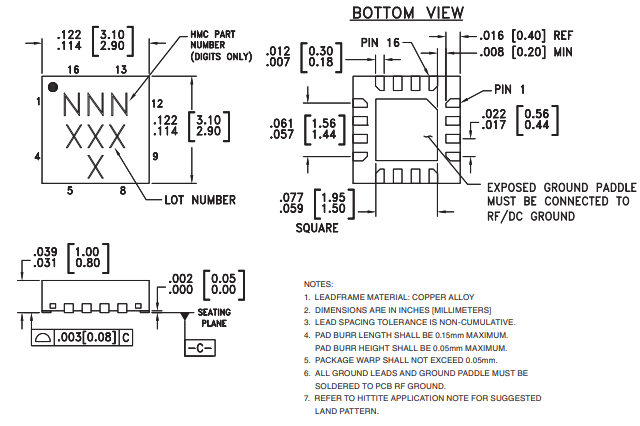

外形圖

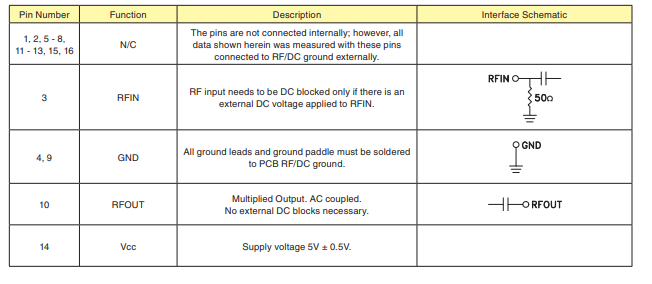

引腳描述

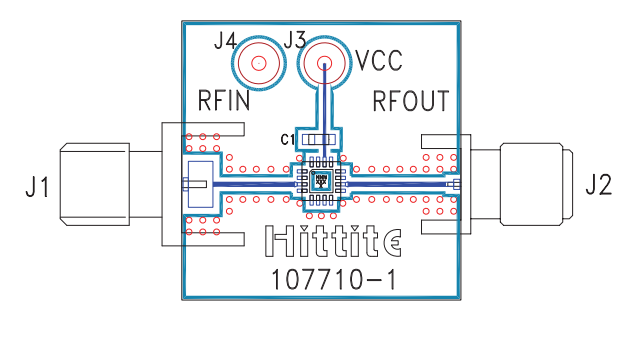

評估PCB
