HMC443LP4/443LP4E x4有源倍頻器，采用SMT封裝技術手冊
概述
HMC443LP4(E)是一款有源微型x4倍頻器，使用InGaP GaAs HBT技術，采用4x4 mm無引腳表面貼裝封裝。 功率輸出為+4 dBm（典型值），電源電壓為5V，在不同的輸入功率、溫度和電源電壓下變化很小。 在輸出信號電平方面，對無用基波和次諧波的抑制>25 dBc（典型值）。 100 kHz偏置時的低加性SSB相位噪聲為-142 dBc/Hz，有助于用戶保持良好的系統噪聲性能。 HMC443LP4(E)非常適合在LO倍頻鏈中使用，與傳統方法相比，可以減少器件數量。
數據表：*附件：HMC443LP4 HMC443LP4E x4有源倍頻器，采用SMT封裝技術手冊.pdf
應用
- 光纖產品
- 點對點無線電
- 軍用雷達
特性
- 輸出功率： +4 dBm
- 次諧波抑制： >25 dBc
- SSB相位噪聲： -142 dBc/Hz
- 單電源： 5V (52 mA)
- 16 mm2無引腳SMT封裝
框圖

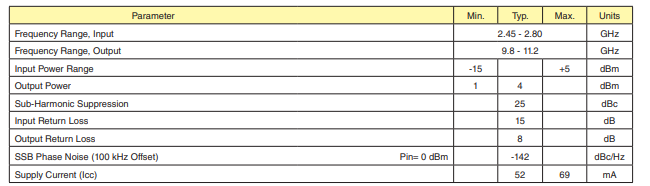

電氣規格

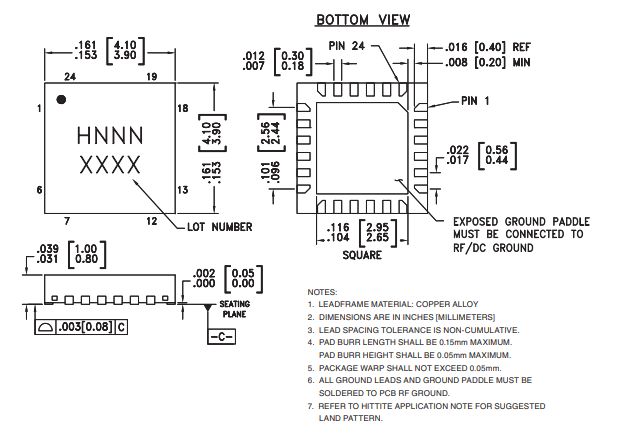

外形圖

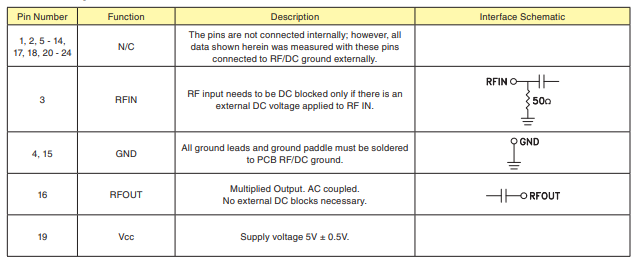

引腳描述

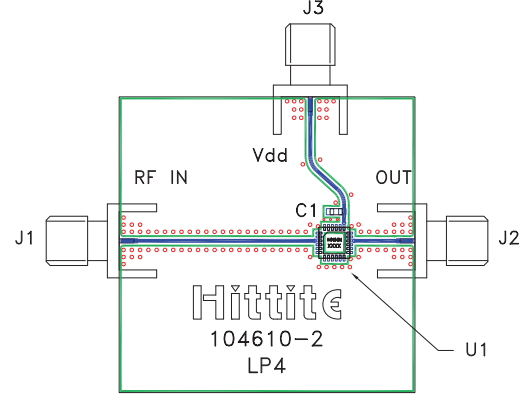

評估PCB
