TLV6713 是一款高電壓比較器，工作電壓范圍為 1.8V 至 36V。該器件具有一個內部基準電壓為 400mV 的高精度比較器以及一個額定電壓為 25V 的開漏輸出，用于實現欠壓檢測。監視電壓可使用外部電阻進行設置。

數據手冊：*附件：TLV6713 具有集成基準電壓的、36V、比較器技術手冊.pdf

當 SENSE 引腳的電壓降至負向閾值以下時，OUT 被驅動為低電平；當 SENSE 引腳的電壓升至正向閾值以上時，OUT 被驅動為高電平。TLV6713 中的比較器具有抑制噪聲的內置遲滯，確保穩定的輸出運行，不會引起誤觸發。

TLV6713 采用超薄 SOT-23-6 封裝，額定結溫范圍為 –40°C 至 +125°C。

特性
? 高電源電壓范圍：1.8V 至 36V
? 可調節閾值：低至 400mV
? 高閾值精度：
– 0.25%（典型值）
– 在工作溫度范圍內最高 0.75%
? 低靜態電流：7μA（典型值）
? 漏極開路輸出
? 內部滯后：5.5mV（典型值）
? 溫度范圍：-40°C 至 +125°C
? 封裝：超薄 SOT-23-6

引腳功能和配置

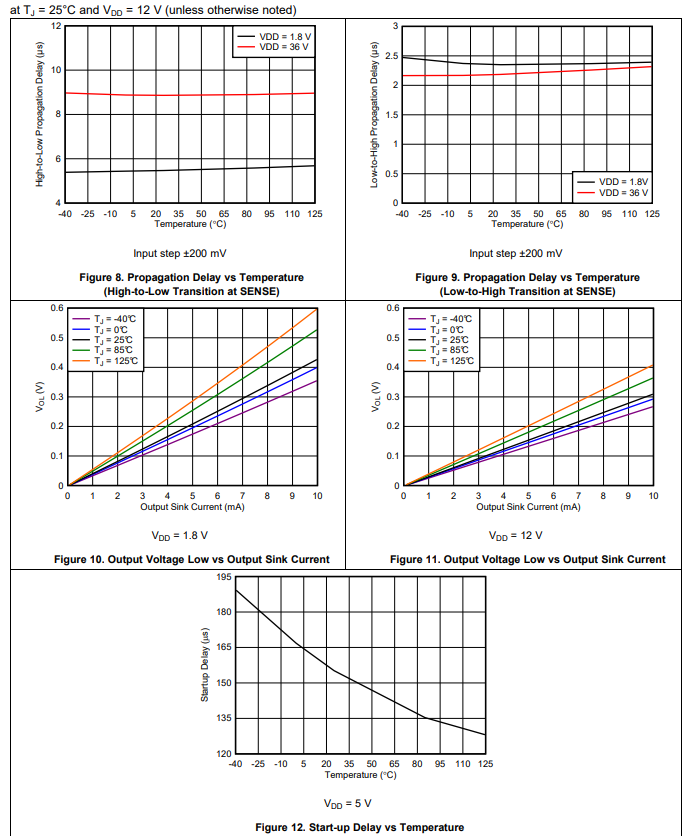

典型特性

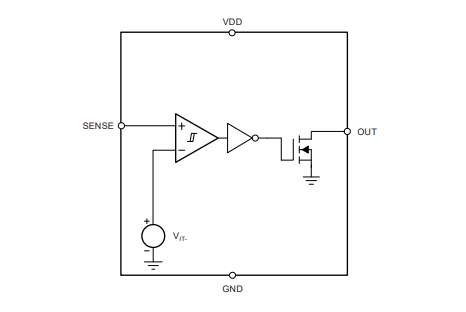

功能方框圖

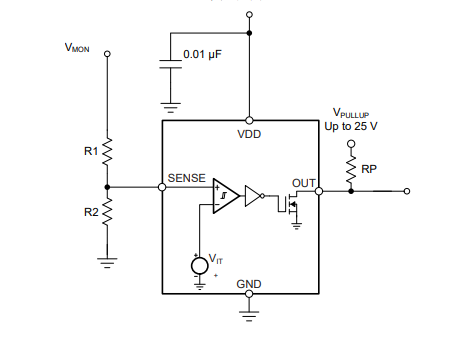

典型應用

應用
? 筆記本電腦和平板電腦
? 智能手機
? 數碼相機
? 視頻游戲控制器
? 中繼器和斷路器
? 便攜式醫療設備
? 門窗傳感器
? 便攜式和電池供電類產品
