TLV6703-Q1 是一款高電壓比較器，工作電壓范圍為 1.8V 至 18V。TLV6703-Q1 具有一個內部基準電壓為 400mV 的高精度比較器和一個額定電壓為 18V 的開漏輸出，用于實現精確的電壓檢測?？梢允褂猛獠?a target="_blank">電阻設置監視電壓。

數據手冊：*附件：TLV6703-Q1 具有集成基準的、汽車類、18V、比較器技術手冊.pdf

當 SENSE 引腳上的電壓下降至低于 (V IT– ) 時，OUT 引腳被驅動至低電平，而當電壓返回到對應閾值 (V IT+ ) 之上時，OUT 引腳變為高電平。TLV6703-Q1 中的比較器具有拒絕短暫干擾的內置遲滯，確保穩定的輸出運行，不會引起誤觸發。

TLV6703-Q1 采用無引線 WSON-6 封裝，額定工作結溫范圍為 –40°C 至 +125°C。

特性
? 符合汽車應用要求
? 具有符合 AEC-Q100 標準的下列特性：
– 器件溫度等級 1：–40°C 至 125°C 環境工作溫度范圍
– 器件 HBM ESD 分類等級 H2
– 器件 CDM ESD 分類等級 C6
? 寬電源電壓范圍：1.8 V 至 18V
? 可調節閾值：低至 400mV
? 高閾值精度：
– 25°C 時最高為 0.5%
– 在工作溫度范圍內最大值為 1.0%
? 低靜態電流：5.5μA（典型值）
? 開漏輸出
? 內部遲滯：5.5mV（典型值）
? 溫度范圍：–40°C 至 +125°C
? 封裝：無引線 WSON-6

引腳功能和配置

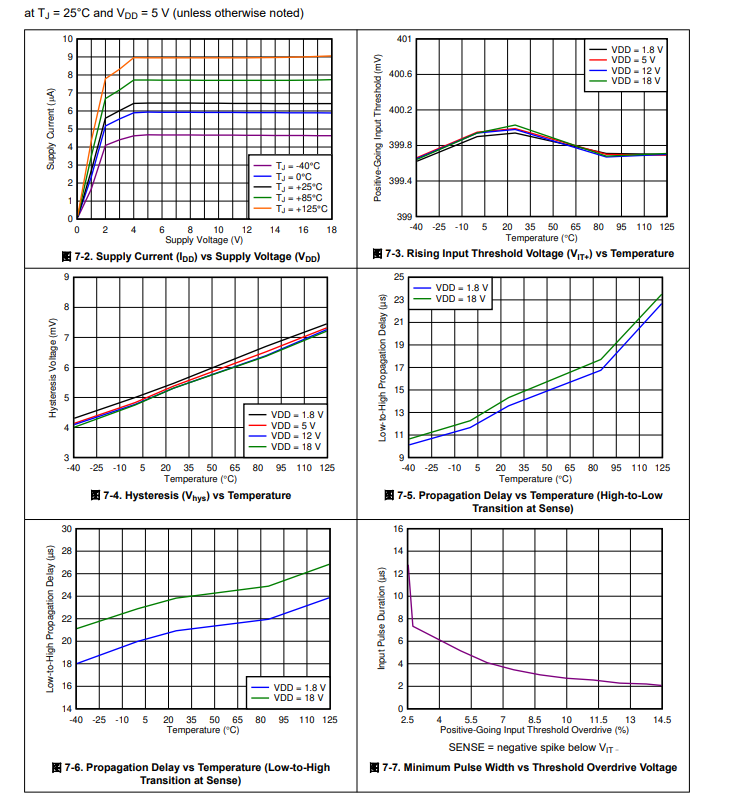

典型特性

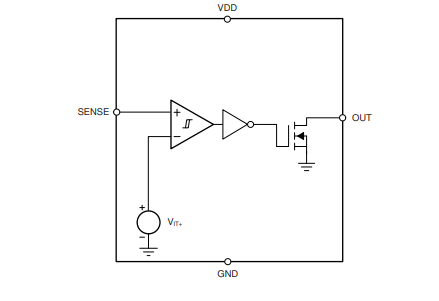

功能方框圖

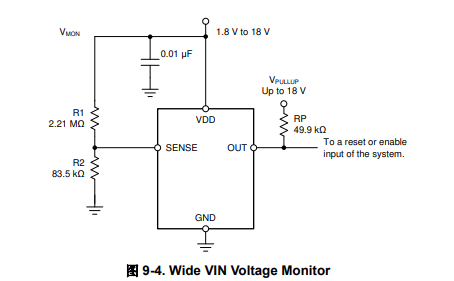

典型應用
TLV6703-Q1器件是一種寬電源電壓比較器，可在1.8至18V的VDD范圍內工作監測電壓是使用外部電阻器設置的，因此該設備既可以作為精密設備使用電壓監測器。

應用
? 緊急呼叫 (eCall)
? 汽車音響主機
? 儀表組
? 車載充電器 (OBC) 和無線充電器
